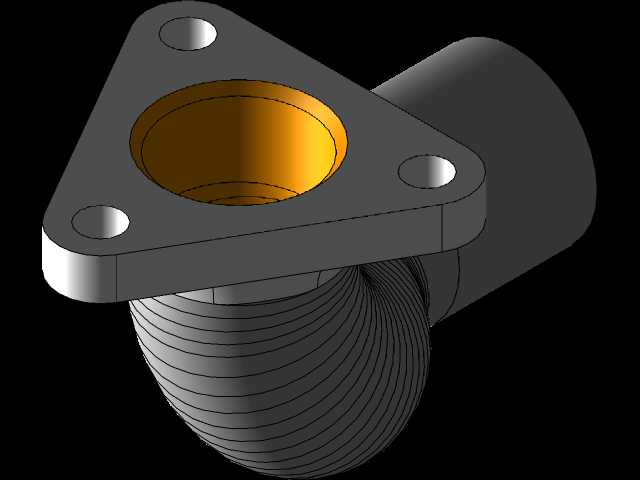

CA6140机床用三角法兰T形管路连接件

　　在普通卧式车床的流体输送回路设计中，这类带三角安装法兰的T形结管是管路分流转向的核心连接件，主要应用在CA6140这类通用车床的润滑系统、冷却回路以及低压气动控制管路的节点位置，承担单路输入双路输出或者两路汇流单路输出的介质导流作用，适配矿物润滑油、乳化切削液以及低压压缩空气等常规机床用工作介质，工作压力覆盖机床润滑系统0.2-0.6MPa、冷却回路0.1-0.3MPa的常规工况区间。从结构设计逻辑来看，该部件采用三角法兰安装端与侧置弯管输出端的组合结构，法兰端设置三个均匀分布的螺栓过孔，孔位沿法兰端面120°等分排布，相比圆形四孔法兰，在安装空间受限的机床床身内腔、主轴箱侧壁位置，三角布局的法兰占用的径向安装尺寸更小，

　　三个固定点的受力均匀性足以满足低压管路的密封压紧需求，安装时无需预留过大的扳手操作空间，适配机床内部紧凑的管路排布场景。法兰端面的密封面为平面结构，适配耐油橡胶石棉垫或者O型圈的端面密封形式，密封槽直接集成在法兰端的内腔端口位置，安装时无需额外加工密封槽，降低现场装配的加工工作量。法兰端的主流通孔为直通结构，内壁做了光滑过渡处理，介质流经时的流阻更小，避免润滑油或者切削液在管路拐角处形成涡流造成的压力损失，侧置的弯管出口采用圆弧过渡的流道设计，转弯处的曲率半径按照管路通径的1.5倍设计，既保证介质转向时的流畅性，也避免直角拐角处长期受介质冲刷造成的壁面磨损，延长管件的使用寿命。侧置出口的外表面加工有环形波纹结构，

　　该结构一方面用于增强软管套接时的抱紧力，适配低压橡胶软管、尼龙管路的插入式连接，安装时只需将软管套入波纹段后用喉箍锁紧即可完成密封固定，无需加工螺纹或者安装快插接头，适合机床内部非频繁拆卸的固定管路连接；另一方面波纹结构可以补偿管路安装时的小角度偏差，当对接管路存在1-3°的安装角度误差时，波纹段的微小形变可以抵消装配应力，避免管路长期受内应力作用出现开裂泄漏。从安装边界尺寸来看，三角法兰的外接圆直径根据CA6140机床的原有安装位设计，三个安装孔的中心距与机床床身、主轴箱上的预制安装螺孔完全匹配，安装时无需重新打孔攻丝，可直接替换原有老化损坏的同类型管件，法兰端面到侧置出口端面的轴向长度控制在紧凑范围内，不会与周边的齿轮、传动轴、

　　操作手柄等运动部件发生运动干涉，安装完成后管路的整体外轮廓不会超出机床原有部件的安全边界，避免机床运行过程中运动部件刮蹭管路造成的破损泄漏。在实际选型应用中，这类T形结管的通径尺寸匹配CA6140机床原有管路的通径规格，介质流速控制在润滑系统1-2m/s、冷却系统0.5-1.5m/s的合理区间，不会出现通径过大造成的介质浪费或者通径过小造成的压力不足问题。建模过程中需要重点关注法兰端面的平面度公差，三个安装孔的位置度公差，以及流道内壁的表面粗糙度要求，法兰端面平面度控制在0.05mm以内才能保证密封垫压紧后无间隙泄漏，安装孔位置度公差控制在0.1mm以内才能保证安装时螺栓顺利穿入，流道内壁粗糙度达到Ra3.2即可减少介质流动阻力，避免杂质在管壁附着堆积造成的管路堵塞。这类管件的材质通常采用灰铸铁或者增强尼龙制作，灰铸铁材质的管件刚性好、耐油耐腐蚀，适合固定安装在床身等无振动的位置；增强尼龙材质的管件重量轻、有一定韧性，适合安装在有轻微振动的主轴箱、溜板箱附近位置，可吸收部分管路振动，避免长期振动造成的连接松动。
