老式电脑软盘驱动器压力垫安装结构

　　在老式微型计算机的存储外设维护场景中，5.25英寸单面软盘驱动器的压力垫组件是直接影响盘片读写稳定性的核心易损结构，本次还原的安装结构对应Tandon TM50-1系列驱动器，这类驱动器曾大量配套TRS-80 4P等早期个人电脑设备，承担软磁盘片的夹持、压力传导与盘面贴合功能。从实际运维反馈来看，压力垫的毛毡层长期与高速旋转的盘片接触，会出现磨损掉屑、压力衰减的问题，而固定毛毡的支架结构多为早期工程塑料材质，经过数十年的使用老化，会出现脆化、断裂的情况，必须整体拆解更换才能恢复驱动器的正常读写能力。

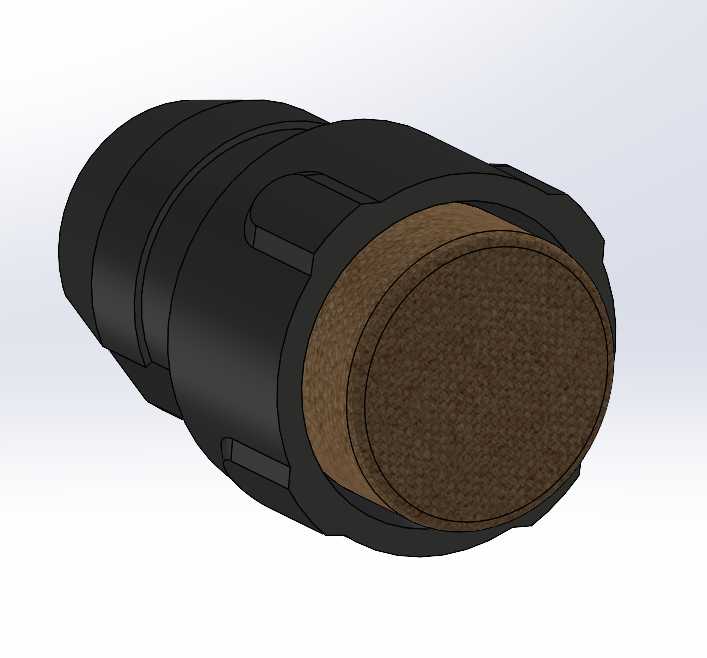

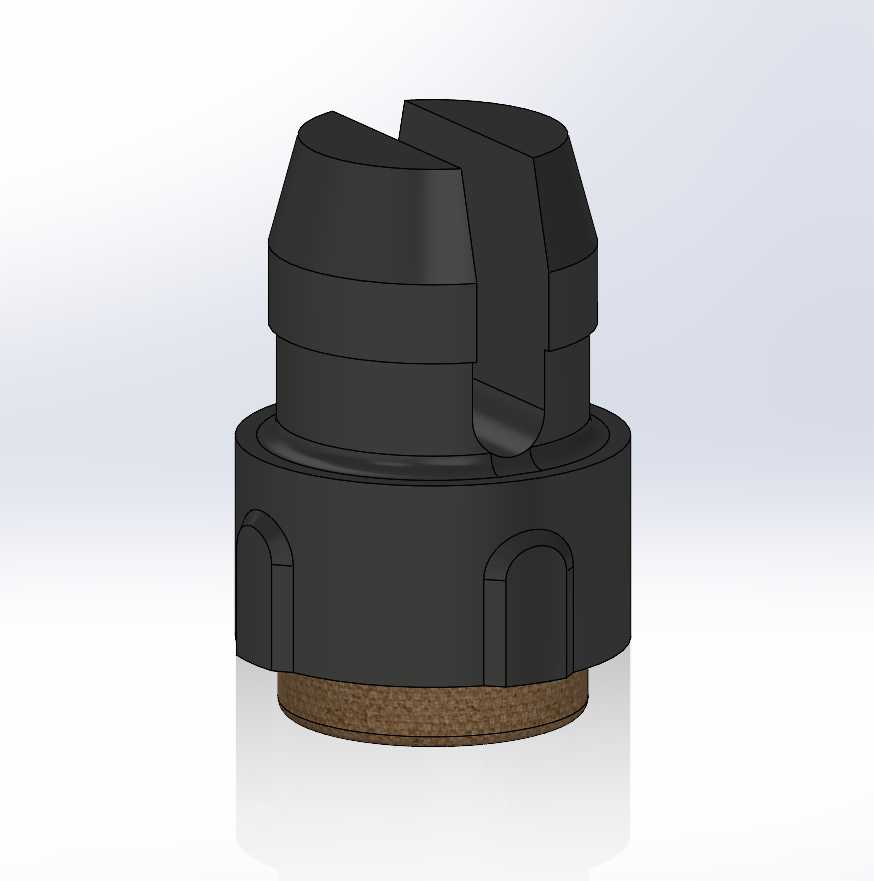

　　从结构设计逻辑来看，整个组件采用分层嵌套的安装思路，底部的环形毛毡垫是直接接触软盘盘面的功能层，厚度控制在1.2mm左右，毛毡材质选用致密的短纤维羊毛混纺材料，既能够提供均匀的接触压力，避免盘片被硬结构划伤，又能在盘片300转/分钟的旋转过程中起到一定的缓冲减震作用，减少磁头定位时的径向抖动。毛毡垫上方的塑料基座是整个组件的承载主体，基座下部设计有三个均匀分布的弧形定位凸台，凸台的弧度与驱动器安装仓的内圈弧度完全匹配，安装时可以直接卡入仓体的定位槽内，不需要额外的紧固件即可实现周向固定，这种无螺丝的快装设计在早期外设的结构设计中十分常见，能够大幅降低装配工时，也方便后期维护时快速拆解更换。

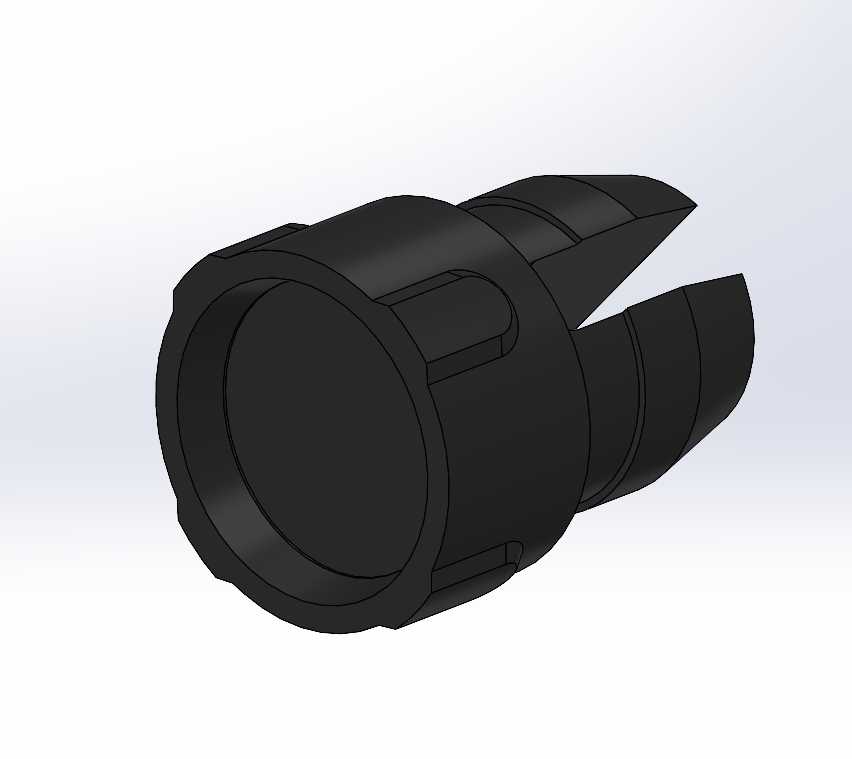

　　基座上部的分叉式压头结构是压力传导的核心部分，两个对称的楔形压块中间预留了1.5mm的导向缝隙，刚好对应驱动器磁头小车的运动导轨，当磁头加载时，压头会将磁头臂施加的下压力均匀传递到底部的毛毡垫上，保证盘片在读写窗口区域与磁头的贴合间隙稳定控制在0.3mm以内，避免出现盘片打滑、读写信号丢失的问题。压块的侧面设计有向内凹陷的弧形让位槽，能够避开磁头臂上的排线与限位弹片，防止组件安装后出现运动干涉。整个组件的总高度控制在18.7mm，最大外径为22.3mm，安装时只需要对准仓体的定位缺口向下按压，听到凸台卡入卡槽的脆响即可完成安装，不需要额外的调整工序。

　　在实际建模还原过程中，需要重点关注几个容易被忽略的尺寸边界：一是底部毛毡垫的压缩量，当组件安装到位、磁头处于加载状态时，毛毡垫的压缩量需要控制在0.2-0.3mm之间，压缩量过小会导致盘片与磁头贴合不紧密，读写信号幅值不足，压缩量过大则会增大盘片的旋转阻力，导致驱动器主轴电机负载过大，出现转速不稳甚至停转的问题；二是上部压头分叉缝隙的同轴度，缝隙的中心轴线需要与磁头运动的中心轴线完全重合，偏差不能超过0.1mm，否则会导致磁头运动时与压块发生剐蹭，出现磁头定位不准、划盘的问题；三是基座下部定位凸台的倒角尺寸，凸台的导入端设计有C0.5的倒角，既方便安装时的导向导入，又能避免长期使用后凸台边缘出现崩裂的问题。

　　从设备适配的角度来看，这套压力垫安装结构不仅适用于Tandon TM50-1系列驱动器，同结构的组件也可以通用于早期采用同款5.25英寸单面磁头结构的其他品牌软盘驱动器，只是不同厂商的产品在定位凸台的分布角度上会有细微差异，建模时可以根据具体的驱动器型号调整凸台的周向位置。在老式电脑外设的修复工作中，这类易损塑料件的原装备件早已停产，通过三维建模还原结构后采用光敏树脂3D打印制作替换件，是目前复古计算爱好者修复老式软盘驱动器的主流方案，建模时需要注意塑料基座的壁厚控制在1.5mm左右，既保证足够的结构强度，又避免打印时出现壁厚不均导致的变形问题，毛毡垫部分可以选用厚度匹配的工业毛毡裁切后粘接在基座底部，粘接时需要保证毛毡表面平整，不能出现褶皱或者偏移，否则会直接影响盘片的旋转稳定性。
