密封型双芯阴连接器结构设计

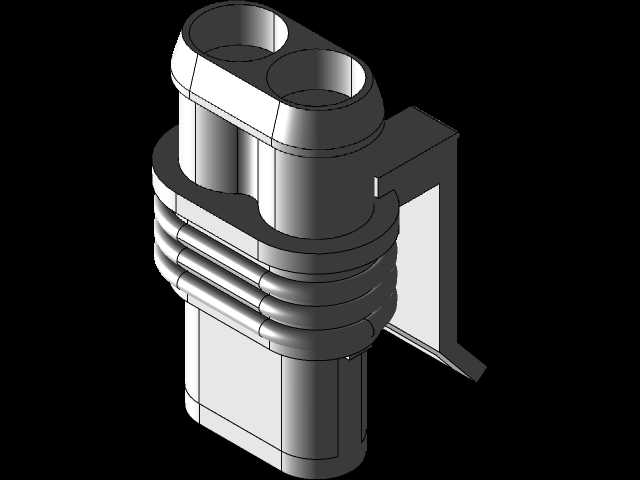

　　在工业电气互联场景中，密封型阴连接器的应用覆盖了户外设备布线、机床内部电气回路、工业传感系统接线等多个对防护等级有要求的环节，这类部件的核心作用是在实现多芯线缆稳定电气导通的同时，隔绝外界水汽、粉尘、切削液等介质侵入连接点位，避免出现接触不良、回路短路、触点氧化等长期运行隐患。这款双芯密封阴连接器的设计，首先从接触端的结构布局出发，采用平行双通腔的内部结构，两个独立的接触件安装腔沿主体轴线对称排布，腔体内壁预留了接触件卡装的限位台阶，能够适配标准规格的插针接触件，装配时接触件从尾部推入腔体后，可通过台阶实现轴向定位，避免插合过程中接触件出现轴向窜动，保证公母端插合时的对中精度。主体外侧的多道环形密封槽是密封设计的核心结构，

　　槽体的截面尺寸经过匹配计算，可适配对应线径的O型密封圈，当连接器装入设备面板的安装孔时，密封圈在槽体与安装孔内壁之间形成径向挤压密封，能够满足常规工业场景下的IP65级防护要求，可直接应用在有切削液飞溅的机床加工工位、户外露天布置的工业设备接线点位。尾部的线缆接入端采用锥面过渡结构，能够与线缆护套形成紧密贴合，配合尾部的线卡结构可实现线缆的抗拉固定，避免设备运行过程中线缆受拉扯导致内部触点与线缆脱开。侧面延伸的安装固定翼是这款连接器的安装结构核心，固定翼上预留了安装孔位，安装时可通过螺栓将连接器直接固定在设备面板、安装支架上，不需要额外设计适配的安装卡座，减少了整机装配时的零件数量。固定翼与主体连接的位置做了加厚的过渡圆角，

　　避免安装拧紧螺栓时应力集中导致翼片根部开裂，同时固定翼的安装平面与连接器主体的轴线保持垂直，能够保证安装后连接器主体与安装面保持垂直，公头插合时不会出现偏斜导致密封圈磨损。从安装边界来看，这款连接器的主体外径适配行业通用的16mm面板安装孔，安装孔中心到固定翼安装孔的中心距符合常规工业连接器的安装尺寸规范，可直接替换同规格的现有连接器产品，不需要对原有设备的安装面板做二次加工，降低设备改型的设计成本。插合端的端面做了倒角导向结构，公头插入时可通过倒角自动导正，即使存在小角度的安装偏差也能顺利插合，避免插合过程中刮伤接触件表面的镀层。接触腔内部的限位结构除了轴向定位之外，还设计了周向防转的卡槽，接触件装入后不会在腔体内转动，

　　保证多芯插合时的相位一致，不会出现针位错配的问题。在材料选型的适配设计上，主体结构的壁厚均匀，最小壁厚满足常用工程塑料注塑成型的工艺要求，不会出现注塑时的缩痕、缺料等成型缺陷，适合采用PA66加玻纤的工程塑料批量生产，兼顾结构强度与绝缘性能。密封槽的槽口边缘做了小圆弧过渡，避免装配密封圈时割伤橡胶圈表面，保证密封性能的长期可靠性。在实际设备选型应用中，这类双芯密封连接器多用于直流供电回路、低压信号回路的连接，比如机床照明回路的接线、工业传感器的供电与信号传输、户外小型设备的电源输入接口等场景，相比无密封的普通连接器，能够在多尘、潮湿、有液体飞溅的环境下长期稳定工作，减少设备的接线故障维护频次。设计过程中还考虑了插拔手感的优化，插合面的接触阻力经过匹配，既保证插合后接触可靠不会自行松脱，又不会出现插拔力过大导致现场装配困难的问题，固定翼的位置避开了插拔时的手部操作空间，安装后操作人员插拔公头时不会被固定螺栓刮手。整体结构没有多余的复杂特征，所有的结构特征都服务于密封、固定、导通三个核心功能，没有冗余的装饰性结构，既降低了建模与模具加工的复杂度，也减少了生产过程中的尺寸管控环节，适合批量工业化生产应用。
