带杠杆型快动微动开关结构设计

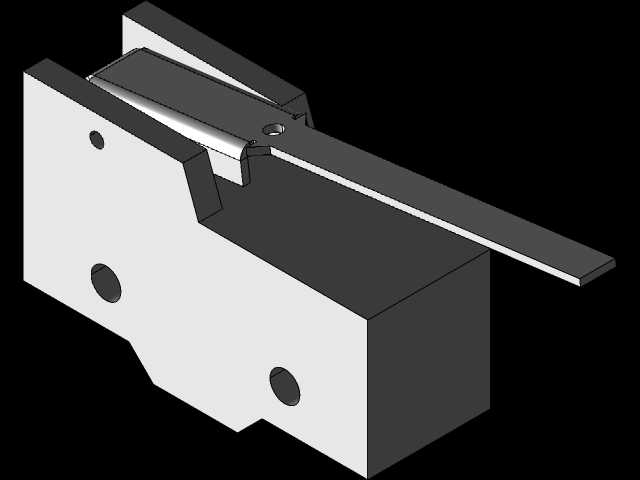

　　这款带杠杆的快动式微动开关，是工业控制回路里极为常见的小体积信号触发元件，日常在机床行程限位、工装夹具到位检测、自动化设备位置反馈、家电安全联锁这类场景里随处可见，别看它体积不大，整个回路的信号触发可靠性，很大程度上都靠这类基础元件的动作精度来保障。从结构设计逻辑来看，这款开关采用了经典的SNAP ACTION快动结构，核心是依靠内部弹片的瞬动跳变特性来实现触点通断，和普通无杠杆的直动微动开关相比，加长的杠杆摆臂把触发端的动作行程做了放大，不需要外部触发件直接按压开关本体的触发钮，只要杠杆臂被外部运动部件触碰，就能通过杠杆的力矩传递，把较小的外部位移转化为触发钮的压下行程，大幅降低了对触发件的位置精度要求，

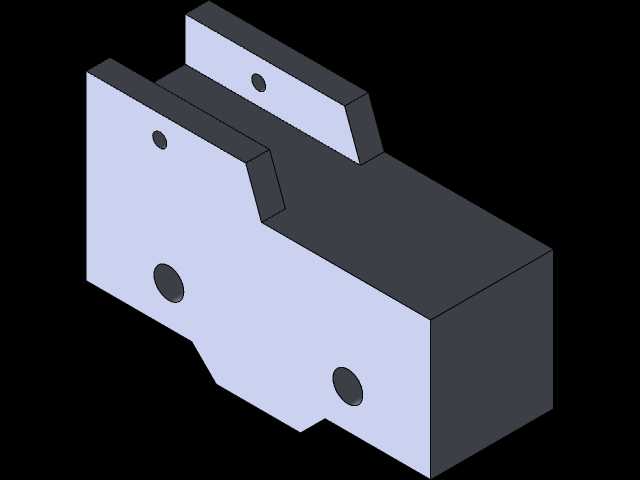

　　哪怕外部运动件的到位位置存在几毫米的偏差，也能通过杠杆臂的摆动范围覆盖，保证触点可靠动作。从安装边界来看，开关本体采用了方块式基座设计，基座上预留了三个沉头安装孔，分别分布在基座的不同立面，既可以通过侧面的两个孔做贴壁式侧装，也可以通过端面的孔做正面平装，适配不同设备的安装空间，安装孔的孔距符合通用微动开关的安装尺寸规范，不需要额外做安装板的定制打孔，直接替换同规格的常规微动开关即可。杠杆臂采用了平直的长条形金属片设计，臂长经过力矩匹配，既保证了足够的触发灵敏度，不会因为臂太长导致触发力过小出现误触发，也不会因为臂太短导致需要较大的触发力才能动作，触发力控制在常规工业场景适用的区间，适合大多数低速运动部件的位置检测。

　　在实际使用场景里，这类带杠杆的微动开关常被用在机床的工作台行程限位上，当工作台移动到极限位置时，台身上的撞块会触碰开关的杠杆臂，瞬间触发触点动作，给控制系统发送停止信号，避免工作台超程出现碰撞；也会用在自动化生产线的工件到位检测工位，当工件输送到指定位置时，工件边缘压下杠杆臂，触发传感器信号给PLC，通知下一工序开始动作；甚至在一些安全门的联锁结构里，也会用到这类开关，当安全门关闭到位时，门体上的压块压下杠杆臂，设备才能启动运行，一旦门被打开，杠杆臂复位，触点断开，设备立刻停止运行，保障操作安全。设计这类开关的三维模型时，重点要还原内部快动机构的动作逻辑，虽然外部看起来只是一个基座加一个杠杆臂，但内部弹片的预压角度、触点的开距、

　　杠杆的转动间隙都会直接影响开关的动作参数，建模时需要保证杠杆的转动中心和开关本体触发钮的相对位置准确，安装孔的位置度公差控制在合理范围，避免实际安装时出现孔位对不上的问题。外形尺寸上，这款开关的基座宽度和高度都属于通用小体积规格，不会占用太多安装空间，杠杆臂的伸出长度刚好覆盖常规的触发行程范围，不需要额外加装延长杆，在紧凑的设备内部也能顺利布置。从功能特性来说，快动结构的核心优势就是触点动作速度和外部触发件的运动速度无关，哪怕外部触发件是缓慢压下杠杆臂，内部弹片也会在达到临界受力点时瞬间完成跳变，让触点快速接通或断开，避免因为触点缓慢闭合产生的拉弧烧蚀问题，大幅延长开关的电气寿命，这也是这类微动开关能在工业场景长期广泛使用的核心原因。在做设备选型时，选用这类带杠杆的微动开关，需要重点核对杠杆臂的触发方向、安装孔的位置、触点的额定电流电压参数，而三维模型的准确性，直接决定了设计阶段做干涉检查、安装空间校核时的结果是否可靠，要是模型的杠杆长度、安装孔位和实物存在偏差，很可能在实际装配时出现开关装不上、或者触发位置不对的问题，导致整个机构的动作逻辑失效。
