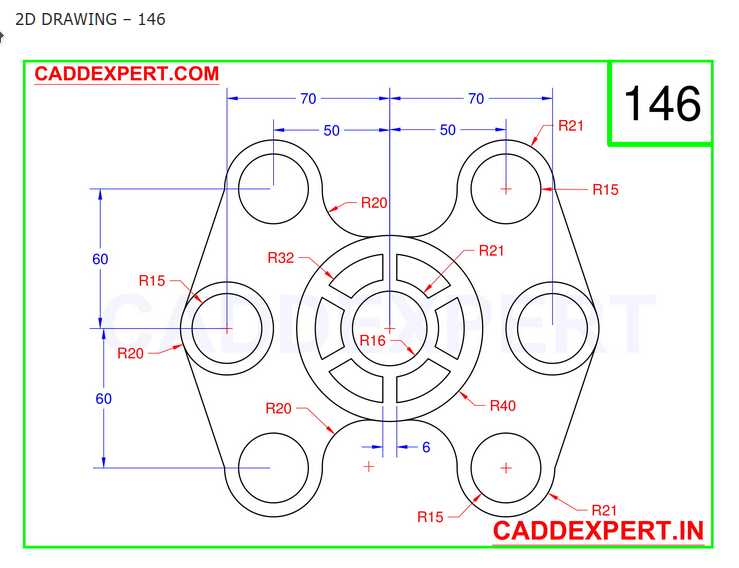

多孔对称连接法兰盘二维工程设计图

　　该零件属于法兰类连接构件，整体采用中心对称布局设计，核心作用是实现多管路或多轴端的同步对接固定，在液压管路集成、机床主轴端接、传动组件连接等场景中广泛应用，可同时对接六路外接部件，减少分散连接带来的空间占用与装配误差。从结构布局来看，零件中心为带辐条的环形腔体结构，中心内孔半径16mm，环形外沿半径40mm，六条辐条均匀分隔环形腔体，既可以减轻零件整体重量，又能为对接部位预留散热或介质流通的间隙，辐条宽度6mm，在保证结构强度的前提下最大化降低材料消耗。中心结构向外延伸出六组连接耳，每两组连接耳沿水平、垂直方向对称排布，上下方向总安装边界为120mm，左右方向总安装边界为140mm，每个连接耳上设置一个安装通孔，

　　其中上下左右四个方位的通孔中心距中心基准的水平/垂直距离为50mm，通孔外沿圆角R20，通孔自身半径15mm；斜向布置的两个连接耳通孔中心距中心基准的水平/垂直距离为70mm，通孔外沿圆角R21，通孔自身半径15mm，所有连接耳与中心主体的过渡位置均采用R32的圆角过渡，避免应力集中导致的零件断裂问题。设计过程中优先考虑装配兼容性，所有安装孔的位置公差可控制在±0.1mm范围内，适配M12-M14规格的连接螺栓，安装时可先通过中心环形结构完成与主轴或主管道的定位，再依次锁紧六个连接耳的螺栓，保证对接面的贴合度达到0.05mm以内，防止介质泄漏或传动松旷。零件的厚度可根据实际使用场景调整，

　　常规工况下采用8-12mm厚度的板材冲压或铸造成型，高压工况下可增加至15-20mm，配合密封垫片使用时可承受1.6MPa以内的管路压力。从建模逻辑来看，绘制该零件时首先确定中心基准点，绘制中心环形结构与辐条，再通过环形阵列生成六组连接耳的基础轮廓，最后标注各圆角与尺寸参数，所有圆弧连接均保证相切约束，避免轮廓出现断点或尖点，后续生成三维模型时可直接通过拉伸凸台命令完成主体构建，再根据需要添加倒角或安装槽特征。该零件的对称结构设计使其在高速旋转工况下具备良好的动平衡性能，无需额外做动平衡校正即可适配3000rpm以内的旋转传动场景，连接耳的分散布局可将锁紧力均匀分布在对接面上，避免局部应力过大导致的零件变形，在机床主轴的刀具转接、液压阀组的集成安装、减速机的输出端连接等场景中，该结构的零件可替代多个独立法兰的组合安装，减少装配工序，提升设备整体的结构紧凑性。
