丹松徽章配套密封安装垫片结构

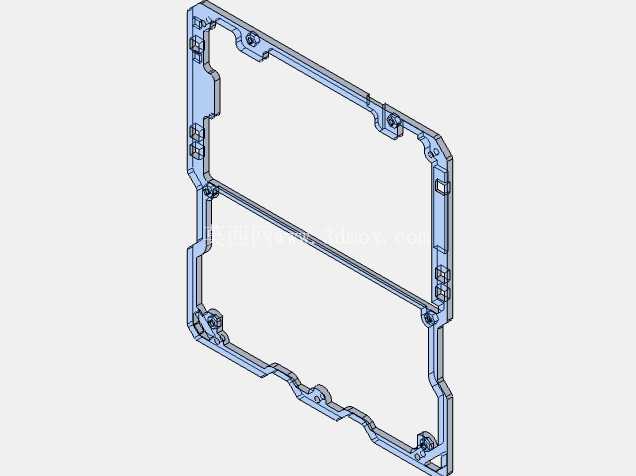

　　在消费电子内部结构装配、小型精密机电组件的基准校准场景中，这类薄型框架垫片是保障装配精度、隔绝组件硬接触的核心配套零件，常被用于徽章类电子标识件、小型传感模组的安装工位，填补壳体与内部元件之间的装配间隙，避免不同材质构件直接接触产生的磨损、静电传导问题，同时为装配工序提供统一的定位基准，减少批量装配时的公差累积误差。从结构形态来看，该垫片采用一体化框型设计，整体轮廓完全匹配对应徽章组件的外沿形状，周圈分布的多个定位凸台与安装卡扣位，和配套壳体上的卡槽一一对应，装配时无需额外打胶或螺丝固定，依靠卡扣的过盈配合即可完成预固定，大幅提升产线装配的效率。

　　中间设置的横向加强筋，将整个框型内部分隔为两个独立的避让区域，既可以为内部的电路元件、标识面板留出足够的安装空间，又能提升薄型垫片自身的结构强度，避免在运输、装配过程中出现框体变形、边缘翘曲的问题，保证垫片装入后整体平面度控制在合理公差范围内。设计阶段首先要明确的是安装边界约束，垫片的外轮廓尺寸必须完全适配对应壳体的内槽尺寸，单边间隙控制在0.05mm以内，既不能因为尺寸过大导致装入困难，也不能因为尺寸过小出现装配后晃动、偏移的问题；周圈的卡扣位尺寸需要根据壳体卡槽的深度、拔模角度做匹配设计，过盈量控制在0.1-0.15mm区间，保证卡扣卡入后有足够的固定力，同时不会因为过盈量过大导致装配时卡扣断裂。

　　垫片的厚度选择需要结合内部元件的高度差来确定，要保证垫片装入后，表面与元件顶面的高度差符合设计要求，避免出现元件顶起外壳、或者垫片过厚导致外壳装配缝隙超差的问题。周圈分布的多个小尺寸定位孔，对应壳体上的定位柱，装配时可以先通过定位柱完成垫片的初定位，再按压卡扣完成固定，即使是人工装配也能保证位置精度，不会出现装反、装偏的问题。边缘的异形缺口设计，是为了避让壳体上的加强筋、走线槽结构，避免垫片与壳体内部结构产生干涉，每个缺口的位置、尺寸都需要和壳体三维数据做反复的干涉检查，确保在极限公差情况下也不会出现装配卡滞的问题。从实际使用场景来看，这类垫片除了基础的间隙填充、定位作用外，还能起到一定的缓冲减震作用，当设备受到轻微冲击、跌落时，垫片可以吸收部分冲击力，减少内部元件受到的刚性冲击，降低元件损坏、焊点脱落的风险。在做三维建模时，需要重点关注薄壁结构的圆角处理，所有转角位置都要设置合理的工艺圆角，避免出现应力集中的问题，尤其是卡扣根部、加强筋与框体连接的位置，圆角半径不能小于壁厚的0.5倍，减少注塑或者冲压加工时的应力变形，提升零件的加工良率。

　　同时要考虑加工工艺的可行性，如果采用塑料注塑成型，需要保证整个零件的壁厚均匀，避免出现壁厚差过大导致的缩水、翘曲问题，卡扣位置的拔模角度要符合注塑工艺要求，方便零件从模具中脱出；如果采用金属冲压成型，需要注意折弯位置的R角设计，避免冲压时出现开裂、起皱的问题。在做装配验证时，首先要检查垫片与壳体的配合松紧度，确认卡扣卡入后有清晰的到位手感，晃动装配体时垫片不会出现异响、偏移；其次要检查垫片装入后，内部元件的避让空间是否足够，不会出现垫片压迫元件、干涉走线的问题；最后还要检查整体装配完成后，外壳的合缝间隙是否均匀，不会因为垫片尺寸问题导致外壳出现翘起、缝隙超差的情况。这类看似结构简单的薄型垫片，实际上是精密电子装配中不可或缺的基础零件，每一处结构细节的尺寸公差，都会直接影响最终产品的装配质量和使用可靠性，设计过程中需要结合配套零件的尺寸、装配工艺要求、使用环境条件做综合考量，不能只照搬外形轮廓忽略实际的装配约束。
