家具柜门连接用黄铜阻尼合页结构

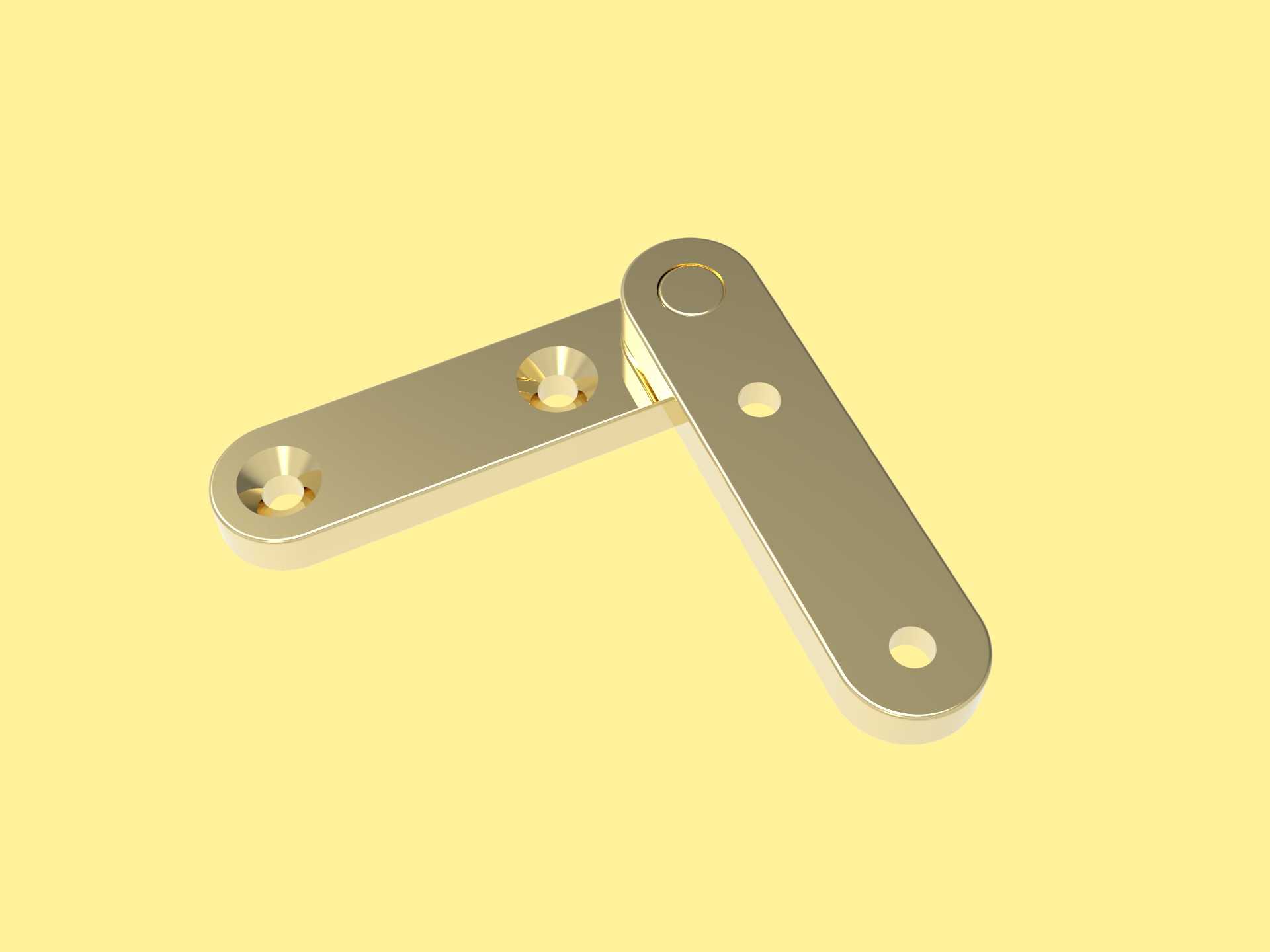

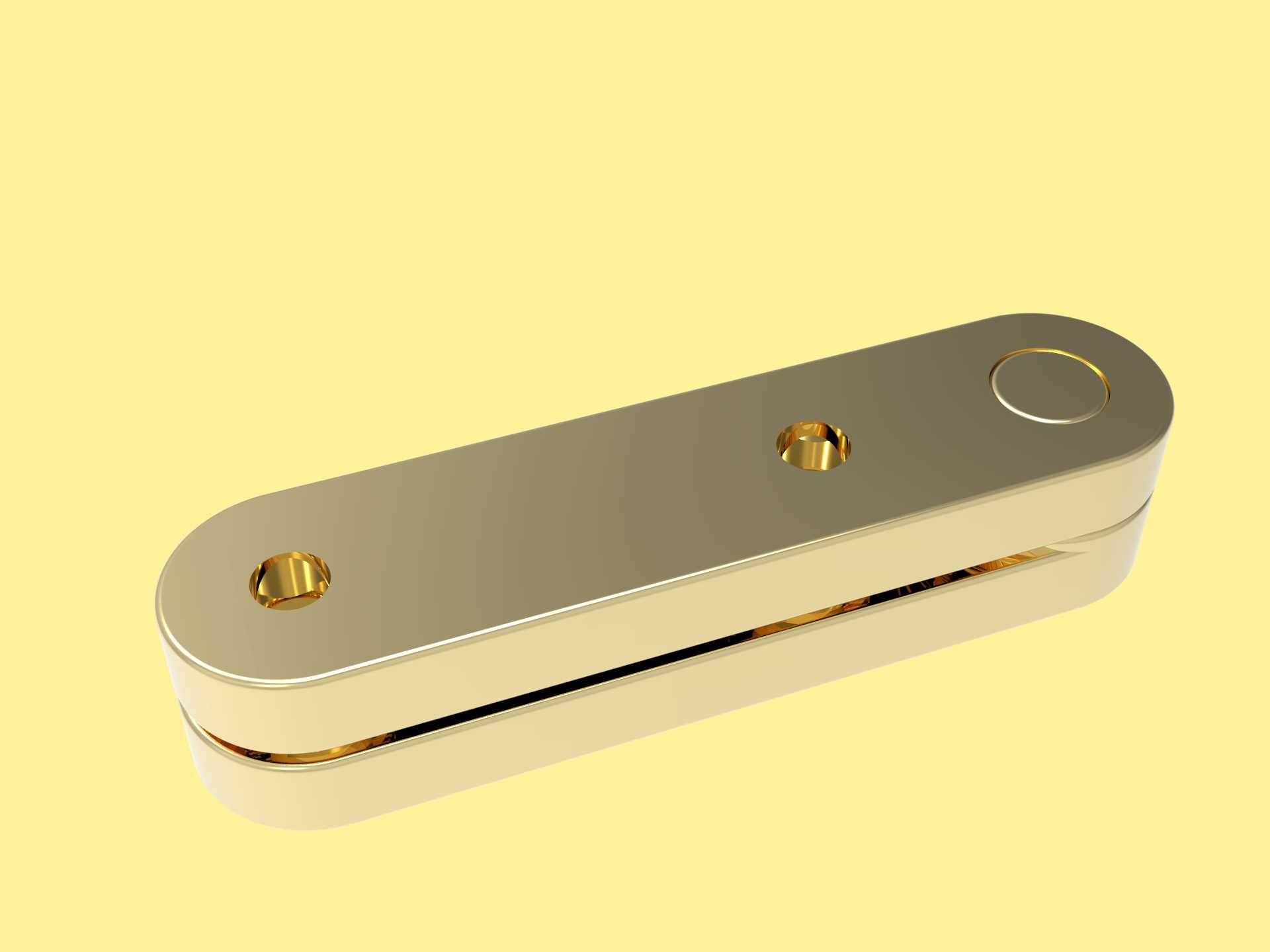

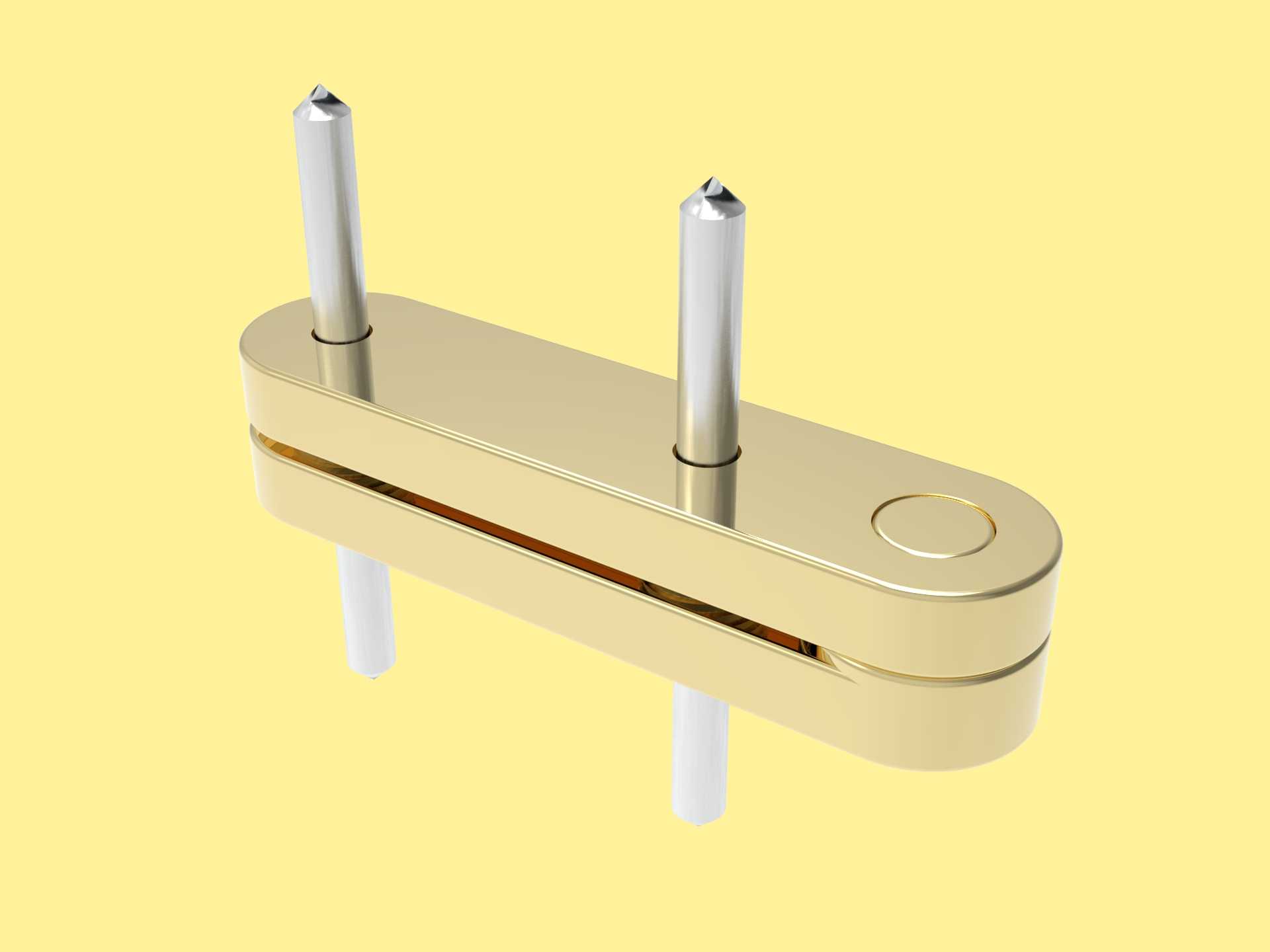

　　日常做家具结构设计时，这类长条形平开合页是小型柜门、翻板结构里出镜率极高的连接件，不同于常见的杯状暗铰链，这类外露式合页的安装容错率更高，不需要在板材上加工35mm直径的预埋杯孔，对加工精度一般的小型家具作坊、手工DIY家具场景十分友好，哪怕是12mm厚度的薄板材也能完成安装，不会出现杯孔打穿板材的问题。从结构上看，这款合页采用两片等宽长条板搭配中间销轴的经典结构，每片页板上设置了两个沉头安装孔，沉头深度刚好适配常用的十字沉头自攻螺丝，安装后螺丝头完全没入沉孔内，不会突出页板表面刮蹭门板或柜体，页板边缘做了小圆角钝化处理，没有尖锐的冲压毛边，开合过程中不会剐蹭相邻的板材表面。中间的销轴采用卷边铆接工艺，页板的卷圆部位同轴度控制到位，

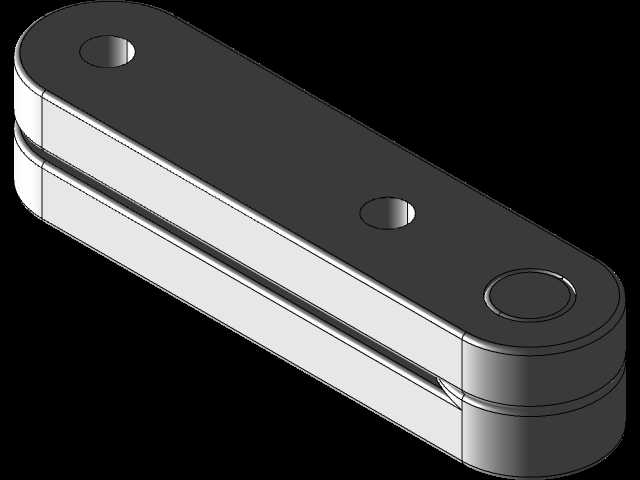

　　开合时没有明显的径向旷量，不会出现门板下垂错位的问题，销轴两端的铆头做了平压处理，不会突出页板侧面，安装后合页侧面与板材侧边齐平，视觉上更整洁。做三维建模时，这类合页的建模重点在卷圆部位的配合间隙，两片页板的卷圆段需要预留0.1-0.15mm的转动间隙，过大会导致合页松旷，过小则会出现开合卡滞的问题，页板上的沉头孔需要严格对应常用自攻螺丝的头部尺寸，沉头锥角采用标准的90度，和市面常见的沉头螺丝锥角完全匹配，避免安装时螺丝无法完全沉平。安装边界上，这款合页的单页板长度适配100-150mm宽度的小型柜门，页板宽度控制在20mm以内，安装时距离门板侧边预留3mm的安装边距即可，不需要额外加大侧边余量，

　　两个安装孔的孔距按照常用家具安装的孔位标准设置，和市面通用的安装定位模板完全匹配，现场安装时不需要重新测量孔位，直接用定位模板就能快速打孔。实际应用中，这类合页除了用在实木家具的柜门上，还可以用在小型木质收纳盒的翻盖上、折叠桌面的连接部位，甚至是一些小型设备的检修门连接上，因为是外露式安装，后期维护更换十分方便，不需要拆解门板就能直接拧下螺丝更换合页。材质上采用黄铜材质的设计，一方面是黄铜的自润滑特性较好，长期开合不需要额外添加润滑油，不会出现锈迹卡滞的问题，另一方面黄铜的金属质感较强，用在原木风、复古风的家具上可以直接外露，不需要额外加装合页装饰盖，本身就能作为家具的装饰元素存在。建模过程中需要注意页板的厚度一致性，

　　冲压成型的页板整体厚度公差控制在0.1mm以内，保证安装后两片页板贴合紧密，没有明显的缝隙，销轴和卷圆部位的配合长度要覆盖整个卷圆段，避免局部受力导致卷圆部位变形，延长合页的使用寿命。在做家具整体装配时，这类合页的转动轨迹需要提前做干涉检查，因为是外装结构，开合时页板会在板材外侧转动，需要确认门板开合到90度时，页板不会和柜体的侧板、相邻的门板发生碰撞，尤其是多门并排的柜体，相邻两门的合页安装位置需要错开至少一个页板宽度的距离，避免开门时两个合页互相剐蹭。
