Emco Maximat Super 11英寸车床螺纹刻度盘结构

　　这款适配Emco Maximat Super 11英寸车床的螺纹刻度盘，是小型台式车床进给系统的核心操作指示部件，主要服务于小型精密零件加工场景，在仪表零件加工、小型螺纹件车削、教学实训车床操作等场景中承担进给量精准指示、螺纹导程匹配调节的作用。日常车削作业中，操作人员转动刀架进给手轮时，刻度盘随进给轴同步回转，盘面的刻度标识可直观反馈进给位移量，在车削不同螺距的英制、公制螺纹时，可通过刻度盘的对位标识匹配进给挂轮的传动比，避免乱牙、进给量偏差导致的零件报废问题。

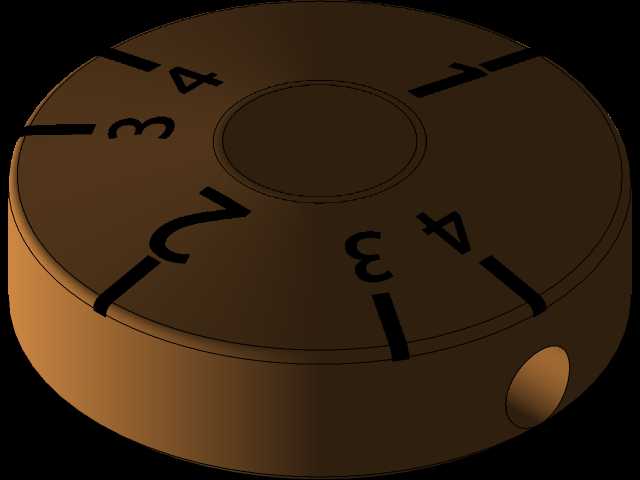

　　从结构设计逻辑来看，该刻度盘采用分体式装配结构，上部的刻度盘面采用耐磨金属材质，盘面蚀刻的刻度线做了加深处理，长期接触操作、沾染切削液也不会出现标识磨损模糊的问题；盘面的多组刻度分区分别对应不同进给档位、不同螺距的螺纹车削参数，操作人员无需反复查阅机床参数表，即可快速对位调整进给量。下部的基座部分与车床进给轴的安装轴径做了公差匹配，采用H7/h6的间隙配合公差，既保证刻度盘随轴回转无卡滞，也避免配合间隙过大导致的刻度指示偏差；基座侧面设置的定位顶丝孔，可在刻度盘零位校准后锁紧固定，防止长期操作震动导致刻度盘错位。

　　安装边界方面，该刻度盘整体为圆柱形回转结构，最大外径适配11英寸车床的操作面板安装开孔，安装时无需额外改造车床原有操作位，直接替换原有磨损的刻度盘即可完成装配；基座的轴向定位台阶高度与车床操作面板的安装槽深度匹配，装配后刻度盘面与操作面板保持齐平，不会突出面板造成操作剐蹭，也不会凹陷过深导致观察刻度时视线受阻。盘面的刻度起始位设置了醒目的对位基准线，与床身的固定指示标对齐时即为进给零位，每次进给操作前可快速回零校准，减少对刀辅助时间。

　　功能特性上，该刻度盘除了常规的直线进给量指示外，专门针对11英寸车床的英制螺纹车削场景做了刻度分区，常见的每英寸牙数对应的进给量都在盘面上做了对应标识，车削英制螺纹时无需换算进给手轮的转动圈数，直接将刻度盘转动到对应牙数的标识位即可完成进给量预设，大幅降低小型车床螺纹加工的操作门槛。刻度盘的转动阻尼经过适配设计，既不会因为阻尼过小导致手轮误碰时刻度盘自行转动偏移，也不会因为阻尼过大导致操作手轮时手感沉重，长时间操作也不会产生额外的操作疲劳。基座与刻度盘面之间设置了防尘密封垫，可阻挡车削产生的金属切屑、切削液渗入刻度盘内部的配合面，避免长期使用后切屑卡滞导致的回转不顺畅问题，日常维护仅需定期擦拭盘面即可，无需拆解做内部清洁。

　　在实际加工应用中，这款刻度盘的精度直接决定了小型车床的进给控制精度，设计时将刻度盘的单格刻度值对应0.02mm的进给位移，满足小型精密零件车削的精度要求；刻度线的宽度控制在0.1mm以内，对位观察时的视差误差可控制在半格以内，保证进给量调节的准确性。针对小型台式车床常被用于教学实训的场景，刻度盘的标识做了放大处理，即使是初次接触车床操作的实训人员，也能快速识别刻度数值，降低实训过程中的操作失误率。
