叉架类机械零件三维结构设计作品

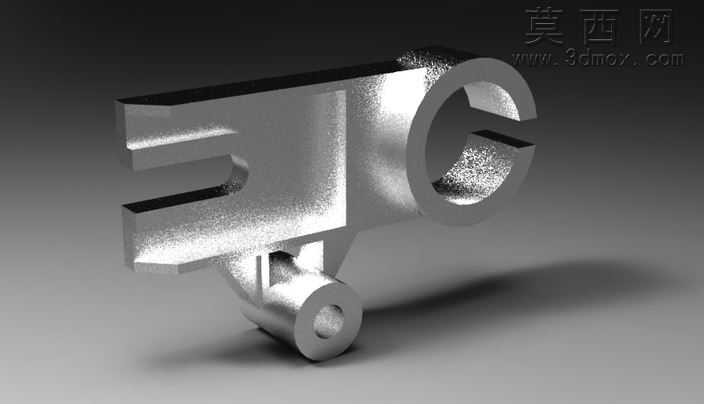

本次设计的叉架类机械零件，采用三维建模软件完成全参数化结构构建，建模过程中严格遵循机械零件设计的尺寸规范与工艺合理性要求，从基础草图绘制开始，依次完成凸台拉伸、切除开槽、环形结构回转、安装孔位精确定位等特征操作，每一步特征都添加了对应的几何约束与尺寸约束，确保模型后续修改调整的便捷性，能够适配不同的设计迭代需求。模型整体结构分为三个功能区段，左侧为叉形连接段，开设对称的通槽结构，用于实现与配套杆件的插接配合，槽口边缘做了微小的倒角处理，既可以去除加工毛刺，也能在装配过程中起到导向作用；中部为支撑连接段，做了平滑的曲面过渡处理，避免直角结构带来的应力集中问题，提升零件整体的结构强度；右侧为环形抱持段，采用开口式圆环结构，可通过配套紧固件实现抱紧连接，下方延伸出带通孔的圆柱凸台，用于实现零件的铰接安装，满足机构运动过程中的转动需求。材质设置环节选用了金属磨砂钢材材质，调整了材质的粗糙度、金属度与反射参数，还原真实金属零件的表面质感，渲染阶段采用三点布光方案，主光源从侧上方投射，勾勒零件的整体轮廓与结构棱角，辅助光源补充暗部细节，避免阴影区域过黑丢失结构信息，背景选用渐变灰色调，突出金属零件的质感与结构细节，最终渲染效果能够清晰展示零件的各个结构特征与装配关系。设计过程中充分考虑了零件的加工工艺性，所有的孔位、槽体结构都符合常规机加工的走刀要求，没有出现无法加工的倒扣或者极端薄壁结构，各个连接部位的壁厚保持均匀，避免注塑或者铸造过程中出现缩孔、变形等缺陷，整体结构紧凑，功能分区明确，能够满足对应机械机构的连接、支撑、铰接等复合功能需求，可作为机械设计课程作业的典型参考案例，帮助学习者掌握叉架类零件的建模思路、结构设计要点与工艺考量逻辑。
