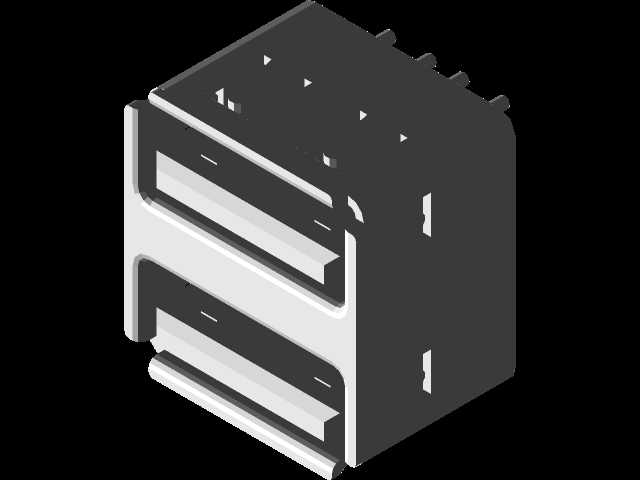

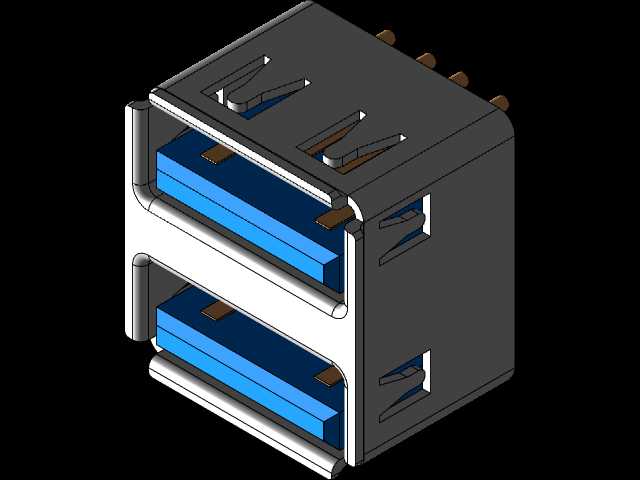

双层叠装USB A型垂直板端连接接口

　　在工控主板、桌面外设扩展坞、工业网关这类需要在有限PCB板面积上堆叠多路USB外接通道的场景里，双层垂直安装的USB A型连接器是非常常见的选型，这类接口不需要额外的转接排线，直接以90度垂直姿态焊接在PCB板面，插接口朝向与板面垂直，能够让设备外壳的外接接口开口直接对准连接器端口，省去中间转接结构的同时，也能压缩设备内部的纵向空间占用。从结构设计逻辑来看，这类双层叠装的连接器首先要考虑的是上下两个端口的插拔力互不干扰，很多早期的叠层连接器在长期使用后会出现上层端口插拔时带动下层焊盘脱焊的问题，核心原因就是两个端口的固定胶芯没有做独立的受力分隔，这款结构在上下两个胶芯之间设置了一体化的金属屏蔽隔层，

　　既可以阻断上下两个端口高速传输时的信号串扰，也能让上层端口插拔时的受力直接通过金属外壳传导到定位柱和固定焊脚，不会把剪切力直接作用在下层的信号焊盘上。安装边界方面，这类连接器的板端定位需要预留对应尺寸的定位孔，两个金属固定脚的位置要和PCB焊盘严格对齐，焊接后固定脚的吃锡量要足够承担反复插拔带来的侧向拉力，垂直方向的突出高度要和设备外壳的接口沉台深度匹配，避免出现插头插不到位或者接口突出外壳过多容易被磕碰的问题。接口的内部胶芯采用耐温阻燃的工程塑料材质，接触弹片采用高弹性铜合金表面镀金处理，保证多次插拔后依然有稳定的接触电阻，金属外壳的侧边设置有接地焊脚，焊接后可以和PCB的接地层连通，既可以提升抗干扰能力，

　　也能进一步强化连接器在板上的固定强度。在实际选型建模的时候，需要特别注意端口内部的防呆凸台位置，USB A型接口的防呆结构决定了插头只能以固定方向插入，建模时如果凸台尺寸出现偏差，就会出现公头无法插入或者插入后松动接触不良的问题，同时上下两个端口的中心距要严格符合通用规范，避免两个端口同时插插头时出现插头外壳互相干涉的情况。很多结构工程师在做设备外壳接口开孔的时候，容易忽略连接器端口和外壳开孔的对位公差，因为垂直安装的连接器焊接后会存在一定的焊接偏移量，所以外壳的接口开孔尺寸要预留足够的公差余量，同时在连接器周围的外壳内部设置对应的限位筋，既可以挡住连接器和外壳之间的缝隙，也能在插头插入时承担一部分侧向力，减少焊盘的受力负荷。

　　这类叠层垂直连接器相比两个独立的单层连接器并排安装，能够节省接近40%的PCB板上占用面积，对于IO接口布置比较紧凑的设备来说，是平衡接口数量和板上空间的最优选择之一，在建模过程中还要注意焊脚的伸出长度，要匹配所选PCB的板厚，避免波峰焊时焊脚顶到治具或者出现透锡不良的问题，金属外壳的边缘要做圆角处理，避免组装时划伤操作人员或者划破内部的线材绝缘层。
