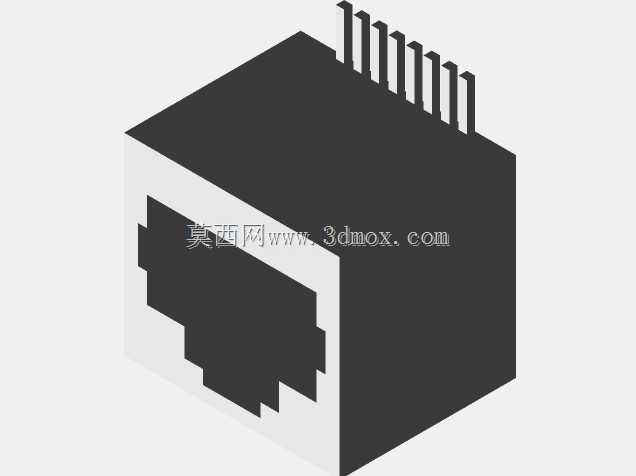

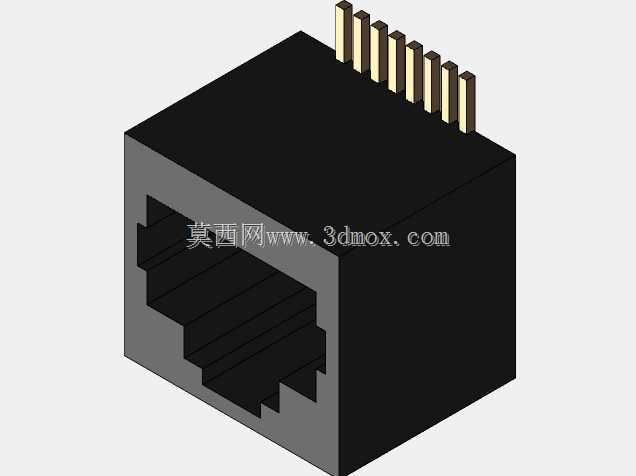

RJ45垂直SMD型TE网络接口连接器

　　在工业控制板卡、消费电子主板、网络通讯设备的PCB布局阶段，板载网络接口的选型往往直接影响整板的堆叠空间与布线效率，这款垂直表贴型RJ45连接器，正是为高密度单板布线场景设计的接插组件。不同于传统直插式RJ45需要在PCB上开设贯通安装孔、占用板件背面布线空间的设计，这款连接器采用SMD表贴封装，所有引脚均分布在器件本体单侧，焊接时仅需在PCB表层对应位置布设焊盘即可，无需破坏板件内层布线层，能给PCB背面的电源走线、高速信号走线留出完整的布线通道，尤其适合四层及以上层数的高密度通讯板卡使用。从实际安装边界来看，这款连接器采用垂直于PCB板面的安装朝向，插接口方向与板件平面呈90度夹角，在板件上的投影占用面积极小，引脚采用等间距排式布局，引脚间距符合通用表贴接插件的加工公差要求，适配常规SMT回流焊工艺，焊接过程中不会出现引脚偏移、连锡等常见加工问题，器件本体的塑壳部分采用耐高温工程塑料注塑成型，能承受回流焊阶段的高温冲击，不会出现壳体变形、引脚定位偏移的问题。

　　在功能设计层面，这款连接器的内部接触弹片采用高弹性铜合金材质，表面做镀金处理，既能保证多次插拔后的接触可靠性，也能降低信号传输过程中的接触阻抗，适配百兆、千兆以太网的信号传输要求，弹片的插拔力设计经过调校，单口插拔力控制在常规网络水晶头的适配范围内，既不会出现插接后松动脱落的问题，也不会因为插拔力过大导致现场运维时操作困难。塑壳外围设计有定位凸台，在SMT贴装阶段可以配合PCB上的丝印定位框快速完成器件对位，贴装精度能控制在0.1mm以内，满足高速信号对引脚对位精度的要求。从实际应用场景来看，这类垂直表贴RJ45接口常被用在嵌入式工业网关、单板计算机、交换机线卡、伺服驱动通讯板等设备上，这类设备往往内部空间紧凑，板件之间的堆叠距离有限，垂直安装的接口可以将网线插接方向引导至设备面板侧，不需要额外设置转接排线就能直接完成面板与板件的连接，减少了内部转接带来的信号损耗与装配工序。在结构设计细节上，器件本体的塑壳做了防呆设计，水晶头插接入口处有对应的导向倒角，现场插接时不需要刻意对准方向就能顺利插入，避免反插导致的弹片损坏。

　　器件焊接到PCB上之后，本体底部与PCB板面之间预留了0.2mm的间隙，既能避免焊接时助焊剂残留堆积在器件底部无法清理，也能给板件表层的阻焊层留出形变空间，不会因为器件与板件硬接触导致焊接后出现应力开裂的问题。引脚的长度设计经过优化，表贴焊接后焊锡的爬升高度能达到引脚厚度的三分之二以上，保证焊接强度，即使在有振动的工业现场使用，也不会出现引脚脱焊、接口松动的问题。不同于带屏蔽壳的RJ45接口，这款器件采用无额外金属屏蔽壳的轻量化设计，整体重量更轻，在便携类网络设备、小型化嵌入式设备上使用时，不会因为器件重量过大导致板件受力变形，同时塑壳本身的绝缘性能可以满足常规民用、工业场景的绝缘耐压要求，不需要额外做绝缘处理就能直接装配使用。

　　在三维建模过程中，这类接插件的模型需要重点还原引脚的位置度、塑壳的安装定位尺寸、插接口的内部空间尺寸，因为在PCB结构协同设计阶段，接口的位置直接决定了设备外壳上网口开口的位置与尺寸，如果模型尺寸存在偏差，就会出现装配后外壳开口与接口不对中、水晶头无法顺利插入的问题。建模时需要严格把控引脚的共面度，因为表贴器件的引脚共面度直接影响SMT加工的良率，如果模型中引脚存在高低差，实际生产时就会出现部分引脚虚焊的问题。同时插接口内部的弹片避让空间也需要准确还原，避免结构设计时外壳筋位伸入接口内部，导致水晶头无法插到底、网络连接中断的问题。
