手动链条拆卸专用工具三维结构设计

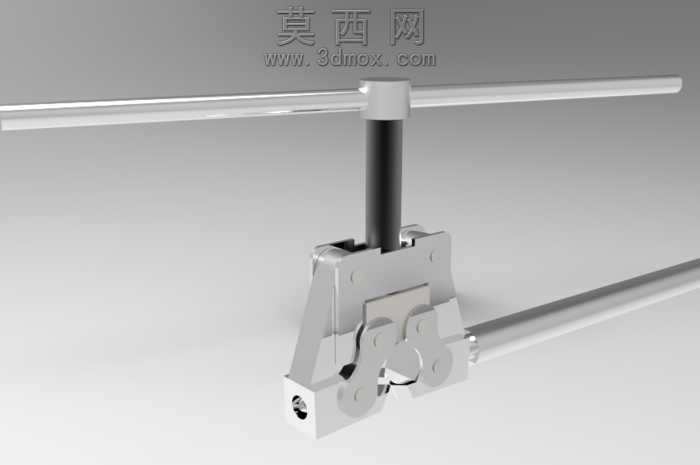

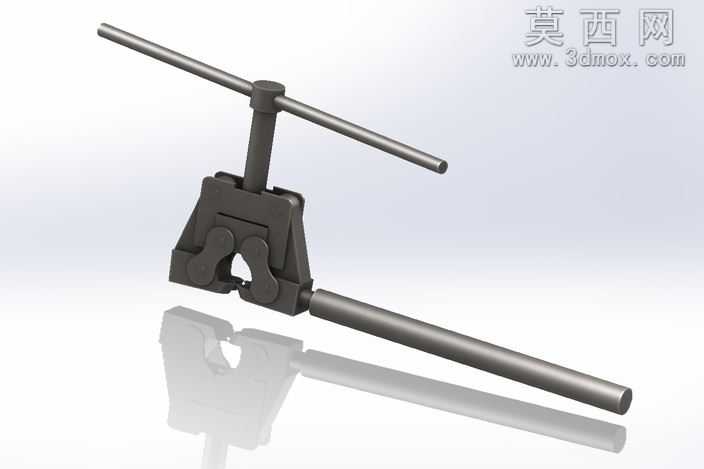

本作品为手动链条拆卸专用工具的三维建模设计成果，采用SolidWorks软件完成全参数化建模与真实感渲染，完整还原了工具的全部结构细节与装配关系。建模过程中首先对工具的功能逻辑进行拆解，将整体结构划分为夹装基座、顶压螺杆、横向加力杆、纵向操作手柄四个核心功能模块，各零件均采用自底向上的建模思路，先绘制各零件的二维草图，通过拉伸、旋转、切除等基础特征命令构建零件基体，再对夹装卡口的圆弧定位面、螺杆的传动螺纹、杆类零件的端部倒角等细节特征进行精细化处理，确保各零件的尺寸公差符合实际装配要求，装配时通过同轴度、重合度等标准配合约束还原真实的运动逻辑，螺杆可沿基座的螺纹孔实现轴向进给，横向加力杆可在螺杆顶部的通孔内自由滑动调整力臂长度。材质渲染阶段针对不同零件的实际材质属性进行参数设置，夹装基座采用发黑处理的高碳钢材质，调整金属材质的粗糙度、反射率参数还原哑光磨砂的金属质感，两根操作杆采用镀铬钢材材质，适当提高反射强度与高光参数呈现光亮的金属表面效果，渲染时添加地面反射效果与柔和的环境光影，让模型的立体感与真实感得到充分呈现。结构设计上充分考虑手动操作的力学特性，夹装基座的卡口采用对称式圆弧卡槽设计，可精准适配不同规格的链条销轴位置，避免拆卸过程中链条滑脱；顶压螺杆的端部做了圆角硬化处理，可在顶出链条销轴时避免端部变形；横向加力杆采用长杆设计，利用杠杆原理降低手动操作的施力强度，纵向手柄可在拆卸过程中提供稳定的持握支撑，方便操作人员固定工具位置。整体设计完全贴合链条拆卸的实际作业场景，结构紧凑无冗余部件，各受力部位均做了加厚处理保证结构强度，模型的每一处细节都经过反复校验，既保证了结构的合理性与实用性，也通过精细化的建模与渲染完整呈现了工具的外观特征与功能逻辑，可用于工具结构展示、维修教学演示、产品优化设计等多个场景。
