二冲程动力设备用活塞结构设计

在小型通用动力、园林机械、摩托越野车型以及航模动力单元的二冲程动力系统中，活塞是承担能量转换、密封气缸、传递往复作用力的核心部件，其结构设计直接决定了动力单元的压缩比稳定性、动力输出效率以及整机运行寿命。不同于四冲程发动机活塞的结构逻辑，二冲程活塞需要同时配合缸体完成进气、扫气、压缩、做功四个冲程的气路切换，因此裙部的开窗结构、环槽的位置布局、销座的受力强化都需要和缸体气口位置做精准匹配，避免运行过程中出现气口遮挡错位、活塞环卡滞、裙部偏磨等常见故障。

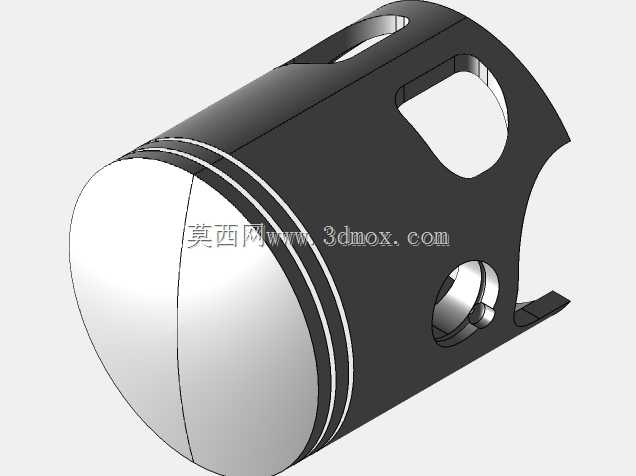

从结构功能来看，该活塞头部设置了两道活塞环安装槽，环槽的轴向宽度、径向深度都按照二冲程工况的热膨胀量做了预留，两道环分别承担燃气密封与机油刮除的功能，环槽位置避开了缸体扫气口、排气口的上下运动边界，防止活塞环在往复运动中弹出环槽卡入气口，造成拉缸或者环体断裂故障。活塞顶部采用微凸的弧面设计，一方面可以在压缩行程末端引导混合气形成合理的涡流，提升燃烧效率，另一方面可以匹配二冲程发动机的燃烧室形状，精准控制压缩比在设计区间内，避免压缩比过高引发爆震，或是压缩比不足导致动力输出疲软。

裙部的开窗结构是二冲程活塞的典型设计特征，两处对称的大尺寸开窗在活塞运行到下止点附近时，会刚好对准缸体的扫气口，让曲轴箱内预压的新鲜混合气可以通过开窗顺利进入气缸上部，完成扫气过程；开窗的边缘做了圆弧过渡处理，避免应力集中导致裙部在高频往复运动中出现开裂，同时开窗结构也能有效降低活塞整体重量，减少往复运动的惯性力，降低曲轴连杆机构的运行负荷。活塞销座位于裙部下方，采用加厚的凸台结构做强化，销孔的同轴度、圆柱度都按照高精度配合要求设计，既可以保证活塞销灵活转动，又能避免配合间隙过大导致的敲缸异响，销座内部设置了卡环槽，用于安装活塞销卡环，防止活塞销轴向窜动刮伤缸壁。

在安装边界层面，该活塞的外径尺寸需要和对应排量的气缸内径保持高精度的间隙配合，冷态下的配合间隙需要兼顾热膨胀后的余量，间隙过小会导致热态下活塞胀死在缸内，间隙过大则会出现敲缸、漏气、压缩压力不足的问题。活塞的总长度需要匹配曲轴的行程长度，保证活塞运行到上止点时，顶部不会碰撞气门或是燃烧室壁面，运行到下止点时，活塞环不会滑出缸筒下端面。活塞销的直径、销座的跨距需要和对应型号的连杆小头尺寸匹配，保证装配后连杆可以灵活摆动，无卡滞、偏斜问题。

实际应用中，这类活塞多用于小排量高转速的二冲程动力场景，比如手持式油锯、割草机、小型越野摩托车、航模发动机等设备，这类设备普遍要求动力单元重量轻、功率密度高、结构简单易维护，二冲程活塞的一体化设计刚好适配这类需求，没有复杂的气门驱动结构，依靠活塞自身的运动即可完成配气过程，大幅降低了动力单元的零件数量与故障率。设计过程中需要重点考虑活塞的热负荷分布，活塞顶部直接接触高温燃气，因此头部的热膨胀量要大于裙部，型线设计上采用了上小下大的微锥形设计，同时裙部做了椭圆化处理，销轴方向的尺寸略短于垂直销轴方向，抵消热态下销座方向的膨胀变形，保证活塞在全工况温度下都能和缸壁保持均匀的贴合状态，减少局部磨损。另外，活塞表面的粗糙度也有严格要求，和缸壁配合的外圆表面需要达到合适的光洁度，既可以减少运行摩擦阻力，又能在表面储存微量润滑油，形成稳定的油膜，提升活塞与缸体的使用寿命。
