小型可焊式EPLZON印制电路板结构设计

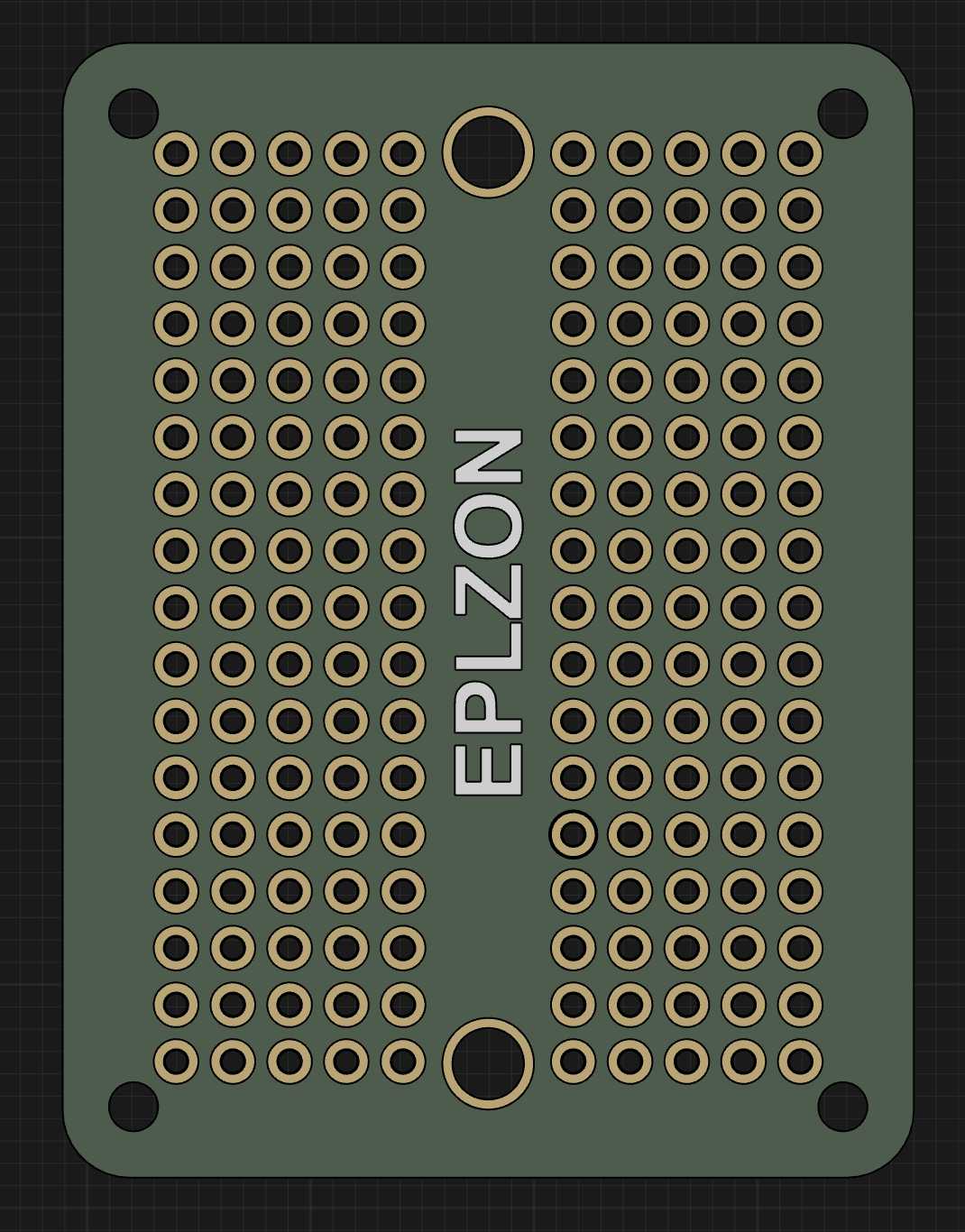

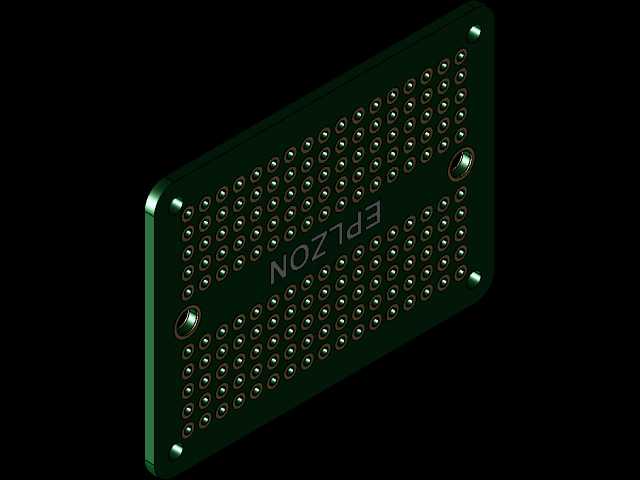

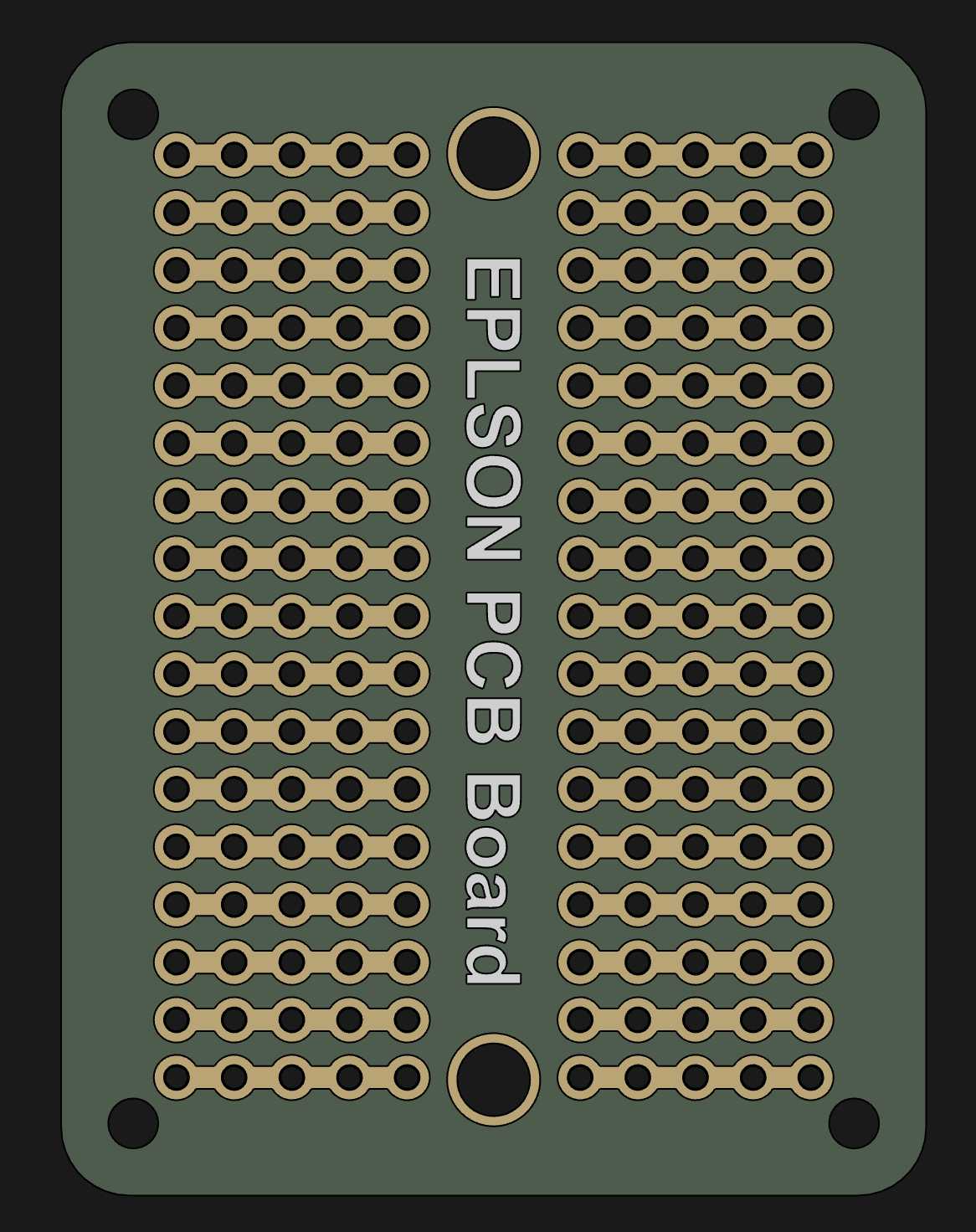

　　在消费电子、小型智能硬件的板级互联场景中，这类小型可焊PCB板是承载贴片元件、实现电路连通的核心载体，区别于常规大尺寸工控板卡，2.0英寸×1.5英寸的紧凑尺寸，刚好适配便携数码产品、小型传感模块、穿戴类设备的内部装配空间，不会挤占过多结构仓容积。从实际装配逻辑来看，板体边缘预留的两个定位安装孔，是结构设计阶段重点考量的安装边界，孔位公差控制在±0.05mm范围内，既可以通过铜柱螺接固定在设备内壳的定位柱上，也能适配回流焊过程中的治具定位需求，避免过炉时板体受热翘曲偏移。板体表面规则排布的焊盘阵列，并非统一规格的通用焊盘，而是按照0805、0603封装阻容件、SOP封装小芯片的引脚间距做了差异化开孔，焊盘边缘做了阻焊层偏移处理，

　　能有效减少波峰焊过程中的连锡、虚焊问题，哪怕是手工焊接调试阶段，也能降低引脚搭锡的概率。设计阶段优先考虑了板体的可焊性基材选型，采用FR-4环氧玻璃布基板作为基底，铜箔厚度选用1oz规格，兼顾载流能力与蚀刻精度，板体边缘做了0.2mm的圆角处理，避免装配过程中锐边划伤设备内部的柔性排线或者绝缘层。从安装适配性来说，板体厚度控制在1.6mm，是行业通用的PCB板厚标准，能适配市面上绝大多数贴片设备的轨道传输宽度，不需要额外调整生产线的导轨参数，小批量试产时可以直接走通用SMT产线，不用定制专属治具。板体表面丝印的EPLZON标识区域，特意避开了元件排布的核心区域，不会遮挡焊盘或者元件丝印位号，生产过程中的目视检测环节，

　　可以快速通过标识确认板卡型号，避免混料。在实际应用场景中，这类小型PCB板既可以作为核心功能载板，直接焊接主控芯片、电源管理元件实现完整电路功能，也可以作为转接板使用，通过板上的焊盘阵列实现不同间距排针、排线的信号转接，解决紧凑空间内不同接口元件的互联问题。设计时特意将两个安装孔设置在板体的对角位置，相比单侧固定的方式，能大幅提升板体安装后的抗振性能，哪怕是用在手持类便携设备中，日常携带产生的振动、轻微跌落冲击，都不会导致板体松动移位。焊盘阵列的排布间距做了等距优化，相邻焊盘的中心距保持1.27mm，既满足常规直插元件的引脚间距要求，也能适配贴片排母的焊接需求，一块板可以兼容多种元件的装配方案，减少不同项目的重复开板成本。

　　板体的布线区域做了内缩处理，距离板边0.5mm范围内不布置走线，避免V-Cut分板过程中损伤走线导致电路断路，生产环节的分板工序良率能提升至少3个百分点。从结构工程师的选型角度来说，这类标准化尺寸的小型可焊PCB板，不需要额外做结构适配，只要设备内部预留出52mm×39mm×2mm的装配空间，加上安装孔对应的固定柱位置，就能直接集成到产品结构中，大幅缩短硬件开发阶段的结构适配周期。板体表面的沉金处理工艺，能让焊盘长期保持不易氧化的状态，哪怕是生产后存放3-6个月再进行焊接，也不会出现焊盘吃锡不良的问题，适合小批量多批次的生产节奏，不用频繁做焊盘表面处理。在调试场景中，板体边缘预留的露铜区域，可以作为测试点使用，不需要额外设计测试焊盘，调试时示波器探针可以直接接触露铜区域抓取信号，减少了样板调试的准备工作。整体设计没有冗余的结构特征，所有孔位、焊盘、板边轮廓都围绕装配可靠性、焊接良率、空间利用率三个核心维度做优化，没有为了外观增加不必要的异形切割，既控制了板卡的制造成本，也提升了不同生产场景下的通用性。
