yataghan型双轴承安装支撑座结构

　　该支撑结构主要面向需要双轴平行输出的传动场景，常见于小型非标传动模组、专用切削设备的进给端、轻载输送线的动力输入端，承担两根平行传动轴的径向与轴向载荷承载功能，同时为轴系提供统一的安装定位基准，避免分散安装带来的轴系平行度偏差问题。结构主体采用6mm厚度钢板拼焊成型，相比一体铸造成型的支撑座，焊接框架的生产周期更短，小批量定制场景下无需开模，可直接通过激光下料、折弯、焊接工序完成毛坯制作，后续仅需对轴承安装位、连接基准面做精加工即可满足使用要求，适配多品种小批量的设备改装、专用机型开发场景。

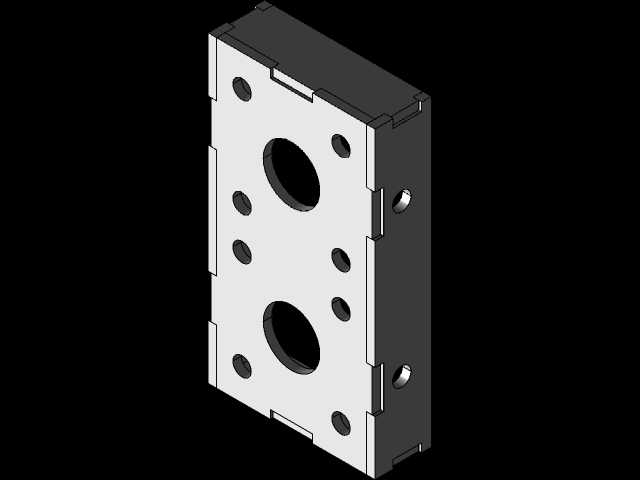

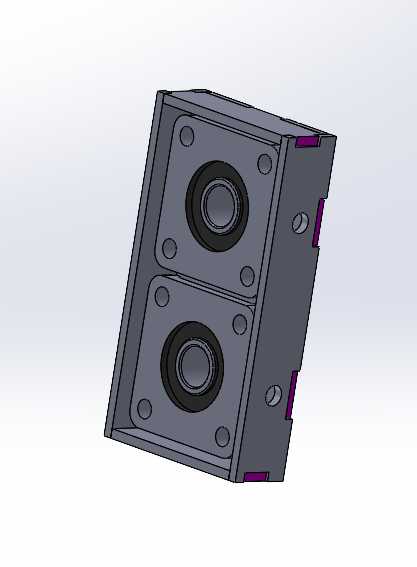

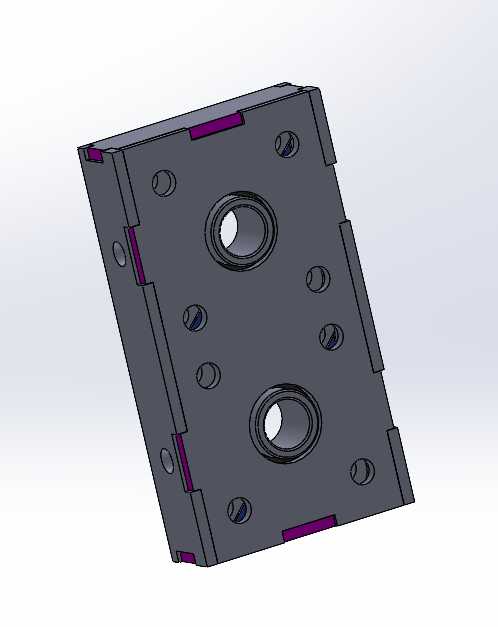

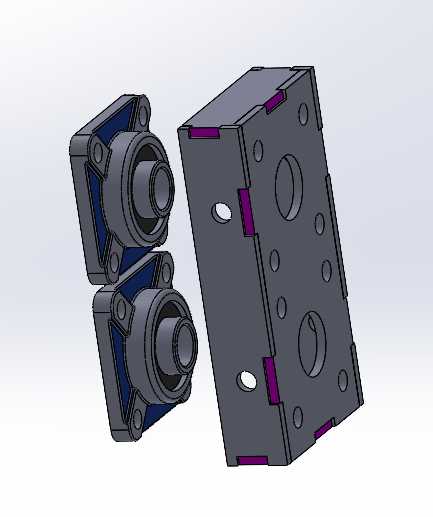

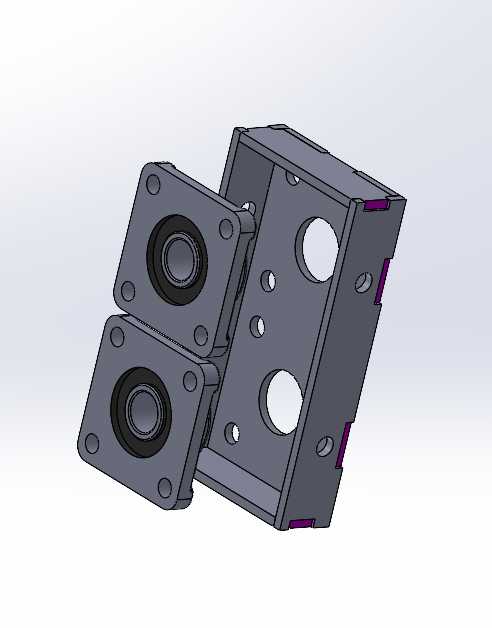

　　从功能设计来看，结构分为主框架与两个轴承安装块两个功能部分，主框架承担整体安装固定、载荷传递的作用，框架上开设的大尺寸通孔为轴系穿设、传动带或联轴器的安装预留操作空间，侧面分布的小直径孔为框架自身的安装固定孔，可通过螺栓将整个支撑座固定在设备的安装基板上，孔位排布避开了内部轴承的安装空间，不会出现螺栓与轴承外圈干涉的问题。两个独立的轴承安装块通过螺栓固定在主框架的同一侧端面，每个安装块上集成了带安装法兰的轴承位，可直接嵌入标准深沟球轴承或角接触轴承，法兰面上的四个通孔用于轴承的轴向压盖固定，防止轴系运转过程中轴承出现轴向窜动。

　　设计过程中优先考虑了组装便利性，焊接框架的所有拼接焊缝均设置在非安装面位置，焊接完成后仅需对轴承安装块的贴合面、框架的安装底面做铣削加工，即可保证两个轴承安装位的同轴度、以及两个安装块之间的轴间距公差，无需对整个框架做全表面加工，有效控制加工成本。框架的边角位置做了避空缺口设计，既可以减少焊接过程中的应力集中，也能避免安装时与设备上的其他凸起构件产生干涉。安装边界方面，主框架的安装孔位按照标准模组安装孔距排布，可直接适配常见的铝型材机架、钢板安装台的孔位，无需额外做转接板设计；两个轴承安装块的突出高度经过核算，安装轴承后轴端的伸出长度可适配常见的同步轮、联轴器的安装尺寸，不会出现轴端过长或过短需要二次加工的问题。

　　实际使用中，该支撑结构可承受单轴最高0.5kN的径向载荷，适配轴径15-20mm的转动轴，轴系平行度可控制在0.02mm以内，满足轻载传动场景下的运转精度要求，焊接框架的刚性经过验证，在额定载荷下形变量不超过0.01mm，不会因为框架变形导致轴承卡滞、轴系运转异响等问题。结构没有集成额外的yataghan构件，仅作为通用的双轴承支撑基座使用，可根据不同的使用需求搭配对应的传动构件，拓展性较强。
