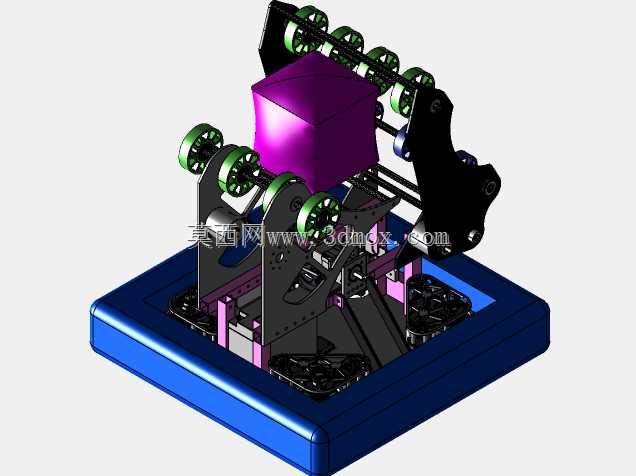

FRC赛事立方体迷你竞技机器人结构

　　该款立方体构型的轮式竞技机器人，主要面向青少年机器人竞技赛事的对抗场景设计，可完成场地内立方体道具拾取、投射、对抗防守等核心赛事动作，整体结构围绕紧凑性、动作响应速度、对抗稳定性三个核心维度展开设计。整体采用上下分层的布局逻辑，底部为承载全机重量的轮式行走单元，搭载MK4转向底盘结构，四个角点布置独立驱动轮组，每个轮组集成驱动电机、转向舵机与减震支撑结构，可实现全向移动、原地自旋、斜向平移等多种行走姿态，满足赛事场地内狭小空间快速机动、规避对抗、快速到位的动作需求，底盘框架采用高强度铝合金板材拼接而成，关键受力位置设计有三角加强筋结构，抵消对抗过程中来自侧向、正向的碰撞冲击力，避免行走机构变形导致的行走精度下降。

　　中部为核心功能执行层，布置有改进型公差宽进气飞轮投射机构，该机构采用上下对置的双飞轮结构，飞轮外圈包覆高摩擦系数的弹性包覆层，通过调整两个飞轮的转速差可实现投射角度、投射初速度的微调，宽进气的导料通道设计可降低立方体道具进入飞轮组的对位精度要求，即使道具存在一定角度偏移也可顺利进入投射通道，大幅提升机构的容错率，飞轮驱动电机通过同步带轮组与飞轮轴连接，传动比经过匹配调校，可在短时间内将飞轮加速至额定转速，满足连续投射的动作节奏需求。上部为功能承载舱，采用立方体构型的封闭舱体设计，可根据赛事规则需求快速更换内部搭载的功能模块，比如视觉识别模块、辅助防守结构、道具存储结构等，舱体采用快拆式安装结构，通过四个角点的快拆销与下部框架连接，

　　无需额外工具即可完成舱体的拆装更换，适配不同赛事阶段的功能调整需求。整机的安装边界控制在立方体框架范围内，所有外露的轮组、飞轮结构均未超出底部承载底座的外轮廓，避免对抗过程中外凸结构被对方机器人勾挂导致的结构损坏，底部底座采用高抗冲的工程材质制作，下边缘设计有倒角结构，可在发生碰撞时引导冲击力沿底座斜面分散，降低碰撞对内部精密传动结构的冲击。从结构设计的细节来看，所有传动部件的安装位均设计有可调腰型孔，可在装配阶段调整皮带张紧度、飞轮间隙、轮组定位精度，抵消零件加工带来的公差累积，走线槽全部集成在框架型材的内部空腔中，避免线缆外露被运动部件剐蹭或是对抗过程中被拉扯断裂，所有电气元件的安装位均设计有减震垫，降低行走、

　　投射过程中的振动对电气元件灵敏度的影响。该结构可作为同类型竞技机器人设计的参考蓝本，也可通过简化功能模块改造为小型仓储搬运机器人、教学演示机器人的基础底盘，其全向移动底盘的布局逻辑、飞轮投射机构的容错设计思路，均可迁移至其他小型移动机器人的设计工作中，帮助结构设计人员快速完成紧凑构型移动机器人的方案搭建与参数匹配，减少前期方案迭代的时间成本。
