FTC赛事用3D打印面条旋转轮基座结构

该旋转轮基座是面向青少年机器人竞赛场景设计的功能结构件，主要服务于FTC赛事机器人的物料拾取输送机构，作为面条轮（即柔性轮式拾取机构）的核心安装载体，承担多组旋转轮的定位、支撑与管路集成功能。从实际赛事应用来看，这类基座多用于机器人前端的 intake 拾取单元，需要在高速运转、频繁碰撞的赛场环境下保持结构稳定性，同时兼顾轻量化要求，避免增加机器人整体负载影响机动性能。

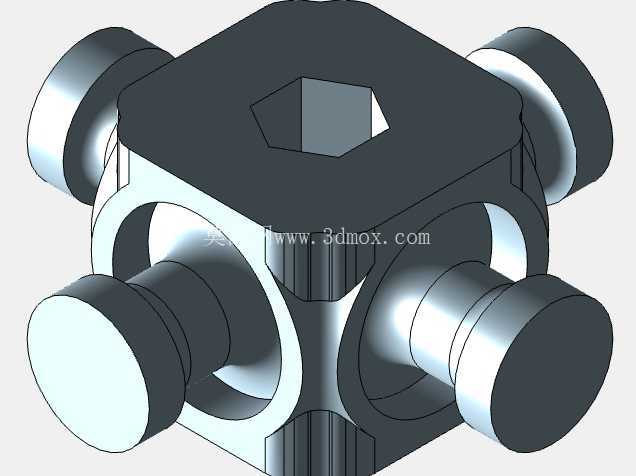

设计层面采用了对称式多接口布局，四个方向均预留了轮轴安装位，可根据赛事任务需求灵活配置2组或4组旋转轮，适配不同尺寸、不同材质的竞赛物料拾取需求。基座中心设置5毫米六角形轴孔，可直接与标准六角驱动轴配合，无需额外加工键槽或定位结构，装配时可直接穿入传动轴实现扭矩传递，六角形的配合面能有效避免轴与基座之间的相对转动，保证动力传输的可靠性，即使在高速正反转切换的工况下也不会出现打滑松脱的问题。

基座侧面预留了T形凸起的管路固定结构，组装时可将乳胶医用管嵌入T形槽内，再用小型扎带沿凸起周边的固定位捆扎锁紧，这种固定方式无需在基座上打孔或设计复杂的管夹结构，既简化了3D打印的成型难度，减少支撑材料的使用，又能保证乳胶管的固定强度，在轮组高速旋转拾取物料时，乳胶管不会因为离心力或物料碰撞出现移位脱落。乳胶管作为旋转轮的柔性接触层，可增大与物料之间的摩擦力，提升拾取成功率，同时柔性材质能在碰撞硬质物料或赛场边界时起到缓冲作用，避免刚性结构直接受力损坏。

从安装边界来看，该基座采用一体化3D打印成型，整体外形为近似立方体的对称结构，四个轮轴安装位的同轴度在打印时可通过模型参数直接保证，无需后续二次机加工校准，打印完成后去除少量支撑即可直接投入装配。轮轴安装位设计有阶梯式定位面，旋转轮装入后可通过轴肩实现轴向定位，配合卡簧或紧定螺钉即可完成轮组的固定，装配流程简单，适合竞赛场景下的快速拆装与调试更换。基座的壁厚经过针对性优化，在保证结构强度的前提下尽可能减少材料用量，降低打印成本与零件重量，内部采用局部加强筋结构，在轴孔受力集中区域提升结构刚性，避免长时间运转后出现轴孔开裂或变形的问题。

实际使用中，该基座可兼容多种规格的柔性旋转轮，用户可根据拾取物料的重量、表面材质调整乳胶管的直径与安装数量，也可通过更换不同长度的驱动轴调整轮组的伸出距离，适配不同的机器人前端布局。对称式的结构设计使得基座无需区分安装方向，四个方向的接口完全一致，装配时可任意调整朝向，降低现场调试的出错概率。管路固定位的T形槽尺寸经过适配，可兼容常用规格的乳胶管与扎带，无需定制特殊固定件，所有装配耗材均为通用标准件，便于参赛队伍快速采购与替换。
