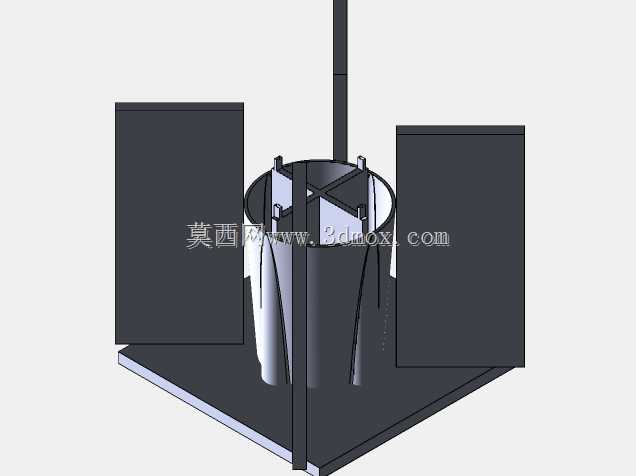

在航天箭体结构装配环节,翼片类构件与环形定位件的同轴度、周向位置度偏差,会直接影响箭体飞行阶段的气动稳定性,传统装配作业多采用划线定位、多点块规找正的方式,单组构件找正周期长,且不同操作人员的作业习惯差异容易带来累积误差,难以满足批量箭体组件的装配一致性要求。这套集成对齐工装的核心设计逻辑,就是将翅片的周向定位、定心环的同轴约束、构件的垂直支撑三个功能整合到同一基座上,省去多工序反复拆装找正的步骤。从结构布局来看,工装底部采用整块平板作为安装基准面,平板的平面度公差控制在0.05mm以内,所有定位组件的安装基准都直接取自该平板,避免多层转接带来的基准偏移。平板中心设置的筒状定位座,内径与定心环的外径采用H7/g6的间隙配合,
装配时定心环可直接落入定位座内,无需额外调整即可保证与基座基准的同轴度,定位座侧壁开设的多组通槽,对应每一片翅片的安装位置,槽体的宽度与翅片根部的厚度匹配,槽的对称面与筒状定位座的轴线重合,保证翅片装入后其对称平面与定心环轴线的位置度偏差控制在0.1mm以内。筒状定位座中心设置的十字形分隔筋,一方面可以增强筒状结构的刚性,避免长期使用后筒壁发生形变影响定位精度,另一方面可以作为翅片根部的轴向定位面,控制翅片插入的深度,保证所有翅片的轴向安装位置一致。工装两侧设置的立式定位板,板面与基座平板保持垂直,垂直度公差不超过0.08mm,板面上预留的压紧件安装孔位,可以在翅片和定心环就位后,通过快速夹钳对构件施加均匀的压紧力,
避免焊接或者紧固作业过程中构件发生位移。考虑到航天构件多采用薄壁铝合金或者复合材料制作,工装所有与工件接触的定位面都做了圆角倒钝处理,避免装夹过程中刮伤工件表面,同时定位面的粗糙度控制在Ra1.6以下,减少工件装入时的摩擦阻力。在实际作业场景中,操作人员可先将定心环放置到中心筒状定位座内,确认环体端面与定位座台阶面完全贴合后,再逐片将翅片沿对应通槽插入,直到翅片根部抵到十字分隔筋的定位面,此时翅片的外侧面刚好与两侧立式定位板的工作面贴合,后续即可直接开展焊接或者紧固件连接作业,全程无需反复测量调整位置。这套工装的安装边界充分考虑了车间作业台的通用尺寸,底部平板的长宽尺寸适配常规装配工作台的台面规格,
整体高度控制在操作人员站立作业的舒适区间,无需额外垫高或者挖坑安装,可直接放置在现有作业台上投入使用。工装的所有定位组件都采用模块化设计,若后续需要适配不同规格的箭体组件,仅需更换中心筒状定位座和对应尺寸的立式定位板即可,基座平板和支撑结构可通用,降低了多型号适配的改造成本。在结构刚性设计上,底部平板背面设置了交叉加强筋,避免平板长期承重发生翘曲,立式定位板与基座之间采用销定位加螺栓紧固的连接方式,保证反复拆装后定位精度不会出现明显衰减。针对装配过程中可能出现的焊渣飞溅、金属碎屑残留问题,工装所有定位槽和配合面都设计了排屑缺口,日常维护时仅需用压缩空气吹扫即可清理残留杂物,不会因为碎屑堆积影响工件的装配到位精度。相较于传统的分散式定位工装,这套集成结构将原本需要三道工序完成的找正作业整合为一次装夹完成,单组构件的装配时间可缩短60%以上,同时完全消除了人工划线带来的人为误差,不同批次装配的构件位置度偏差离散度可控制在0.05mm以内,完全满足航天构件装配的精度要求。
