小型电机性能测试专用夹具装置

　　在小型电机量产前的性能验证环节，多数测试工位会遇到待测电机固定不稳、接线干涉、测试操作流程繁琐的问题，这款测试夹具正是针对小尺寸直流电机的出厂前性能检测场景设计，可直接嵌入生产线末端的抽检工位，也可放置在实验室研发测试台使用，适配直径20mm到35mm区间的常规小型圆柱壳体直流电机，覆盖多数小家电、小型传动机构所用的驱动电机测试需求。

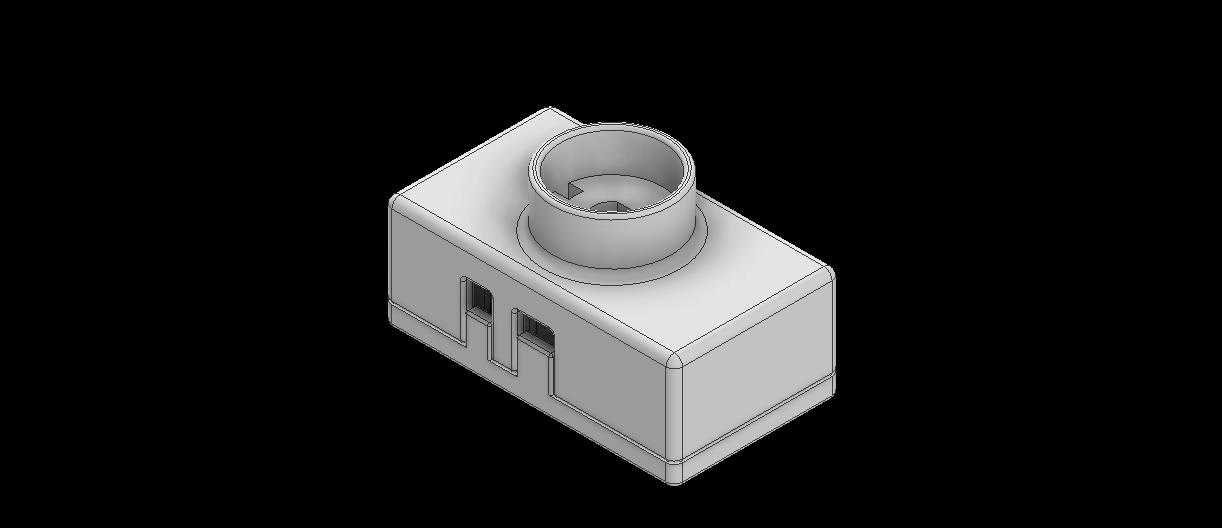

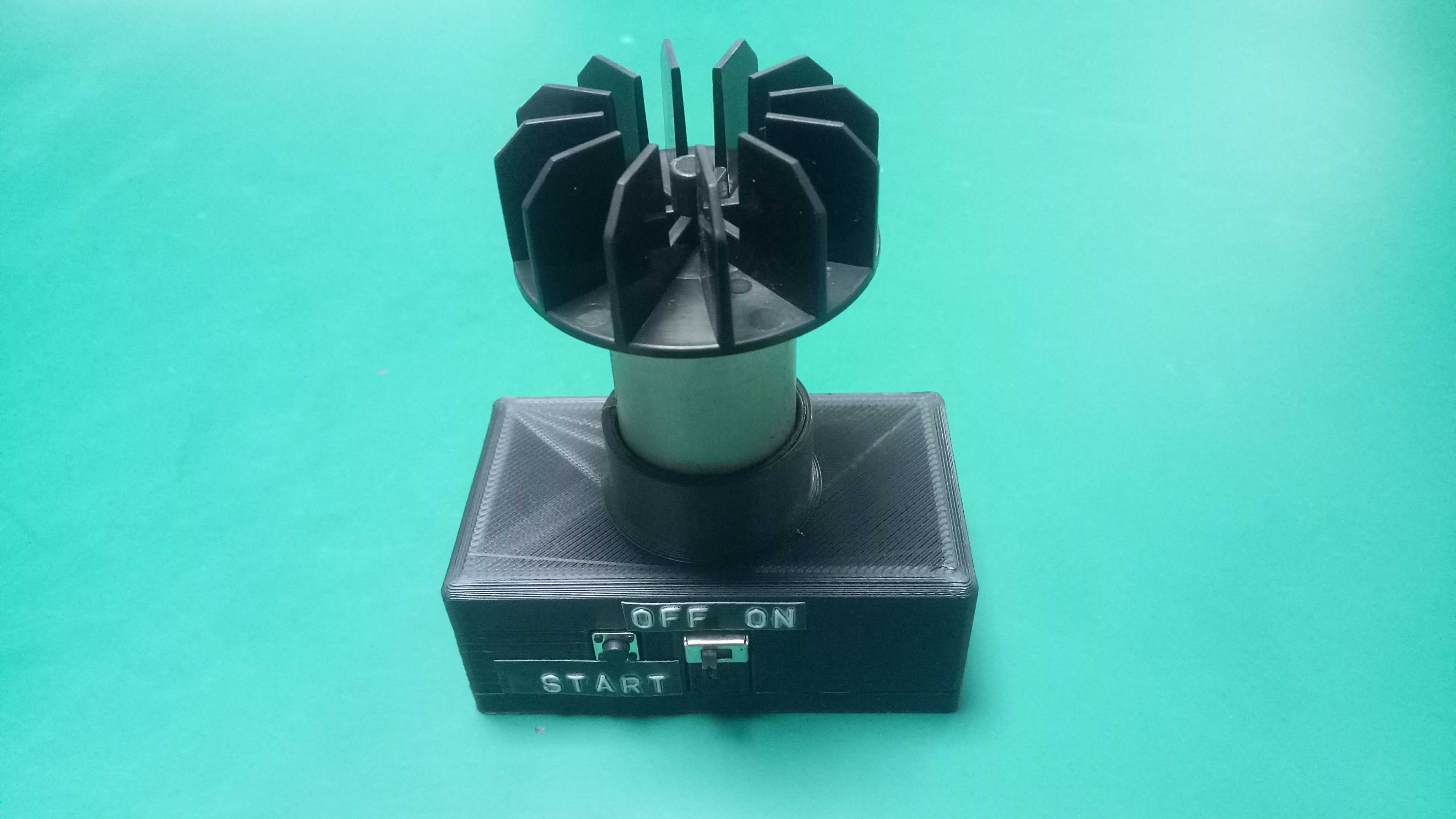

　　从结构布局来看，装置分为底部控制基座、中部电机固定套筒、上部测试负载风轮三个核心部分，底部基座采用方形壳体设计，长宽尺寸控制在80mm*80mm，整体高度含上部负载结构不超过150mm，可直接放置在常规测试工作台面，不需要额外打孔安装，基座侧面预留的开关区域集成了电源通断与启动触发按键，测试人员不需要额外外接控制开关，单手握持待测电机即可完成装夹与启动操作，减少测试过程中的多余动作。中部的固定套筒采用台阶式内孔设计，内壁做了微幅防滑纹路处理，不需要额外锁紧螺丝即可靠抱紧电机圆柱壳体，避免电机高速运转时出现跟转、窜动的问题，套筒与基座之间采用快拆式连接结构，针对不同外径的待测电机，只需要更换对应内孔尺寸的套筒即可完成适配，整个更换过程不需要工具辅助，10秒内即可完成切换，适配多规格小电机的快速换型测试需求。上部的测试负载采用放射状扇叶结构，直接与电机输出轴插接配合，扇叶的转动惯量经过精准核算，可模拟电机带动常规风阻类负载的实际运行工况，测试过程中可直观通过扇叶转动状态判断电机启动性能、运转平稳性，也可配合外置测速传感器采集电机的转速、启动电流等核心参数，扇叶边缘做了圆弧倒角处理，避免测试过程中剐蹭操作人员，同时扇叶与套筒顶部预留了5mm的安全间隙，不会出现运转摩擦的异响问题。

　　设计过程中优先考虑了测试操作的便捷性，整体结构没有复杂的传动部件，所有非电子件均采用硬质耐磨材质加工，长期反复装夹电机也不会出现内孔磨损导致的固定松动问题，基座内部预留了标准电池仓空间，可直接采用常规干电池供电，不需要外接电源线缆，方便在不同测试工位之间转移使用，也可根据测试需求外接可调直流电源，满足不同额定电压电机的测试要求。基座表面的按键标识采用凹陷式填色处理，长期频繁按动也不会出现标识磨损脱落的问题，按键的触发力度设置在15N左右，避免测试过程中误触导致的测试中断。

　　从安装边界来看，装置底部做了整面防滑胶垫铺设，即使电机高速运转产生小幅振动，整个夹具也不会在光滑工作台面出现滑移，不需要额外的压块固定，上部负载扇叶的最大旋转直径为60mm，测试时只需要在装置周边预留20mm的安全操作空间即可，不会占用过多测试台的有效使用面积。针对不同测试场景的需求，基座侧面还预留了接线拓展槽，可直接外接电流、电压采集模块，不需要额外改动夹具结构，即可拓展出电机空载电流、负载电流、启动扭矩等多参数的测试能力，适配从研发阶段的性能验证到量产阶段的出厂抽检等不同环节的使用需求。

　　在实际使用过程中，测试人员只需要将待测电机插入中部固定套筒，确保电机输出轴与上部负载的插接孔对准，按下基座上的电源开关与启动按键，即可观察电机的运转状态，整个装夹测试过程不需要额外的接线、锁紧操作，单工位的测试耗时可压缩到10秒以内，大幅提升小电机批量测试的效率。同时整个装置的结构没有易损易耗件，除供电电池外不需要定期更换配件，长期使用的维护成本极低，适合在小型电机生产、质检、研发等多个场景下长期使用。
