适配5L食品级PP桶的齿轮驱动翻滚装置

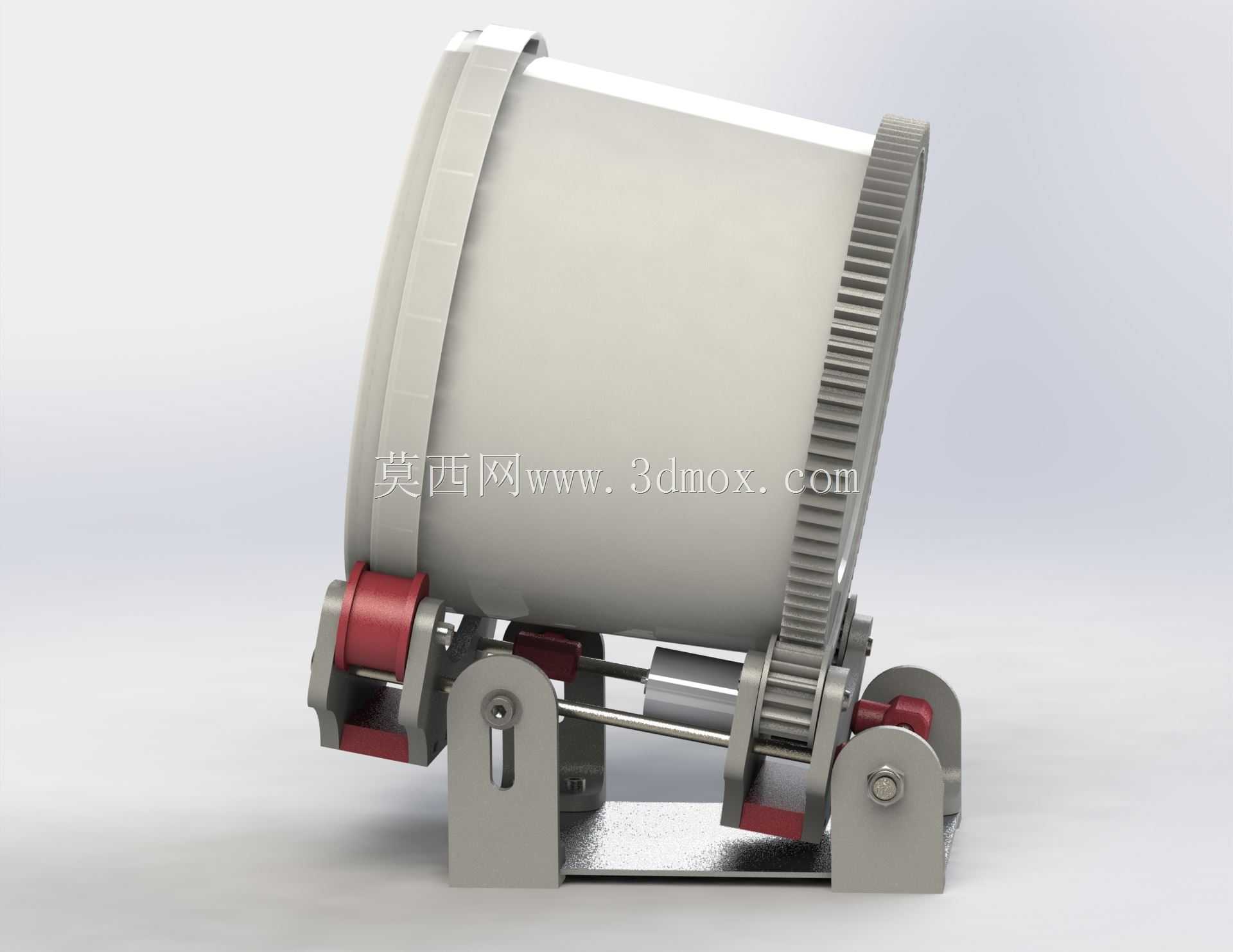

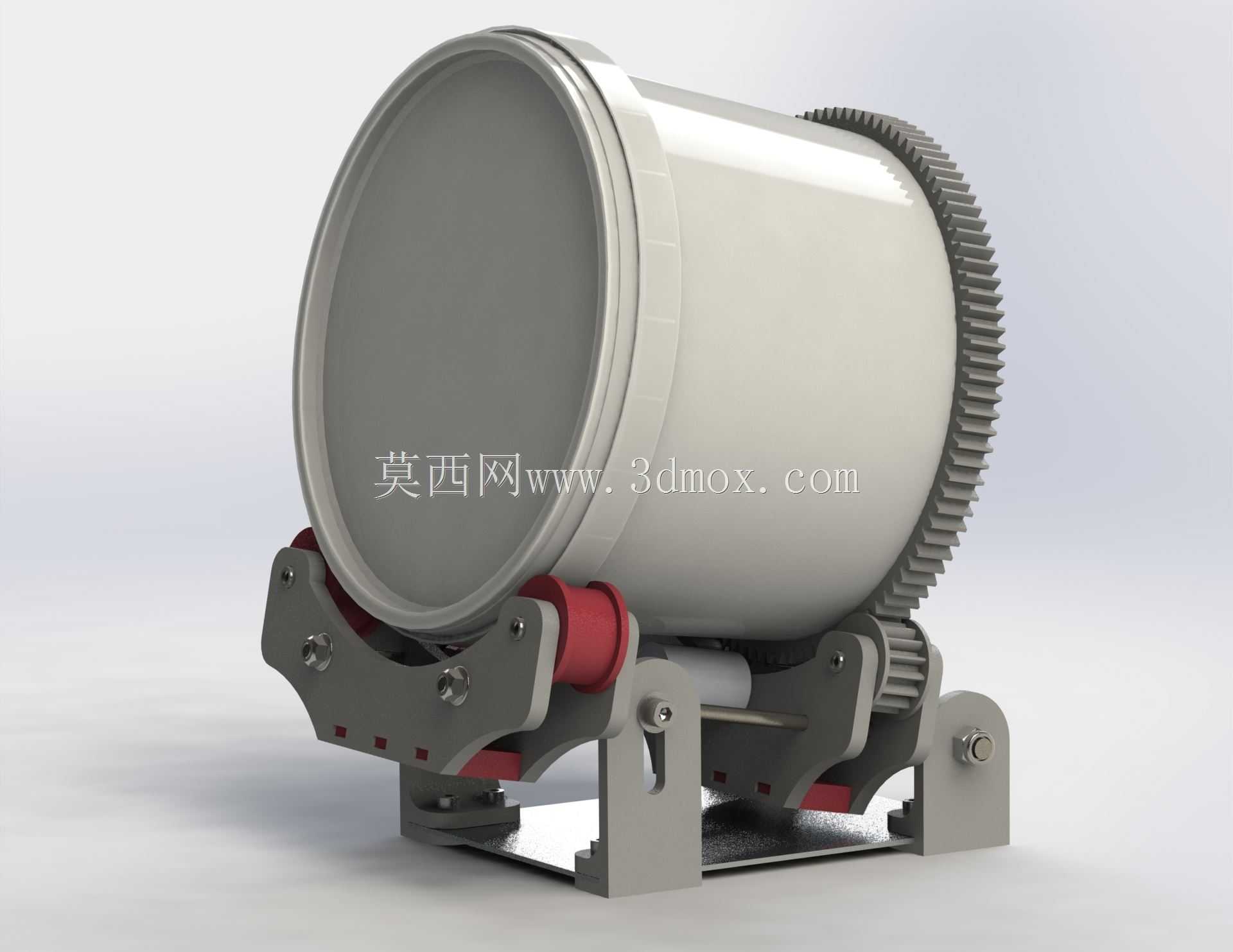

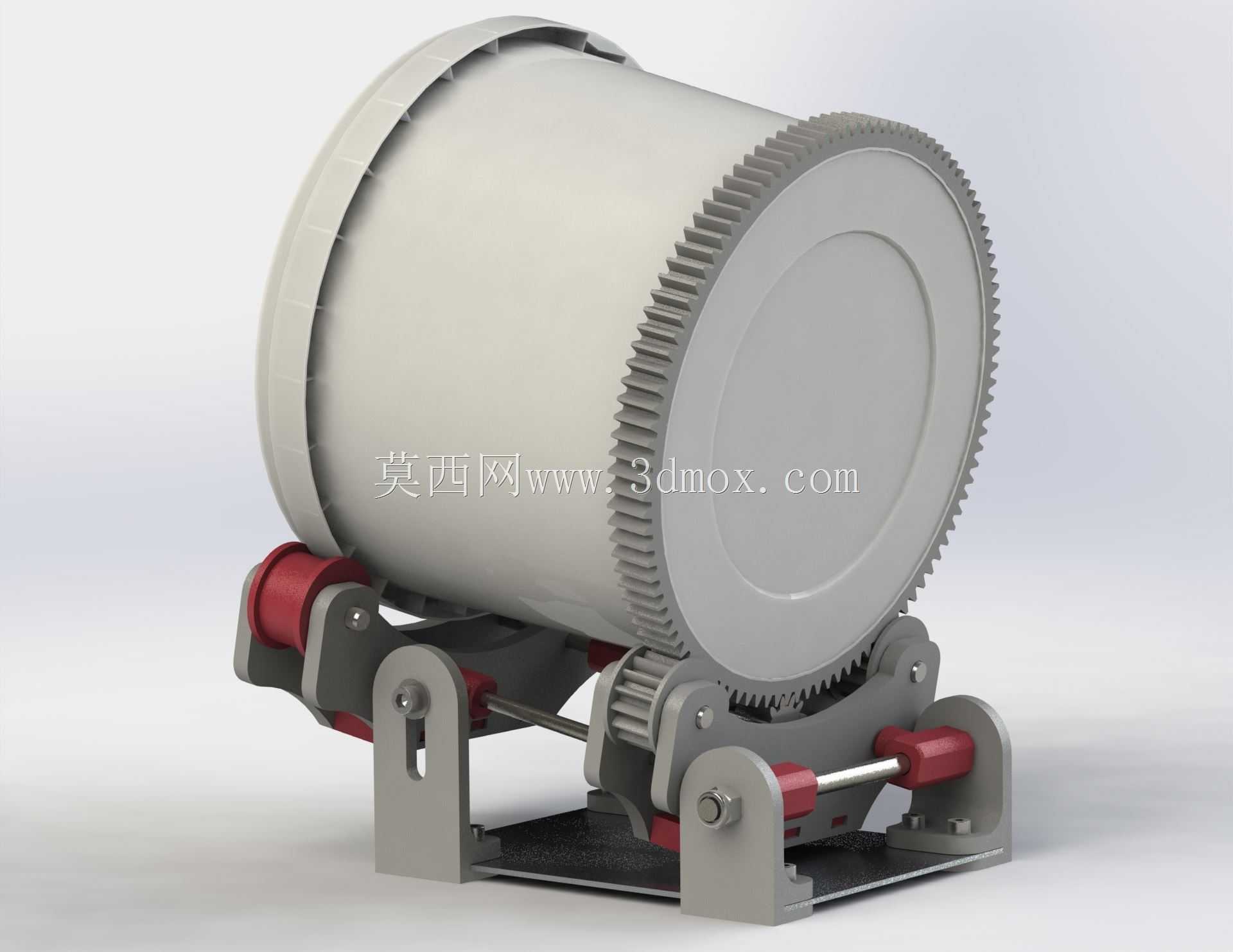

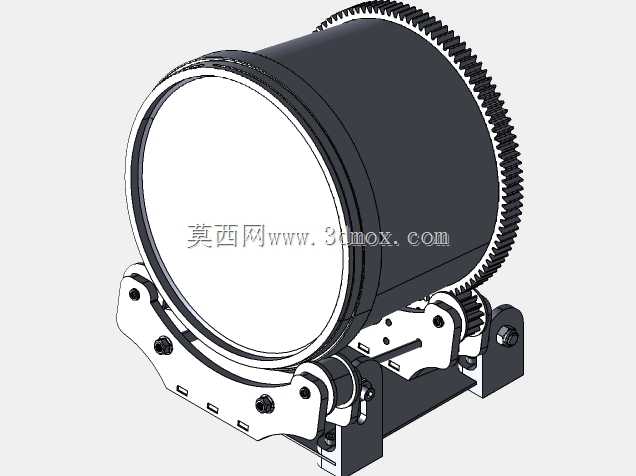

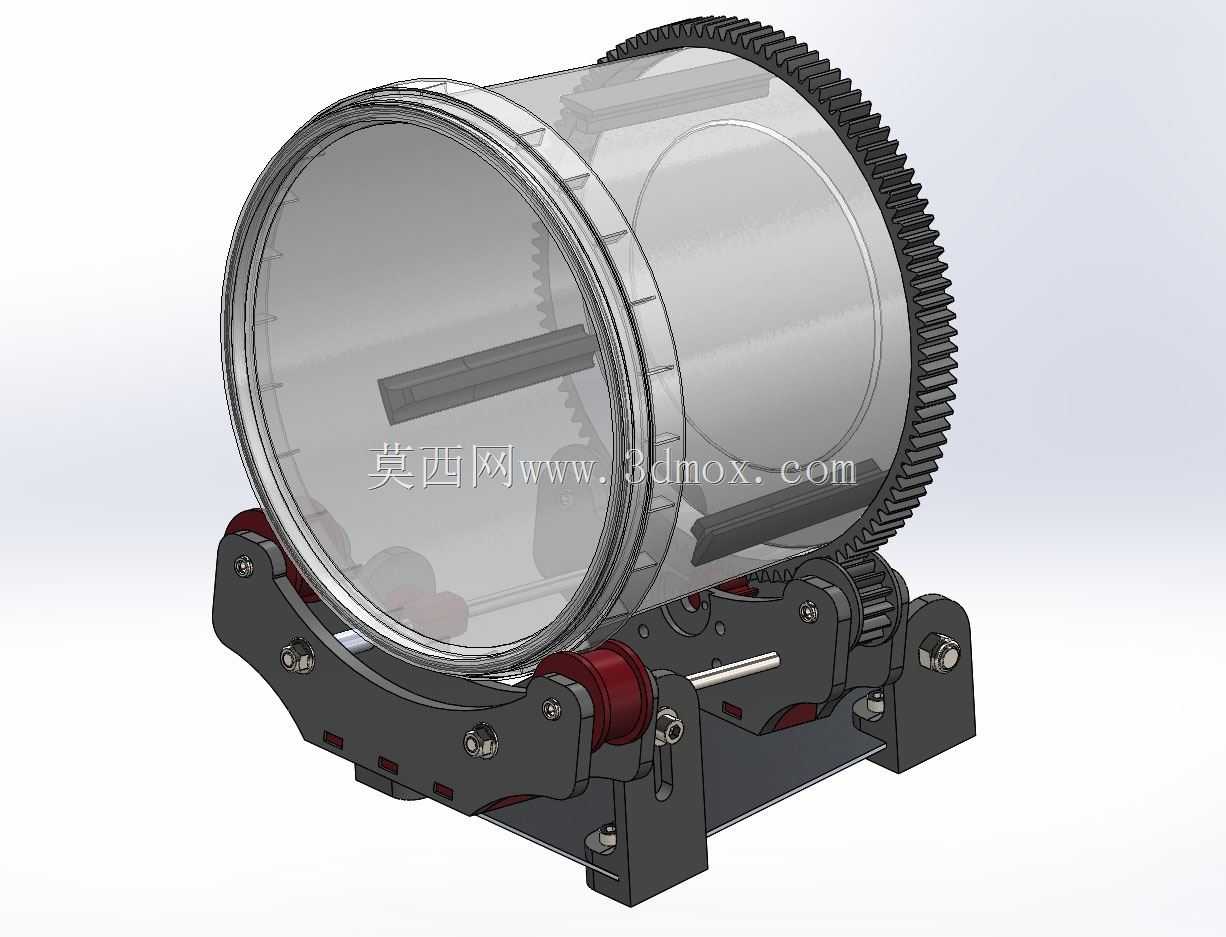

　　这套翻滚装置的核心适配对象是市面流通的标准5L食品级PP桶，在小型食品加工、实验室配料、家用DIY物料混合场景中，能替代人工完成桶内物料的匀速翻滚混合作业，避免人工摇晃带来的劳动强度大、混合均匀度差、物料溅出等问题。从结构设计逻辑来看，整套装置采用卧式托轮支撑加侧边齿轮驱动的布局，没有采用传统整桶夹持的复杂结构，而是通过底部两组带缓冲衬垫的弧形托座直接承托桶身，托座上的红色缓冲件采用软质耐磨材质，既可以增大与PP桶外壁的摩擦力防止转动时打滑，又能避免硬质金属结构刮花食品桶外壁，符合食品接触周边部件的防护要求。驱动侧的大齿圈直接嵌套在桶身靠近端部的位置，齿圈与下方的小驱动齿轮啮合，传动比经过匹配计算，

　　能让桶身以每分钟十余转的低速平稳转动，转速区间避开了物料离心贴壁的临界值，保证桶内物料在转动过程中靠自重反复跌落、掺和，达到均匀混合的效果。支撑机架采用折弯钢板焊接成型，底部为平整的安装基面，四个安装脚预留了螺栓固定孔，可直接固定在工作台面或者移动支架上，整体安装边界的长宽尺寸控制在350mm*280mm范围内，高度不超过300mm，不会占用过多操作台面空间，适配小型作坊、家庭工作室的场地条件。两侧的支撑臂采用对称式设计，托座与支撑臂之间通过铰接轴连接，可在小范围内自适应调整开合角度，适配桶身制造过程中存在的微小尺寸公差，避免出现卡滞或者过松打滑的情况。齿轮传动部分没有设置额外的密封外壳，是考虑到该装置的使用场景多为干燥、

　　无大量粉尘的食品处理或配料环境，开放式结构更便于日常清理残留的物料碎屑，也能降低整体制造成本。托轮组件的转轴处采用自润滑轴承，无需频繁加注润滑油，减少维护工作量，同时避免油污滴落污染食品桶的风险。在实际使用时，只需将装好物料的5L标准PP桶放置在两组托座之间，确保桶身齿圈与下方驱动齿轮完全啮合，启动驱动源后桶身即可平稳转动，完成混合作业后直接取下桶即可，无需额外的拆装锁紧步骤，操作门槛极低。设计过程中特意将重心控制在机架中心偏下的位置，即使桶内装满5L物料，整机运行时也不会出现晃动、侧翻的情况，底部安装孔的位置经过重心校核，固定后可承受满负载连续8小时运行的稳定性要求。整套结构没有复杂的异形零件，大部分构件为标准板材切割、折弯、

　　焊接加工而成，齿轮部分采用标准模数的直齿圆柱齿轮，加工难度低，普通机加工车间即可完成生产制造，备件替换也十分方便。针对食品场景的使用需求，所有与桶身接触的金属部件都做了圆角钝化处理，没有尖锐毛刺，缓冲衬垫采用符合食品接触要求的橡胶材质，不会对PP桶造成污染，也不会在长期使用过程中掉屑混入物料。装置的驱动端预留了标准电机安装位，可根据使用需求搭配不同功率的低速电机，既可以接市电使用交流减速电机，也可以搭配直流电机适配移动作业、无市电供应的户外场景。在结构强度校核阶段，针对托座、支撑臂、齿轮啮合处的受力都做了有限元验证，满负载运行时最大应力远低于材料屈服强度，不会出现结构变形、齿根断裂等失效问题。弧形托座的弧度完全匹配5L标准PP桶的外壁曲率，接触面积达到桶身周长的六分之一，单位面积压力小，长期使用也不会将PP桶挤压变形。
