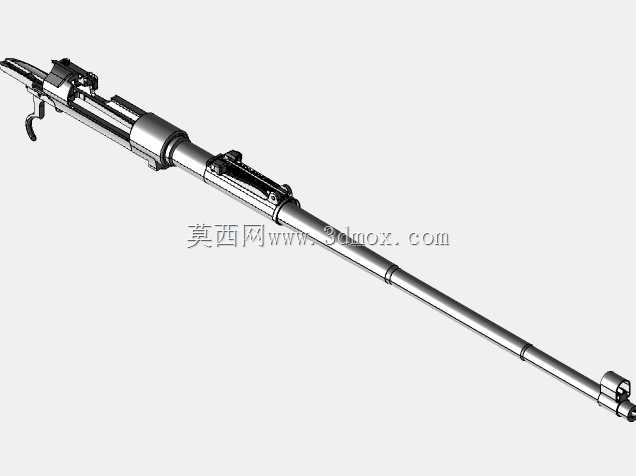

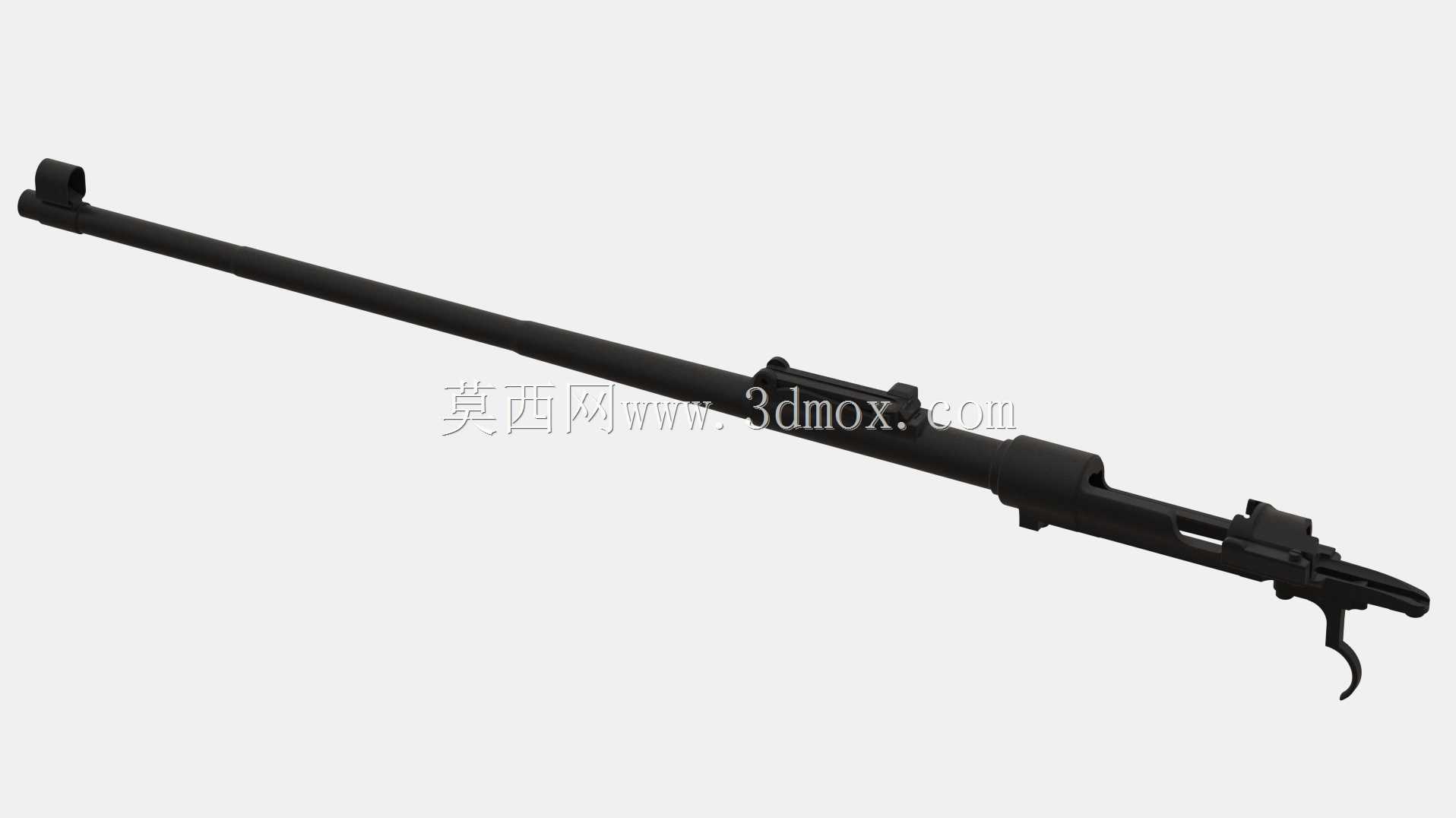

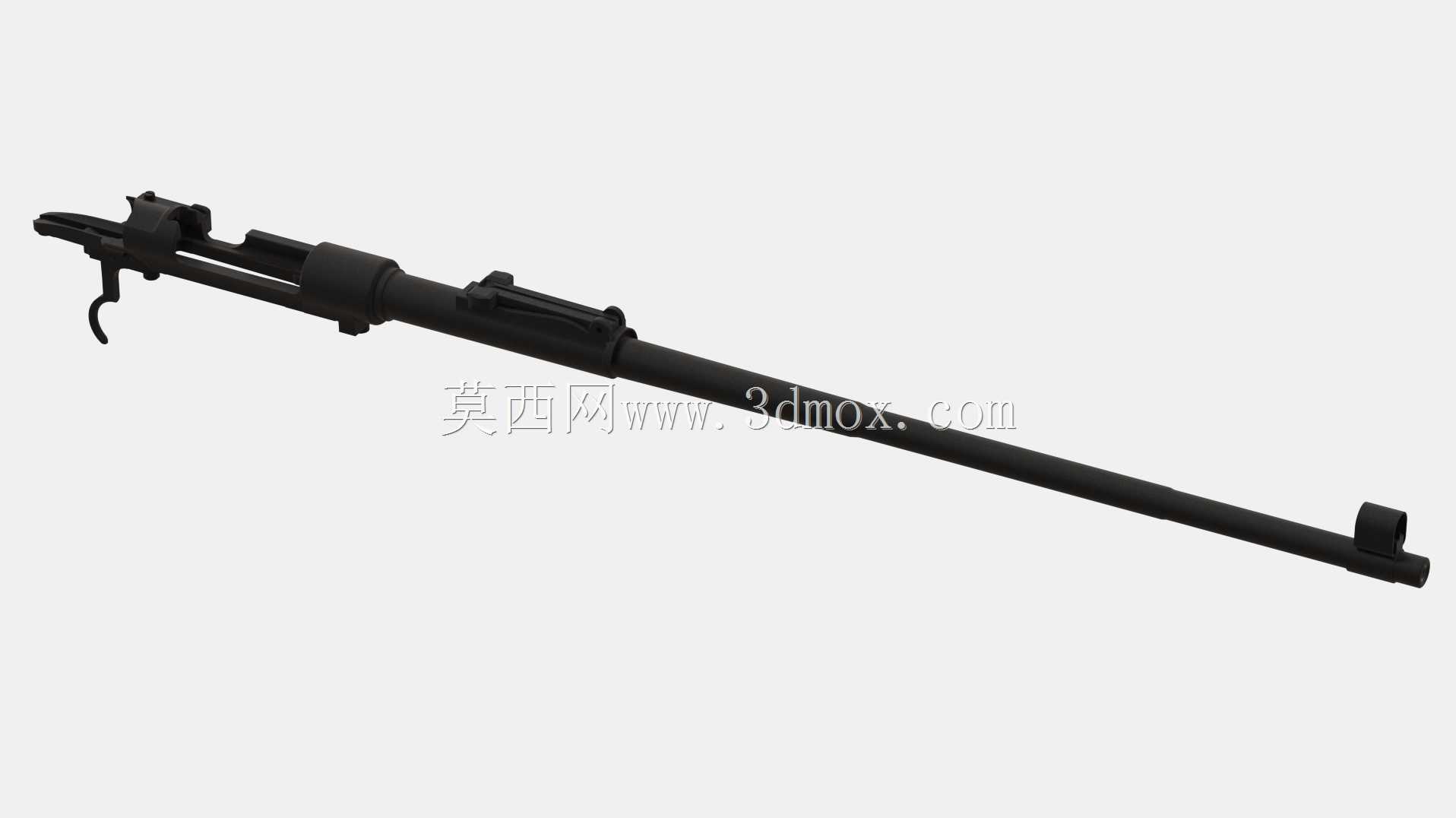

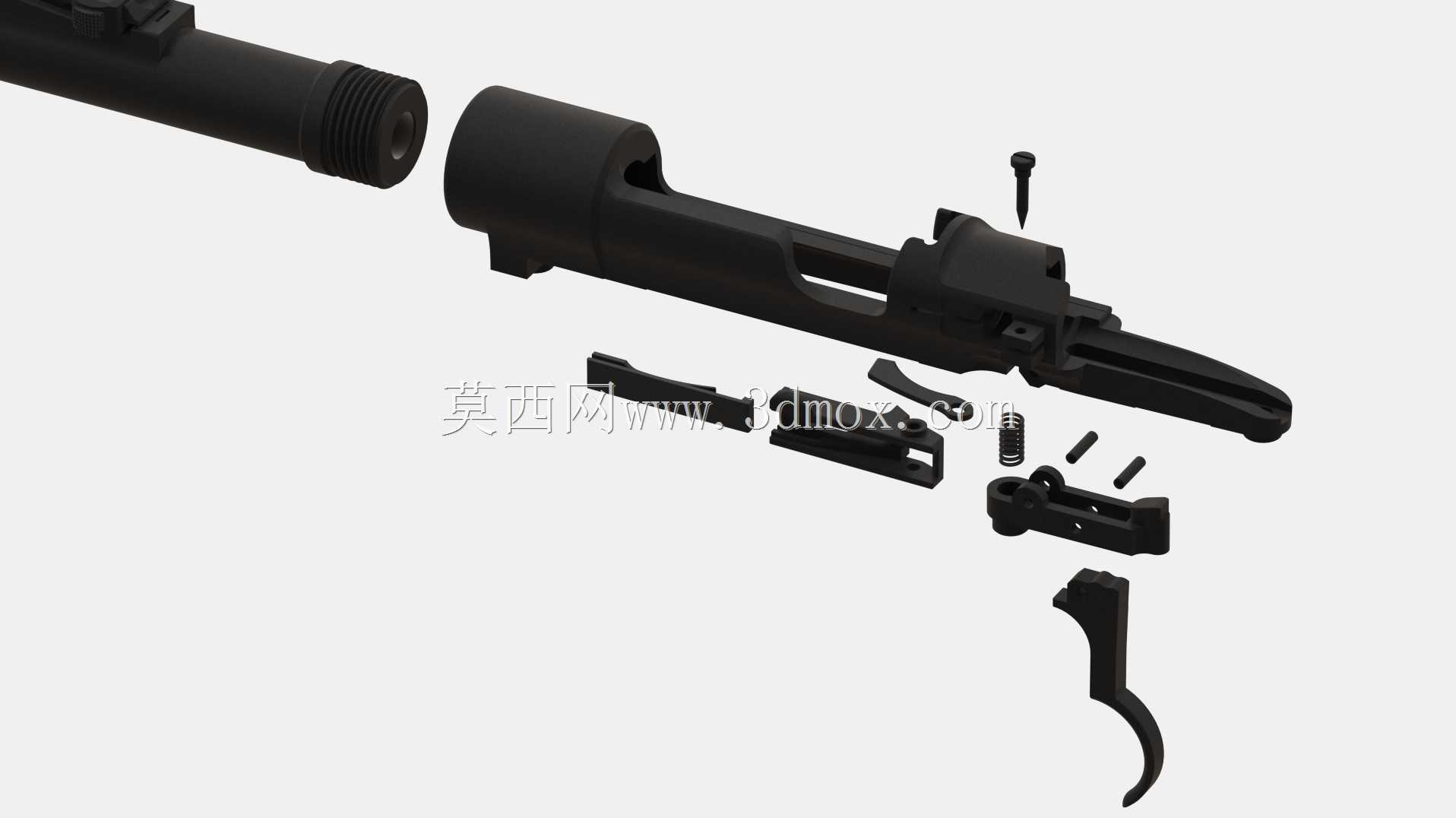

Kar98k步枪枪管组件结构三维建模

　　轻武器领域的结构设计中，枪管组件是承担发射载荷、保证弹丸导向精度的核心功能单元，本次建模的Kar98k枪管组件，还原了该型栓动步枪枪管部分的完整装配结构，覆盖从枪管本体到配套准星座、固定箍、背带环、前护木固定卡扣等全部附属装配构件，可用于轻武器结构原理演示、枪械结构教学、同比例仿真模型制作等多个场景。从实际功能层面看，该枪管组件承担的核心作用是为弹丸提供稳定的加速导向通道，同时作为前端支撑结构连接护木、准星、背带挂点等附属部件，在枪械整体结构中承担发射时的轴向冲击载荷，所有装配结构的位置精度直接影响枪械的射击散布表现。设计还原过程中，优先保证各装配接口的位置匹配度，枪管本体采用细长轴类结构建模，整体沿轴向保持均匀壁厚过渡，

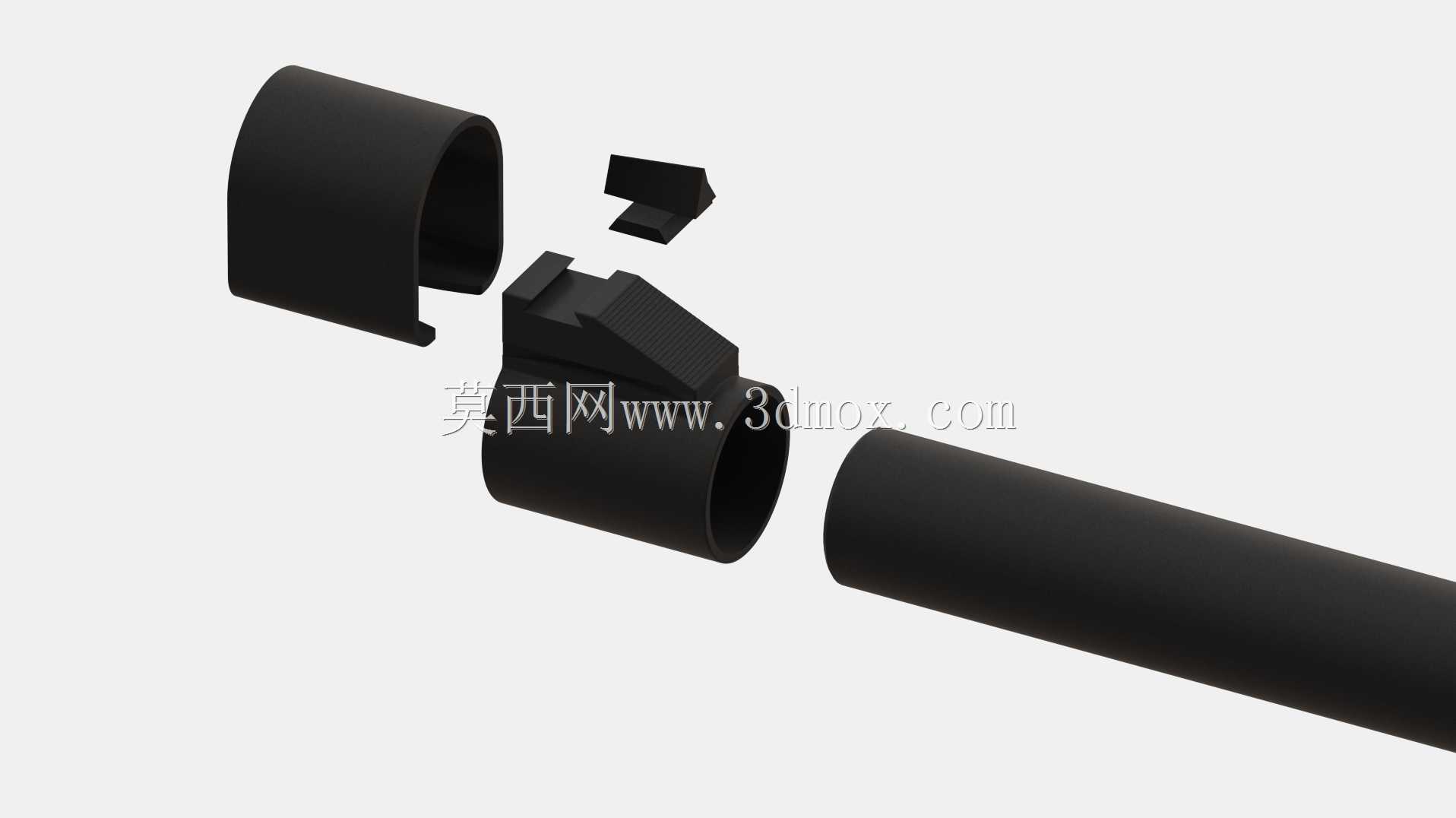

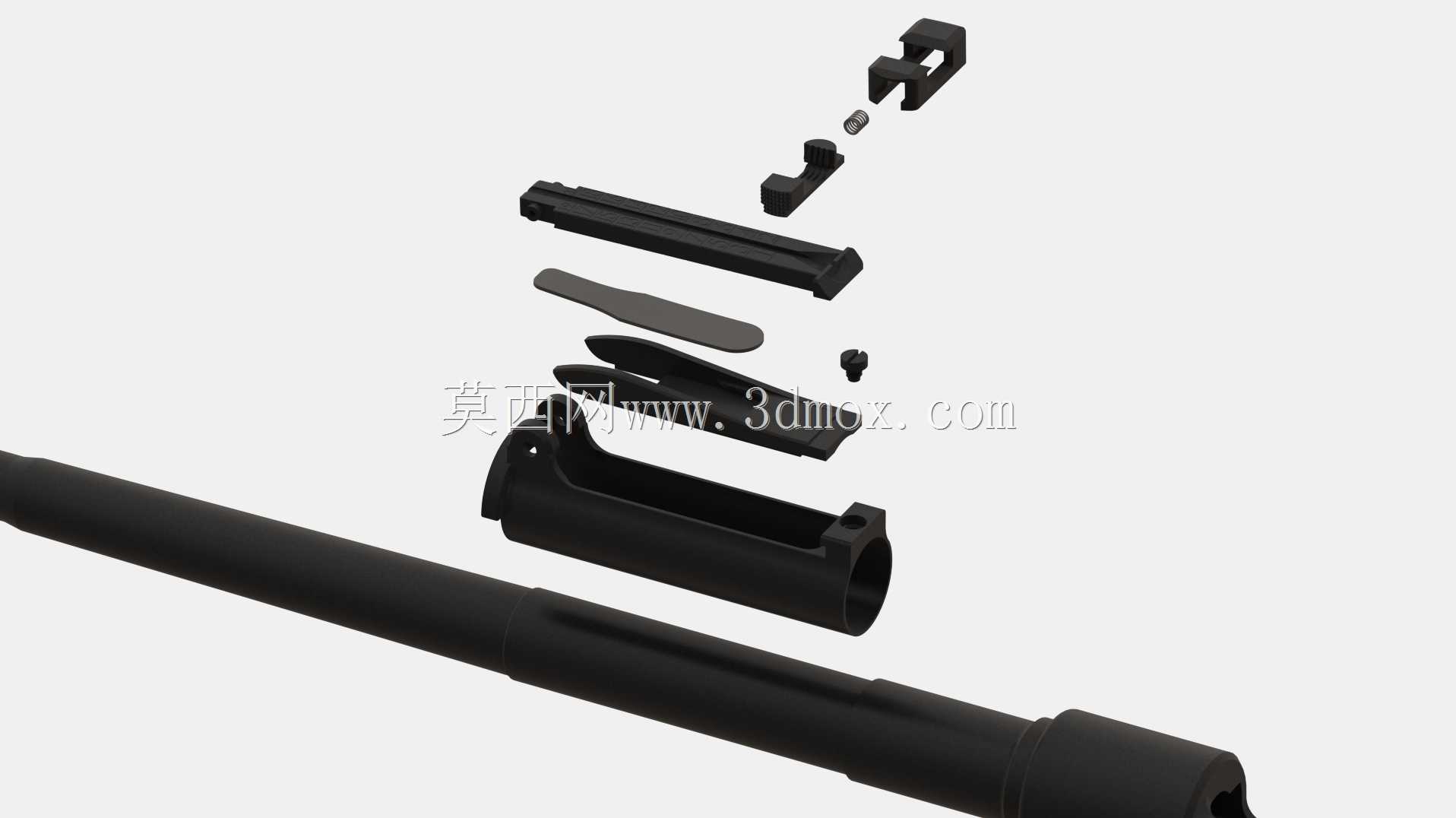

　　对应实际生产中枪管的深孔加工成型特征，外圆面根据不同装配段的功能需求设置不同直径的台阶结构，分别对应准星座压装段、前护木固定箍安装段、刺刀座装配段、机匣连接段的不同尺寸边界，各台阶处的过渡圆角均按照实际枪械零件的加工工艺特征设置，避免应力集中的同时还原真实零件的加工痕迹。组件上的准星座结构采用分体式装配设计，准星护翼与准星座本体的配合间隙按照实际装配公差设置，可实现准星的高低调整功能模拟，准星座与枪管的连接采用过盈压装的配合形式，建模时保留了压装定位的台阶面，还原实际生产中压装定位的工艺特征。前端的背带环与固定卡扣采用铰接式结构设计，背带环可绕固定轴实现一定角度的转动，匹配实际使用中背带的角度调整需求，避免背带与枪身结构出现硬干涉。

　　前护木固定箍的结构采用开口式弹性箍设计，建模时还原了箍体的开口间隙与紧固螺钉孔位，可模拟实际装配中通过螺钉收紧固定箍、夹紧枪管与护木的装配逻辑，固定箍上的定位凸起与枪管上的定位凹槽一一对应，保证装配后固定箍不会出现周向转动，确保护木与枪管的相对位置固定。刺刀座结构位于枪管前端下方，设置有T型卡槽与弹簧卡扣结构，可模拟刺刀的安装锁定功能，卡槽的尺寸边界按照标准刺刀座的接口尺寸设置，保证同接口配件的装配兼容性。从安装边界来看，该枪管组件的尾端设置有机匣连接螺纹与定位端面，建模时还原了螺纹的牙型参数与定位端面的垂直度公差要求，可直接与同规格的Kar98k机匣模型实现装配对接，枪管外圆面的各装配台阶的轴向位置尺寸均按照实物测绘的尺寸链设置，

　　保证各附属零件装配后不会出现轴向位置错位，组件整体的外轮廓尺寸与原品保持一致，可直接适配同比例的护木、枪托等其他枪械部件模型。建模过程中对所有零件的壁厚进行了合理性校验，避免出现薄壁结构强度不足的问题，所有活动铰接部位的配合间隙均按照实际机械装配的公差要求设置，既保证活动部件的运动自由度，又避免间隙过大出现松垮的视觉效果，零件表面的细节特征包括加工刀痕、倒角、退刀槽等工艺结构均做了还原，保证模型的写实度满足结构演示、仿真装配等专业场景的使用需求。在轻武器结构教学场景中，该模型可拆分展示枪管组件各零件的装配关系，帮助学习者理解栓动步枪枪管部分的结构组成与各零件的功能作用，在仿真模型制作场景中，该模型可直接作为3D打印的原型文件，通过调整尺寸比例适配不同比例的仿真模型制作需求，在结构设计参考场景中，该模型的细长轴类零件装配、过盈压装结构、弹性箍紧固结构等设计形式，也可为同类机械结构的设计提供参考。
