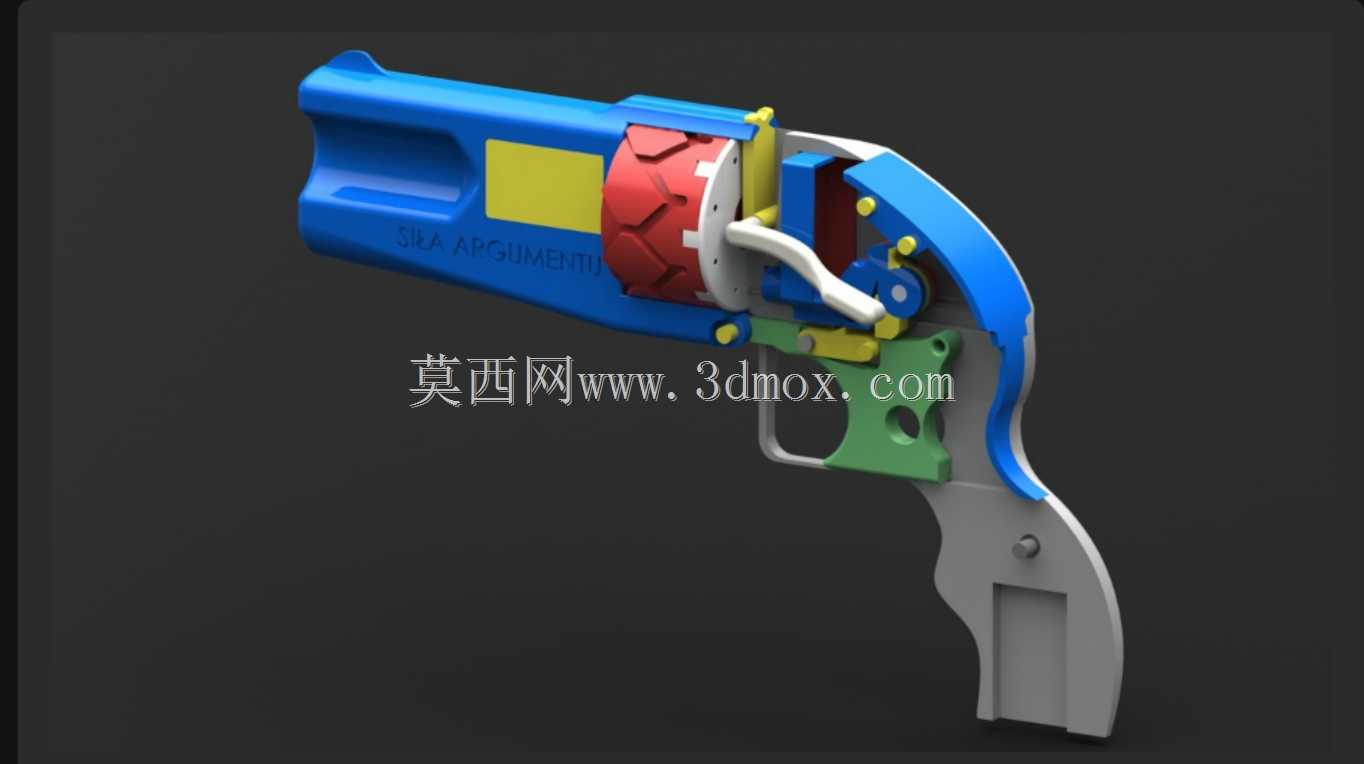

创意概念转轮式手持发射装置结构设计

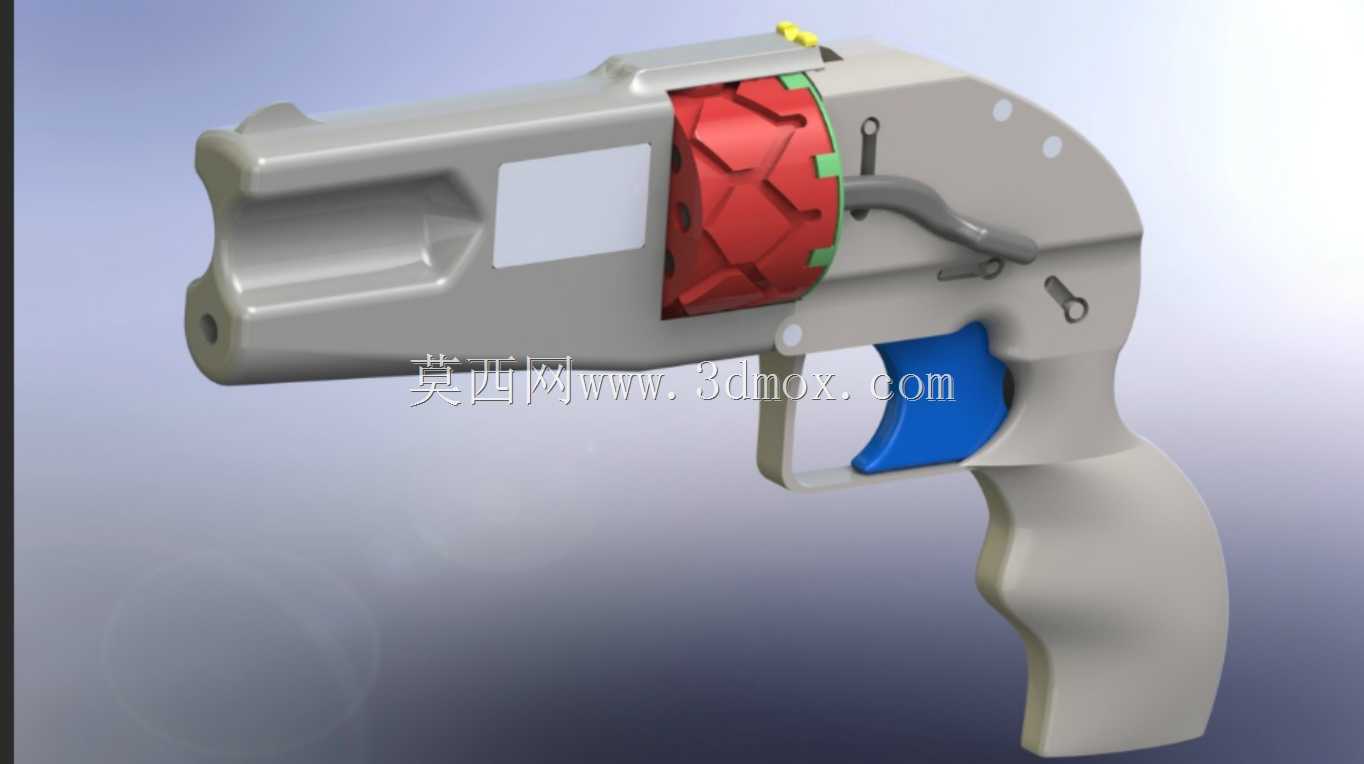

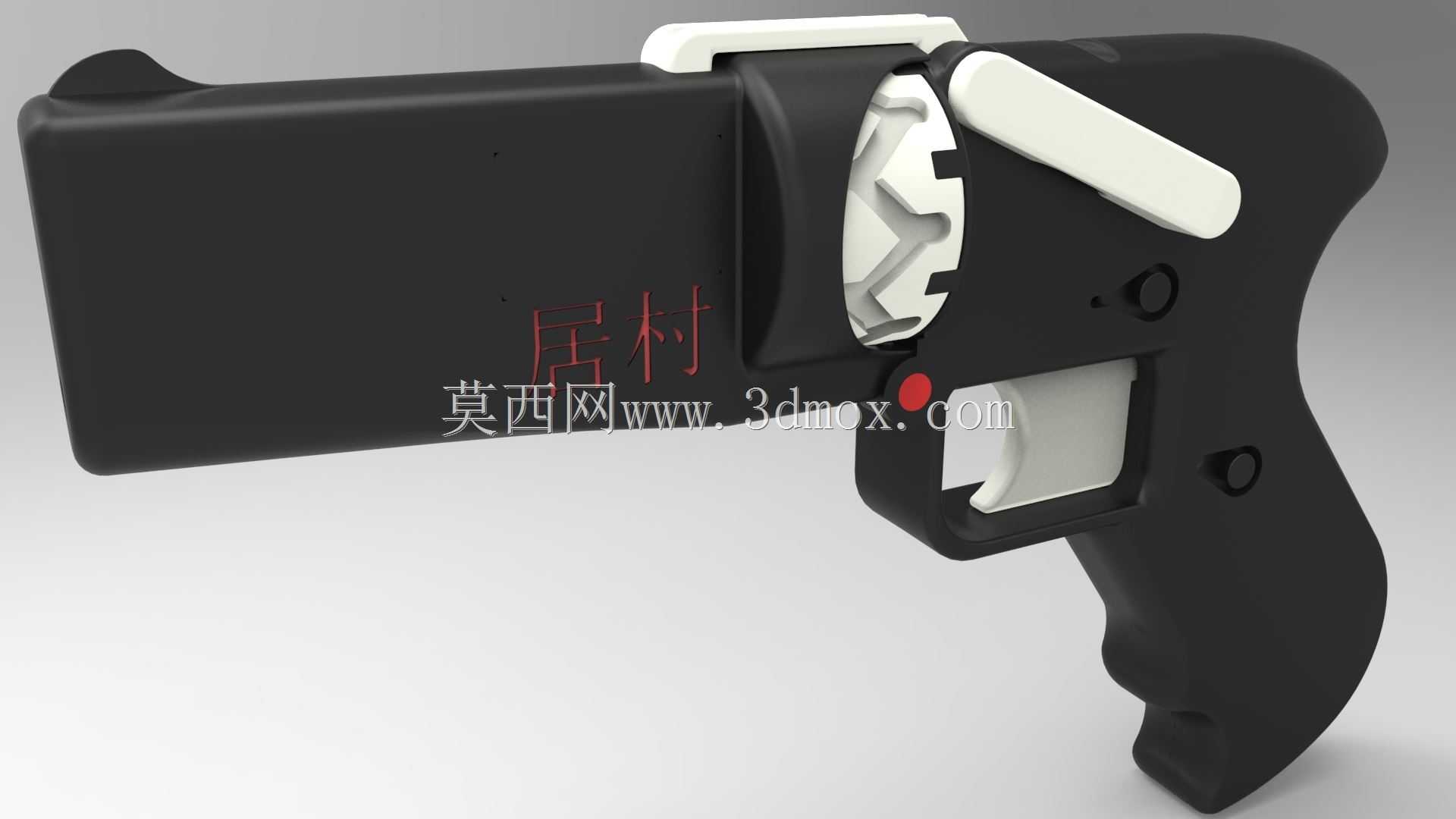

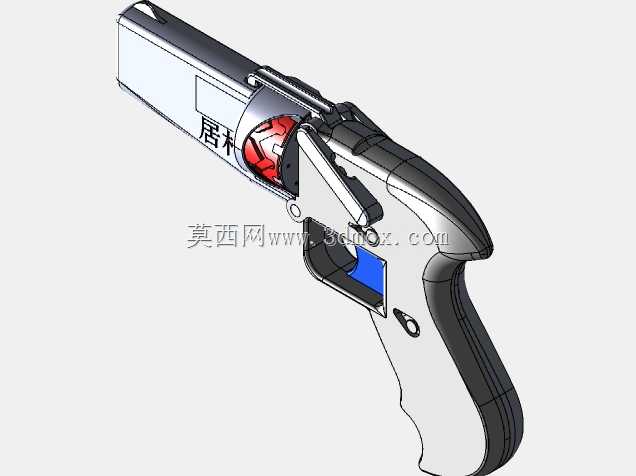

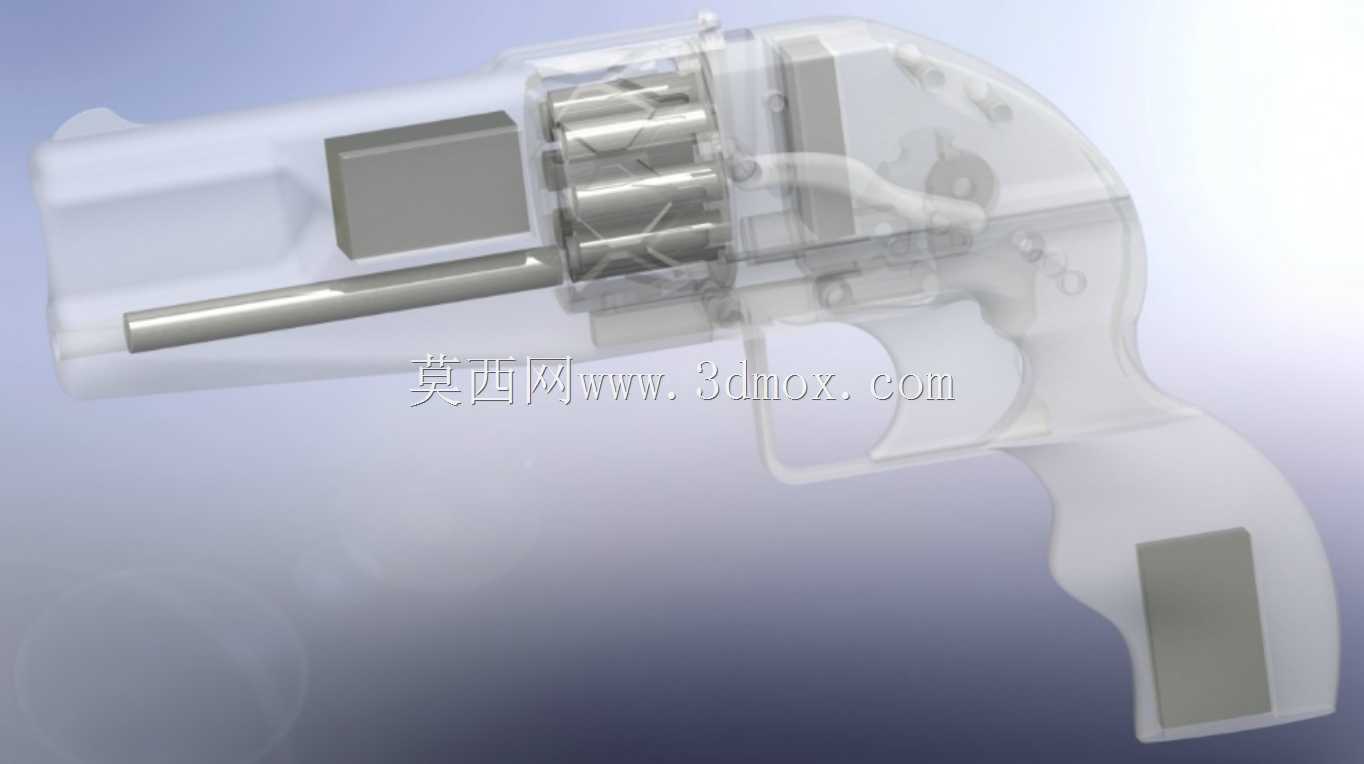

　　这款转轮式手持发射装置的结构设计，最初是面向民用休闲娱乐场景的创意器械开发需求展开，区别于传统制式枪械的结构逻辑，整体采用轻量化的分体式装配思路，所有外露结构件都预留了标准的安装定位止口，不需要额外定制专用工装就能完成整机组装，适配小批量定制化的生产加工场景。从实际使用场景来看，这类结构既可以作为影视道具制作的原型参考，也能经过适配改造用于休闲竞技类的软弹发射器械开发，甚至可以作为工业设计专业的结构教学案例，帮助初学者理解转轮供弹类机构的运动逻辑。

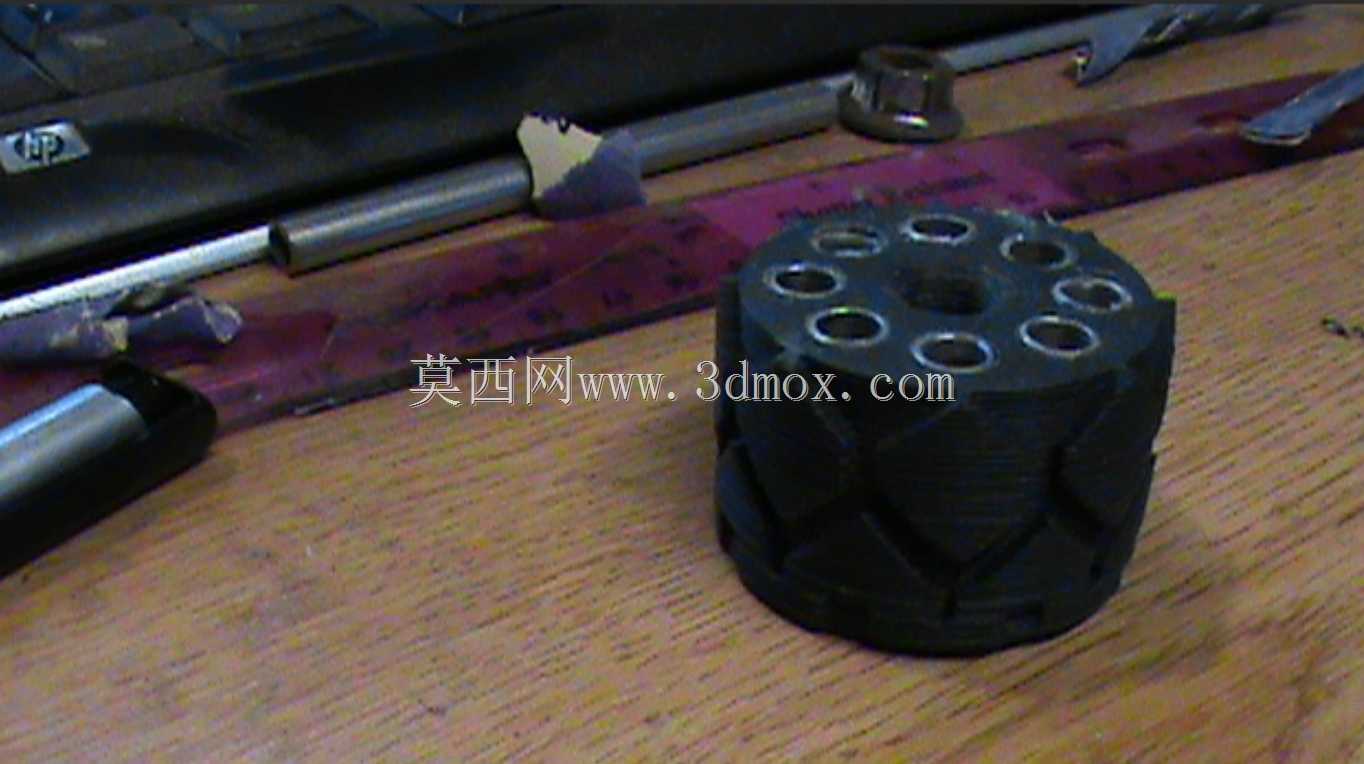

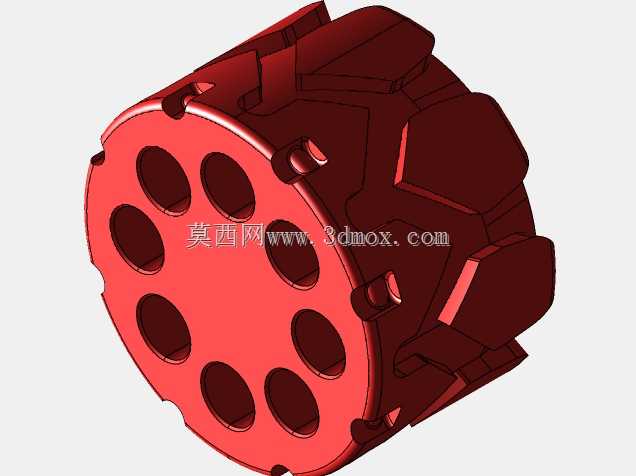

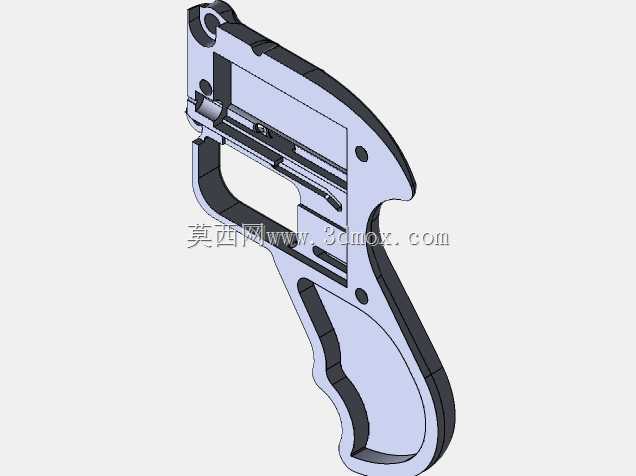

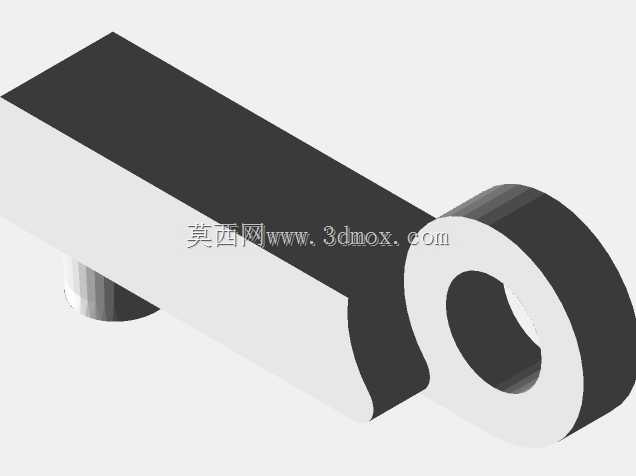

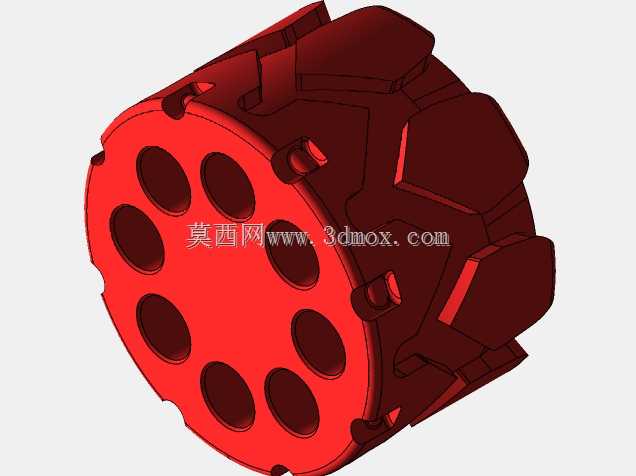

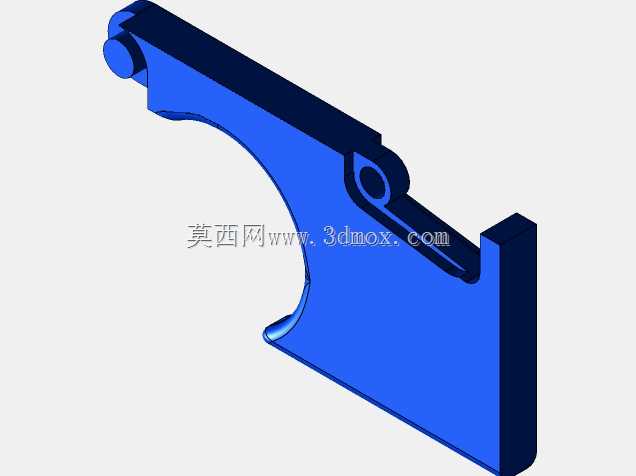

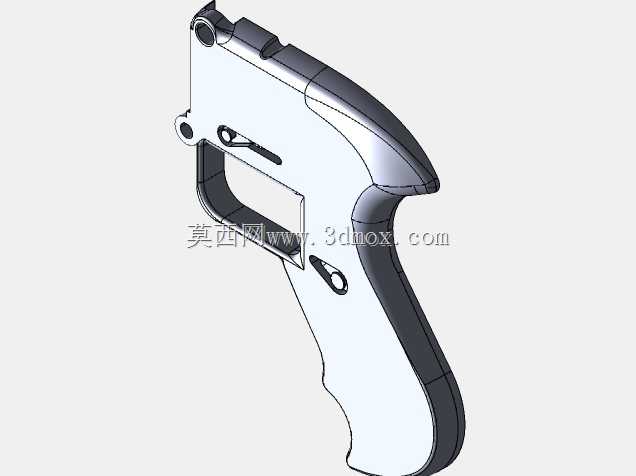

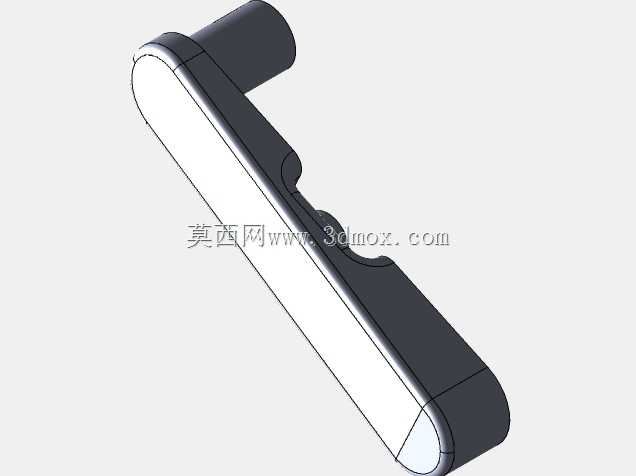

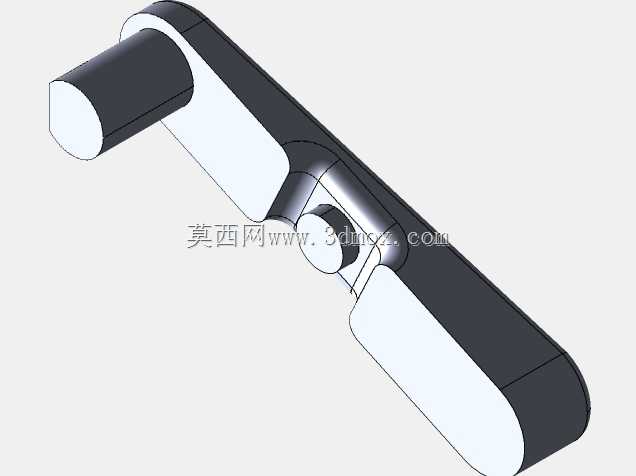

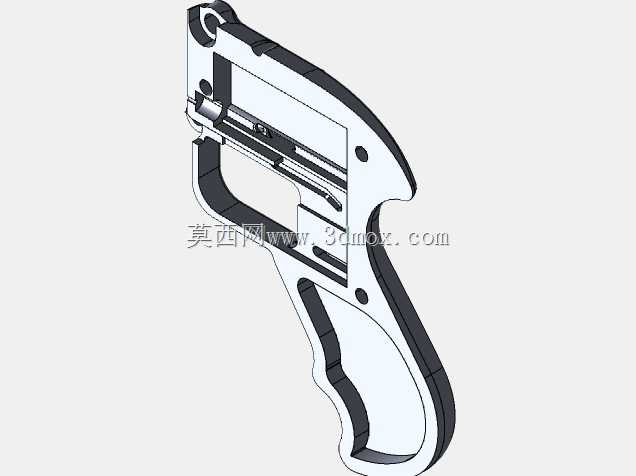

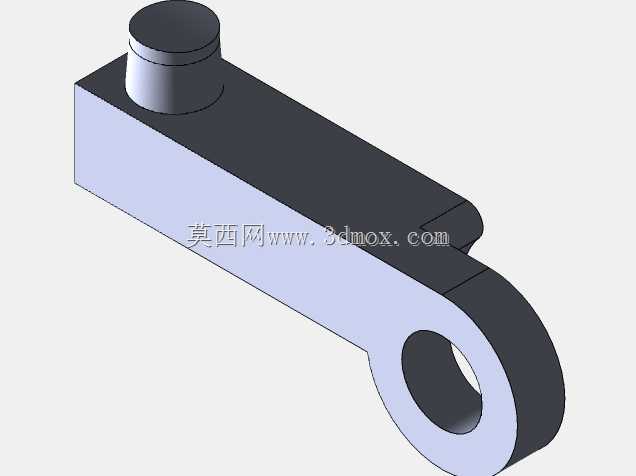

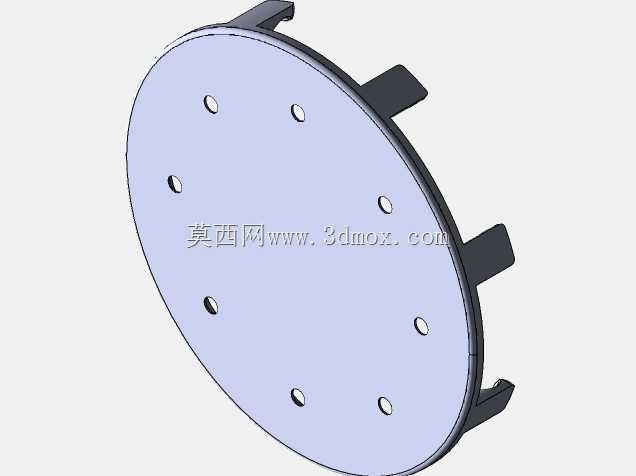

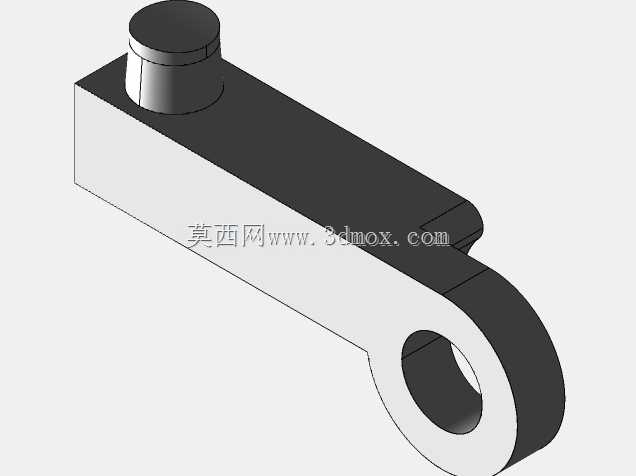

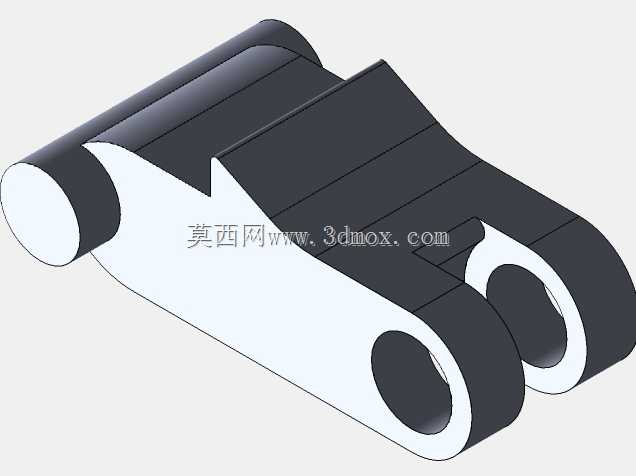

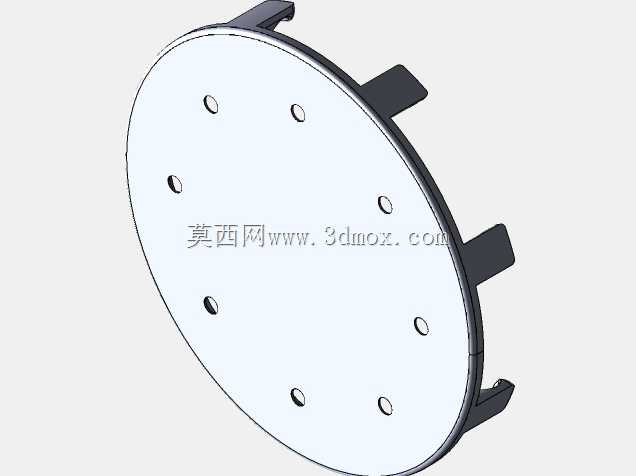

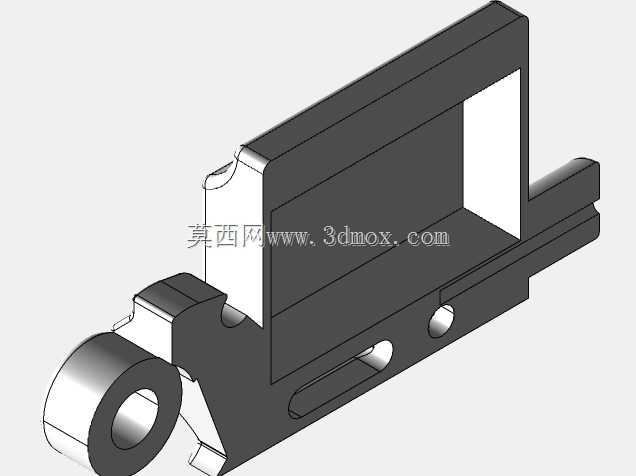

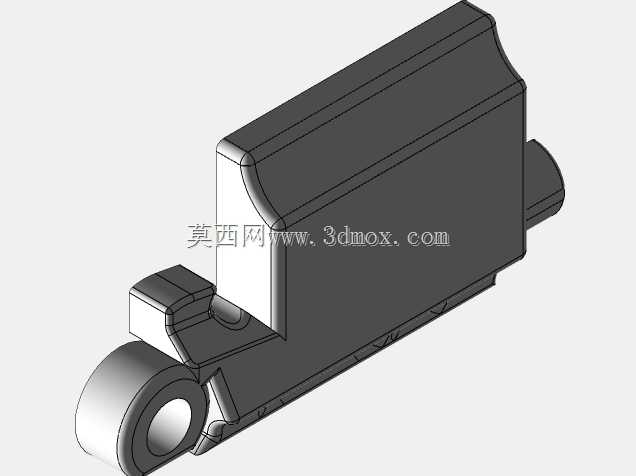

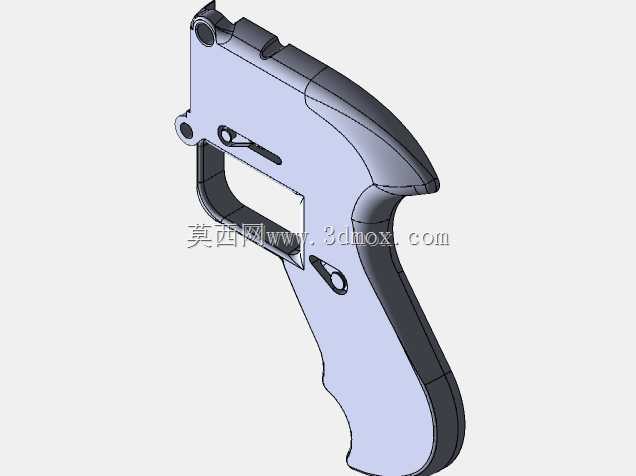

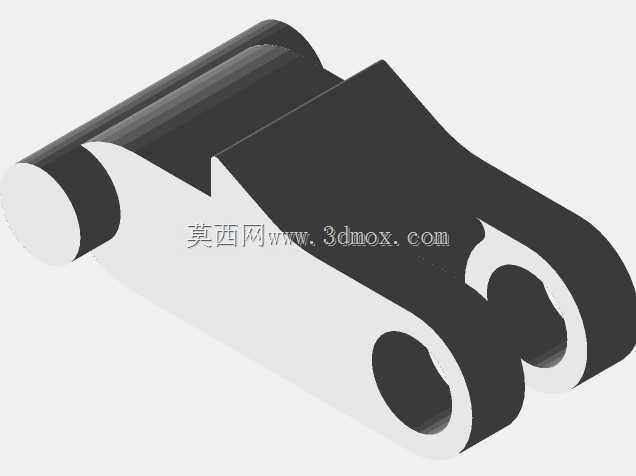

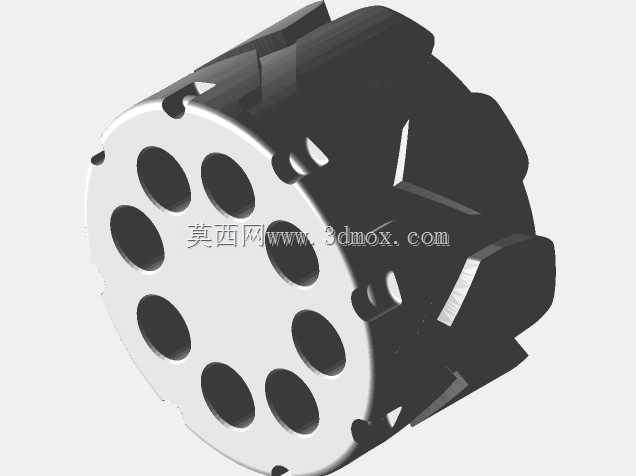

　　从功能特性上看，装置核心的转轮供弹结构采用了多仓式对称布局，转轮与机匣的配合面做了0.1mm的间隙配合公差，既保证转轮转动时的顺畅度，也避免间隙过大出现的定位偏移问题，转轮外侧的防滑纹理做了等距的菱形凸起设计，手动转动转轮时不需要额外施加过大的握持力就能完成转膛操作，适配不同手型的使用者操作。扳机组件采用了单动式的触发逻辑，扳机与击锤的联动结构做了简化的杠杆传动设计，相比传统结构减少了3个传动零件，整体故障率更低，日常维护时只需要拆开握把侧片就能完成所有内部零件的清洁与更换，不需要专业的军械维护工具。握把部分采用了人体工学的弧形曲面设计，握持区域的轮廓贴合成年男性手掌的自然弯曲形态，握把与扳机护圈的间距预留了足够的操作空间，即使佩戴薄款劳保手套也能顺畅完成扣动扳机的操作，不会出现卡滞或者操作空间不足的问题。

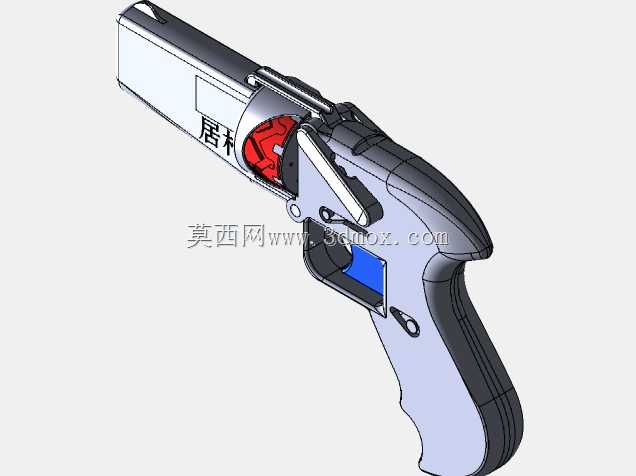

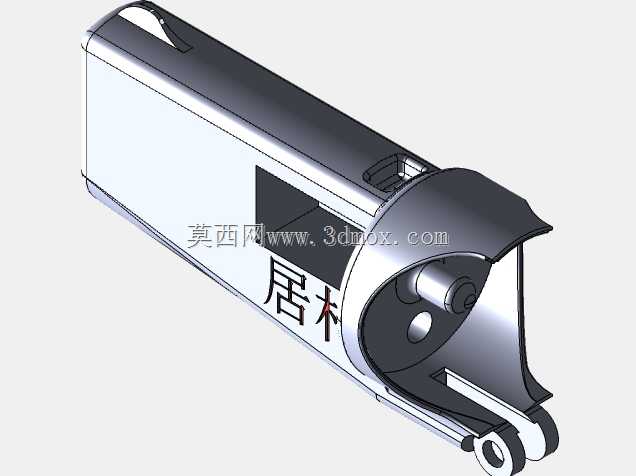

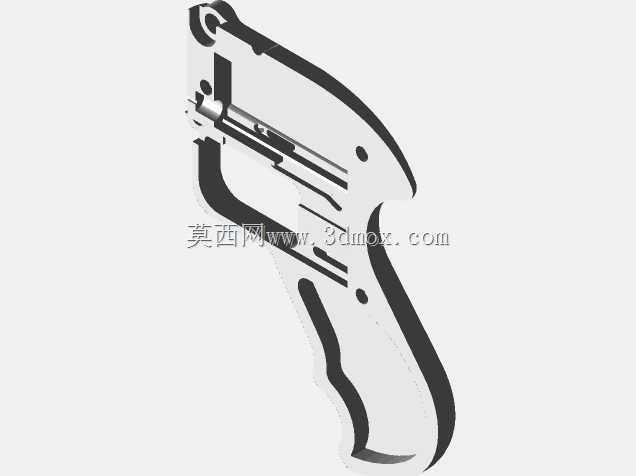

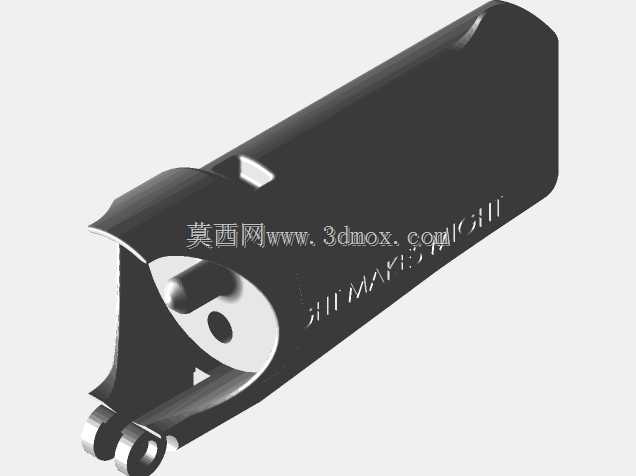

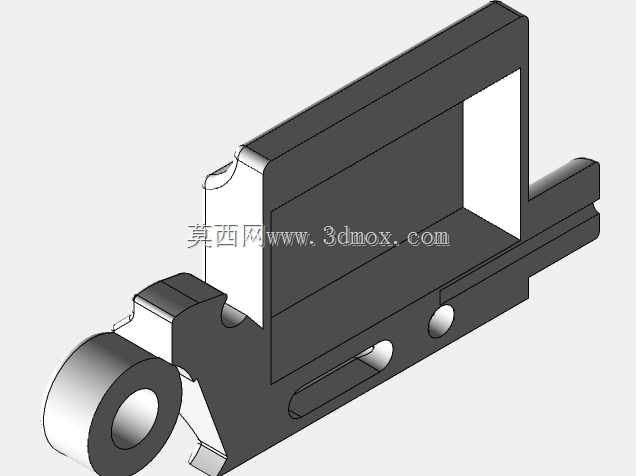

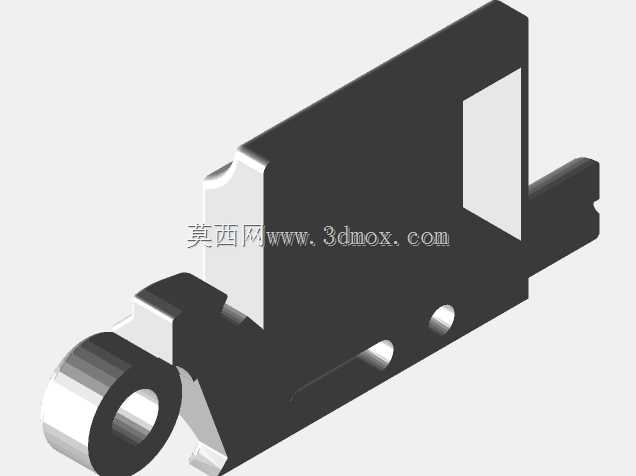

　　设计思路上，整体结构优先考虑了3D打印加工的工艺适配性，所有零件的壁厚都控制在2.5mm-4mm之间，没有出现小于1mm的薄壁结构，也没有大角度的悬空打印面，不需要额外添加大量支撑结构就能完成FDM工艺的打印制作，打印完成后只需要简单去除支撑毛刺就能完成装配，不需要后续的二次机加工修正。机匣主体采用了一体化的半包围结构，顶部的瞄准区域做了平整的基准面设计，可以根据使用需求加装小型的激光瞄准配件或者机械瞄具，机匣侧面预留的方形凹槽既可以作为装饰标识的粘贴区域，也可以作为减重结构降低整体装置的重量，整机组装完成后的总重量控制在600g以内，长时间单手握持也不会出现明显的负重疲劳感。

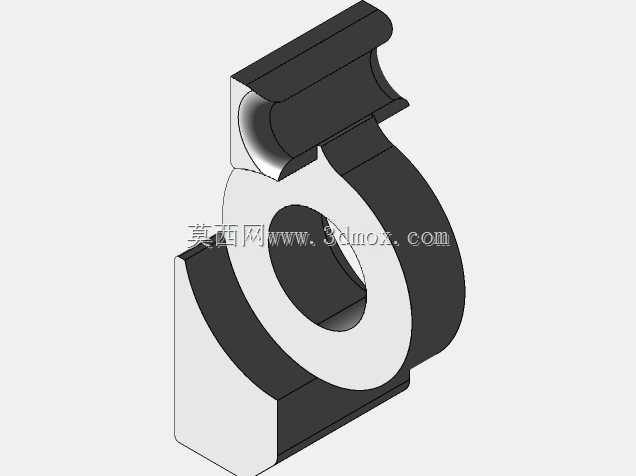

　　外形尺寸与安装边界方面，整枪的总长度控制在220mm以内，高度不超过150mm，宽度最大处为转轮位置的45mm，整体尺寸紧凑，不需要占用过大的收纳空间。各个活动部件的运动行程都做了硬限位设计，扳机的最大扣动行程为12mm，转轮转动时的最大外轮廓不会超出机匣侧面的边界，避免转动过程中剐蹭使用者的手部。击锤部分的活动范围做了限位凸起，不会出现过度转动导致的弹簧脱开问题，所有零件的装配都采用了卡扣加定位销的固定方式，没有使用胶水粘接的结构，方便后续的零件更换与结构调整。转轮与机匣的定位销采用了标准的3mm圆柱销，属于市面上容易采购的标准五金件，不需要定制特殊规格的紧固件，进一步降低了整机组装的成本与难度。

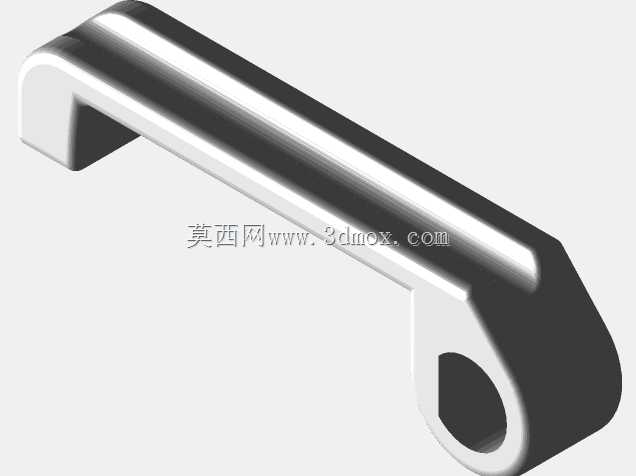

　　从结构强度的角度考虑，所有受力较大的部位比如扳机与击锤的连接位置、转轮的转轴位置都做了局部加厚处理，加厚区域的壁厚达到5mm，能够承受日常使用过程中的反复冲击载荷，不会出现结构断裂的问题。扳机护圈采用了与机匣一体化的设计，相比分体式的护圈结构强度更高，即使受到意外的磕碰也不会出现护圈脱落或者变形的问题。装置的前端发射管部分做了等壁厚的圆筒结构，内壁的粗糙度要求控制在Ra3.2以内，保证发射物运动时的顺畅度，不会出现卡滞的问题。整体结构没有复杂的曲面造型，所有的轮廓线都采用了直线与大半径圆弧过渡，既方便加工制作，也避免了尖锐棱角导致的使用过程中划伤风险，所有外露的棱边都做了R1的圆角处理，握持接触的位置手感更加顺滑。
