CA6140车床配套用锥形导流漏斗结构

　　在普通车床的日常加工场景中，切削液的回收、加工碎屑的集中导排一直是影响工位整洁度与加工效率的细节环节，这款适配CA6140车床的漏斗结构，正是针对机床加工工位的流体与散料导排需求设计的专用导流部件。从实际使用场景来看，该漏斗可安装在车床排屑口下方、切削液回流槽的衔接位置，也可固定在工位旁的辅料加注工位，承接加工过程中落下的细碎切屑，或是引导切削液、润滑油等流体精准流入回收管路，避免流体飞溅、切屑散落造成的工位污染，减少操作人员清理工位的频次，也能避免散落在导轨面的切屑刮擦机床运动副的配合面，间接延长机床导轨、拖板等精密部件的使用寿命。

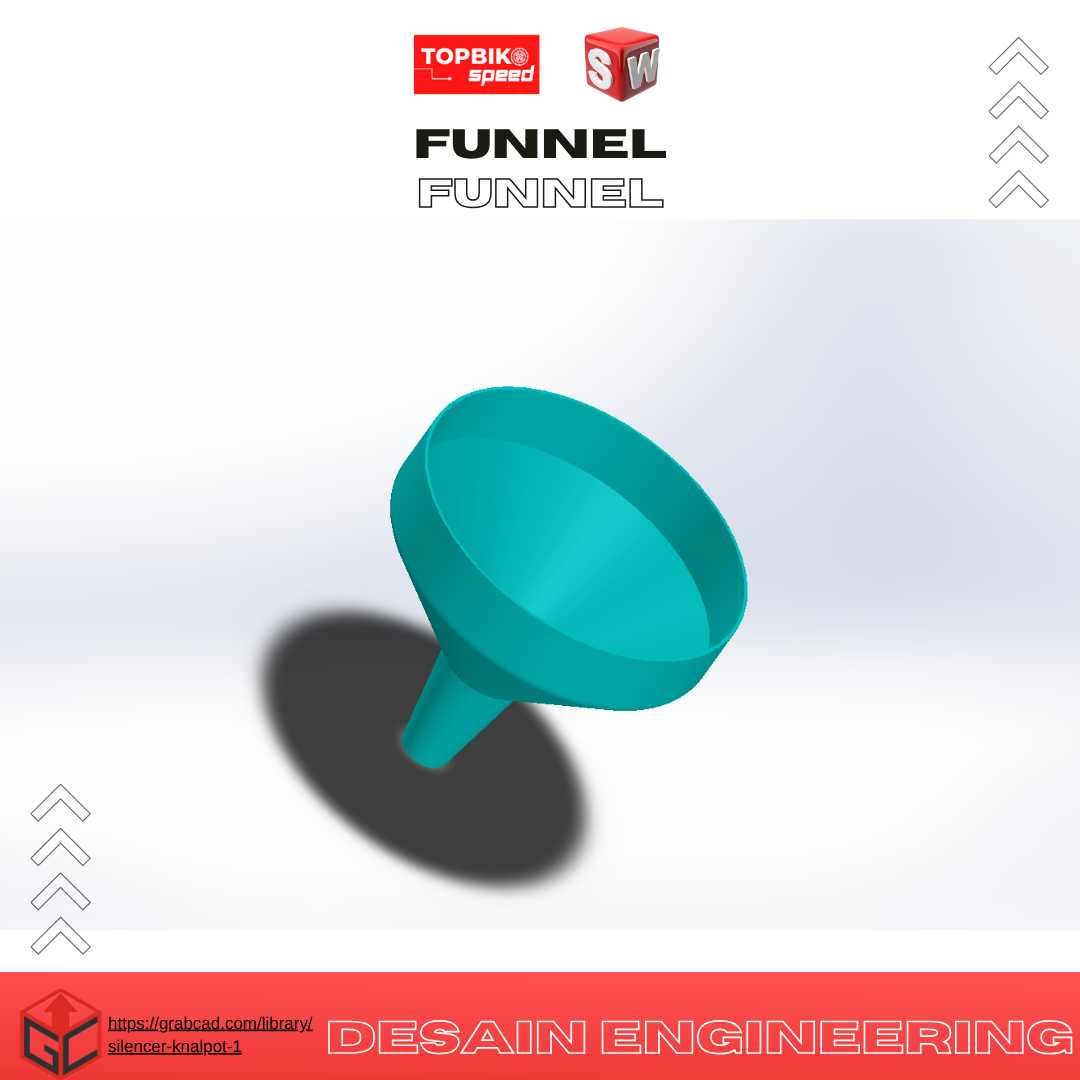

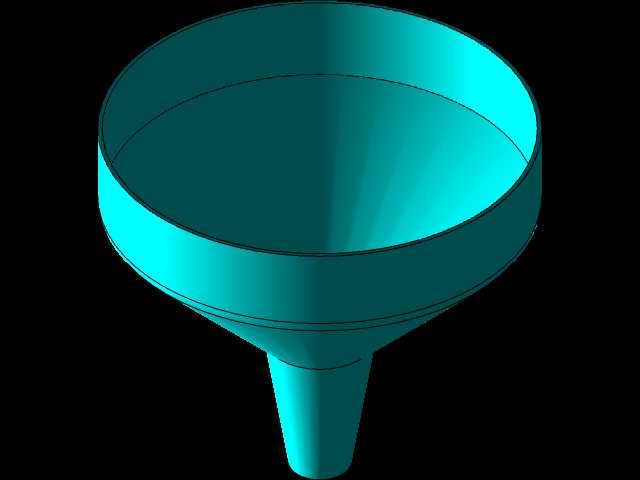

　　从功能特性上看，该结构采用上宽下窄的经典锥形导流形态，上部的大口径敞口设计预留了足够的承接范围，能够覆盖CA6140车床排屑口的整个落料宽度，即使切屑随切削液冲下时存在一定的溅射范围，也能完全被敞口承接，不会出现漏接撒漏的情况。敞口边缘做了加厚的卷边结构处理，一方面提升了整个漏斗的结构刚性，避免长期受流体冲击、切屑磕碰出现边缘变形，另一方面卷边形成的圆滑过渡面不会积存切屑，清理时只需顺着锥面冲刷即可将残留杂物冲净，不会出现边角卡滞切屑的问题。下部的导流颈采用等径直筒设计，能够直接插入标准规格的排屑管路或是回收桶的注入口，衔接处的配合间隙控制在合理范围，既不会因为间隙过大导致流体渗漏，也不会因为尺寸过盈造成安装拆卸困难，日常维护时可快速拆下清理内部积存的长切屑，避免堵塞导流通道。

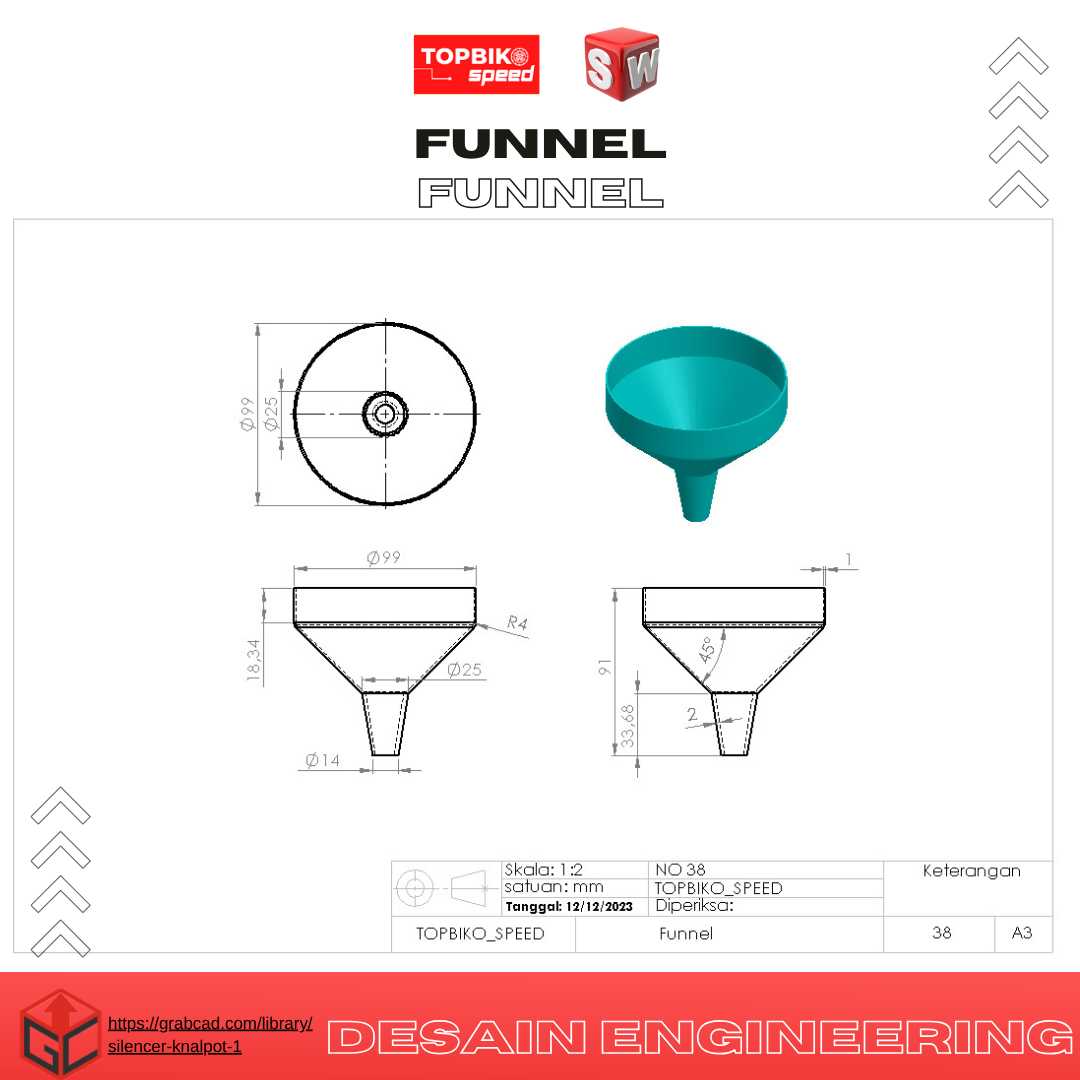

　　设计过程中，首先结合CA6140车床的安装边界确定了整体尺寸：上部敞口的直径适配车床排屑口的横向跨度，不会超出机床侧护板的安装空间，安装后不会与拖板的纵向运动行程产生干涉，即使拖板移动到靠近排屑口的极限位置，也不会磕碰漏斗的边缘结构。锥面的倾斜角度经过反复校核，角度设置既保证了流体和切屑能够依靠自重快速下滑，不会在锥面停留积存，也避免了锥度过大导致整体高度过高，占用过多的机床下部安装空间。锥壁的厚度根据实际使用场景做了匹配，针对切削液带切屑冲刷的磨损问题，壁厚预留了足够的磨损余量，长期受铁屑冲刷也不会出现磨穿漏液的问题，同时整体重量控制在合理范围，单人即可完成安装与拆卸操作，不需要额外的吊装辅助。

　　从结构细节来看，锥面与上部敞口、下部导流颈的衔接位置都做了圆弧过渡处理，没有尖锐的直角拐角，一方面避免了应力集中导致的结构开裂，即使漏斗受到意外磕碰也不会在拐角处出现裂纹，另一方面圆弧过渡面不会卡滞卷曲的长切屑，切屑顺着圆弧面可直接滑入下部导流颈，不会在拐角处缠绕堆积造成堵塞。整个漏斗的内表面做了顺滑处理，没有凹凸的结构台阶，流体流过时的阻力更小，不会出现流道挂液的问题，加工完成后停机清理时，内部残留的切削液可完全排空，不会长期积存积液造成结构锈蚀。在安装适配性上，上部敞口的卷边结构可直接搭在排屑口的支撑边框上，不需要额外制作复杂的安装支架，也可根据现场需求在卷边上加工安装孔，通过螺栓固定在机床的护板或是支架上，适配不同工位的安装需求，不管是临时放置使用还是长期固定安装都能满足要求。

　　实际使用过程中，这款漏斗除了用于车床的切屑与切削液导排外，也可用于机床润滑油加注时的导流，或是加工工位上小型零件清洗时的沥水导流，大敞口的设计能够承接加注时飞溅的油液，避免油液滴落到地面造成滑倒隐患，锥形结构的导流速度稳定，不会出现流体满溢的情况。相较于普通的民用漏斗，该结构的刚性更强，能够耐受金属切屑的长期冲刷与磕碰，不会因为接触带温度的切削液出现变形，尺寸完全匹配CA6140车床的安装空间，不需要现场二次裁剪修改即可直接投入使用，能够很好地融入车床的现有排屑系统，提升工位的整洁度与加工过程的流畅性。
