食品级不锈钢带法兰管道接头结构设计

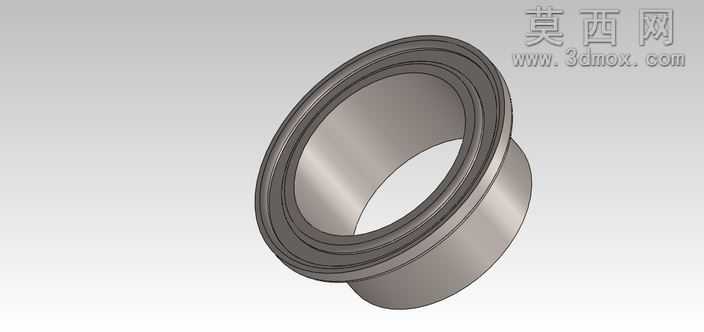

本模型采用SolidWorks进行全参数化三维建模，整体为适配食品行业液体输送场景的不锈钢带法兰可动管道接头，公称适配管径为38.2毫米。建模阶段首先绘制接头主体的旋转截面草图，严格把控内壁的光滑过渡曲率，避免流体输送过程中出现积液死角，符合食品接触部件的卫生设计要求；随后通过凸台拉伸、薄壁抽壳命令生成主体筒身结构，针对端部法兰部分单独绘制安装止口的截面轮廓，采用旋转凸台命令生成带多层密封槽的法兰端结构，密封槽的尺寸公差按照食品级管路密封标准设定，可适配标准食品级硅胶密封圈，保证管路连接后的密封性能。可动关节部分采用同轴配合的结构设计，建模时预留了关节转动的间隙参数，通过圆周阵列生成关节处的定位卡点，既保证接头可实现一定角度的转动调整，适配管路安装时的角度偏差，又能避免转动过程中出现松脱漏液的问题。材质渲染阶段选用食品级304不锈钢材质球，调整金属粗糙度参数至0.15，反射率设置为0.8，还原不锈钢哑光金属质感，同时对内壁面单独设置光滑度参数，模拟不锈钢抛光后的内壁效果，清晰展现管路内部的流畅结构。模型整体结构拆分清晰，各部件的配合公差经过参数校验，法兰端的安装孔位按照标准管路法兰尺寸排布，可直接对接同规格的标准食品管路，可动关节的转动角度范围经过运动仿真验证，可满足常规管路安装的角度调整需求，整体设计兼顾了食品卫生要求、安装便捷性与使用可靠性，可用于食品加工生产线的液体输送管路布局设计参考，也可作为同类不锈钢管路接头的设计模板进行参数修改适配不同管径需求。
