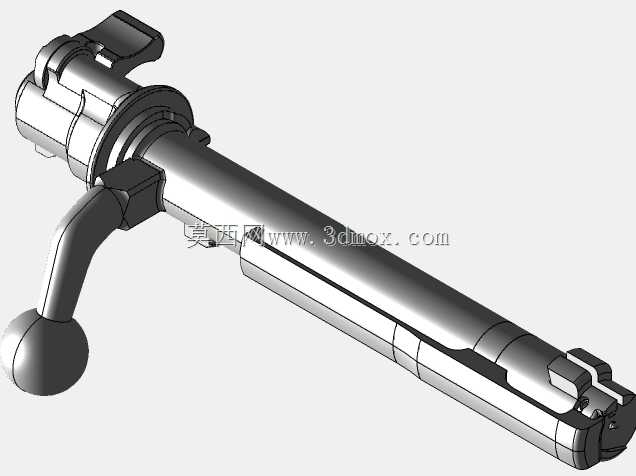

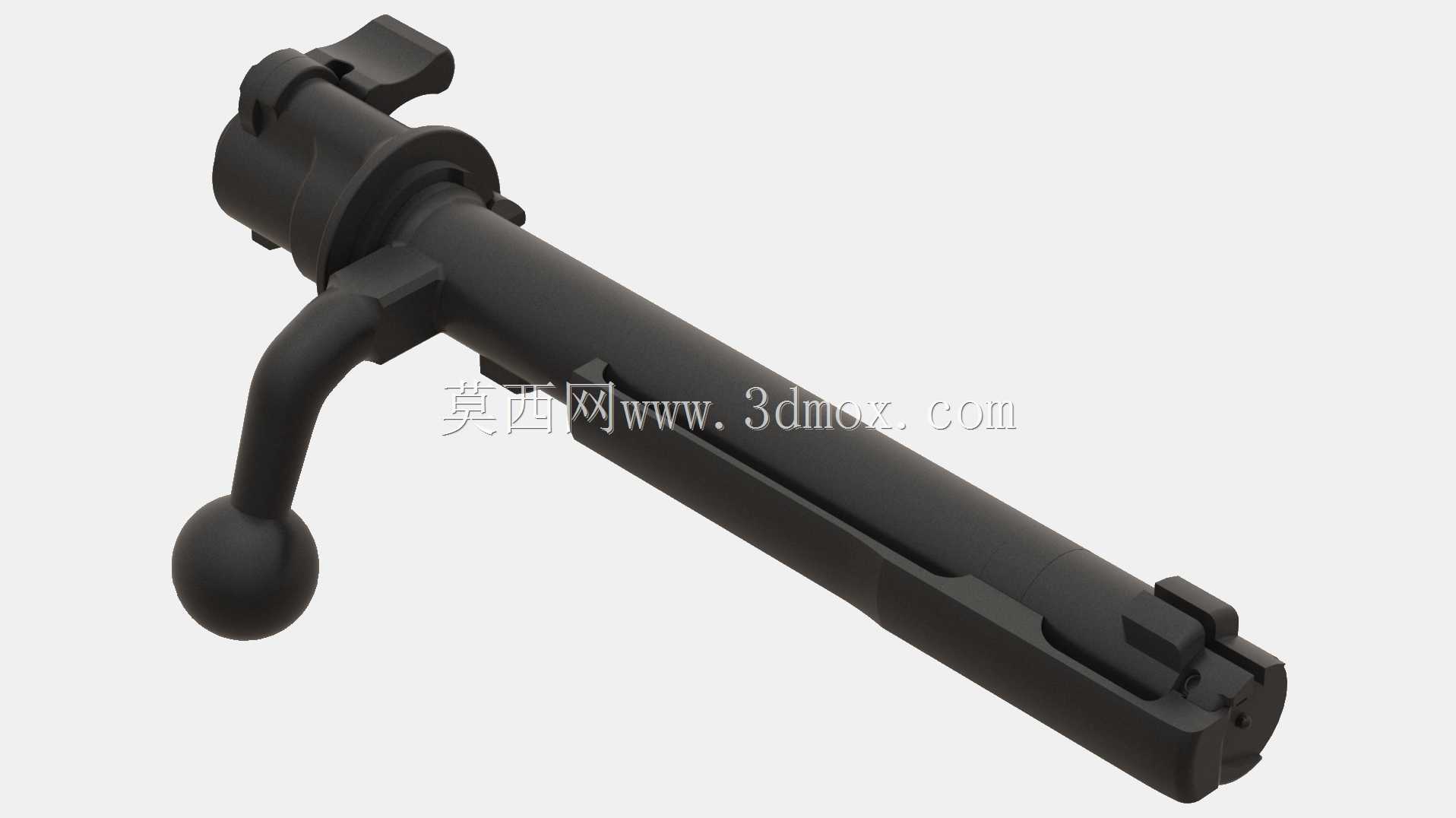

Kar98k枪机旋转闭锁结构三维数模

　　该结构为旋转后拉式枪械的核心闭锁承力部件，承担着推弹入膛、闭锁弹膛、击发底火、抽壳抛壳的全流程动作功能，是手动步枪机构中精度与可靠性关联度最高的组件。从实际应用场景来看，这类结构的设计逻辑广泛覆盖民用狩猎栓动步枪、高精度运动比赛枪械、近代军用栓动武器的核心机构设计，其结构成熟度历经近百年实战与民用场景验证，闭锁支撑的对称布局能最大程度均匀承受膛压，避免弹膛受力不均导致的精度衰减或结构形变。

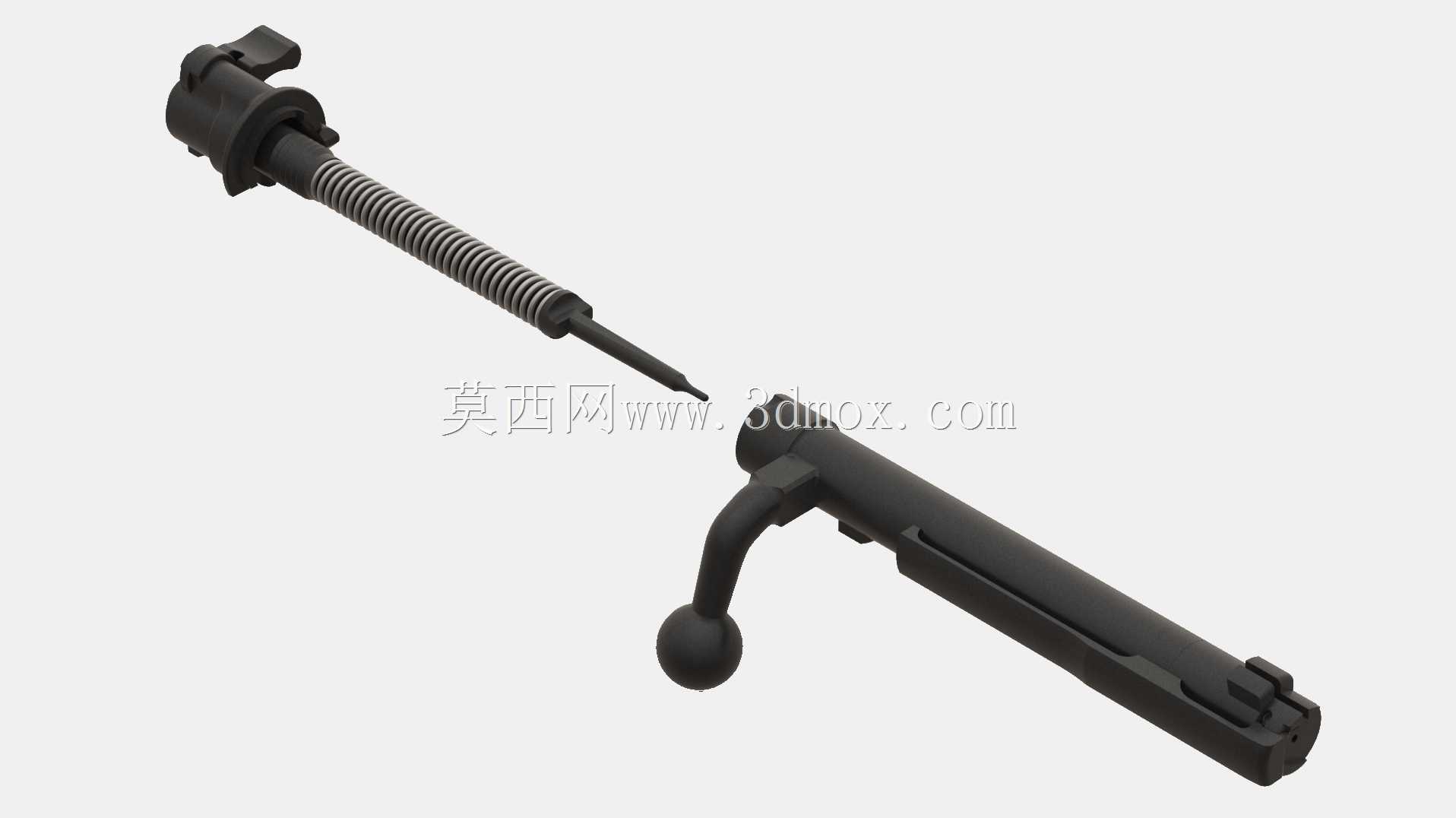

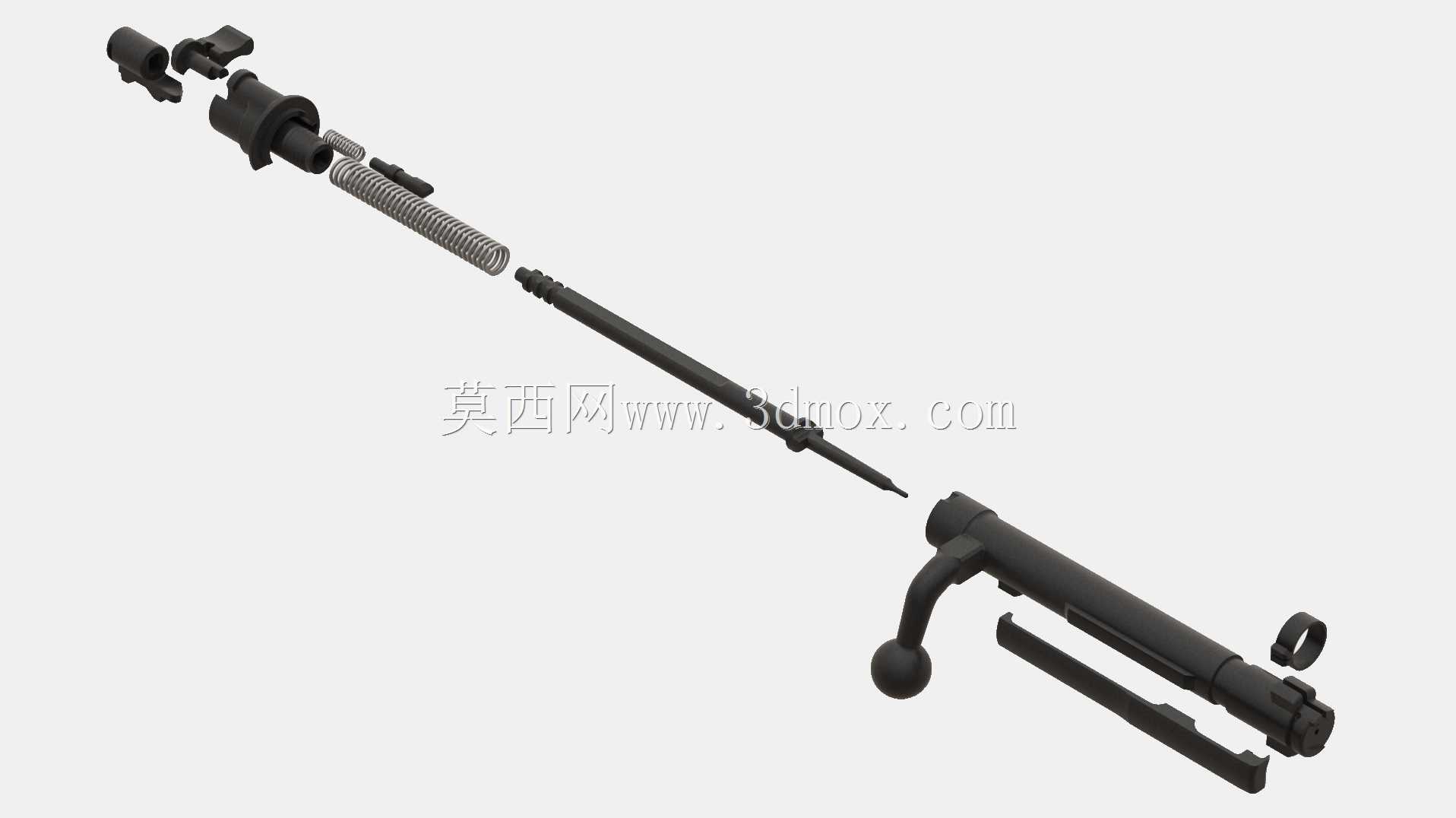

　　从功能特性层面拆解，该部件集成了多个协同动作的子结构：前端的闭锁凸笋为对称双凸笋布局，旋转90度即可完成与枪管节套闭锁槽的啮合锁止，开闭锁旋转行程短，操作力矩传递直接，射手完成开闭锁动作的手腕转动幅度小，能有效压缩重复射击的操作周期；拉机柄采用向下弯曲的球形端头设计，相比直形拉机柄，其力臂更长，开闭锁时的施力点更贴近枪身轴线，操作时不需要大幅度抬肘，既方便携行时避免勾挂外物，也能在加装光学瞄准镜时预留足够的操作间隙，不会与瞄准镜镜身发生运动干涉；机体内部贯穿设置击针安装通道，击针簧的预压行程经过匹配设计，保证击针打击底火的能量稳定，既不会因能量过大击穿底火造成漏气故障，也不会因能量不足出现击发失效的问题；尾部的保险结构可在闭锁状态下锁止击针与机体的相对位置，避免携行过程中因磕碰、跌落造成的意外击发，安全冗余度满足轻武器设计的安全规范要求。

　　设计思路上，该结构完全遵循手动栓动枪械的可靠性优先原则，所有运动副的配合间隙都经过实际工况匹配：机体与机匣的导轨配合段采用大接触面圆柱导向，抽壳、推弹过程中运动轨迹平直，不会出现弹头蹭弹膛坡、弹壳偏斜的问题；抽壳钩设置在机体前端侧面，采用弹性卡齿结构抱住弹壳底缘，抽壳时的拉力方向与弹膛轴线完全重合，避免抽壳过程中出现弹壳断裂、底缘拉脱的故障；抛壳挺的让位槽在机体侧面预留足够行程，当后拉到位时，抛壳挺撞击弹壳底部一侧，配合抽壳钩的拉力将弹壳向侧上方抛出，抛壳轨迹稳定，不会出现卡壳、弹壳回抛干扰射手操作的问题。

　　从外形尺寸与安装边界来看，该部件的整体外径与机匣内部安装孔的配合公差控制在轻武器设计的常规间隙范围内，保证往复运动顺畅的同时不会出现过大的晃动量，避免闭锁间隙超差影响射击精度；前端闭锁凸笋的外径与枪管节套的闭锁槽尺寸完全匹配，闭锁后凸笋的支撑面贴合面积达到设计要求，能均匀承受7.92mm口径枪弹击发时的最大膛压，不会出现局部应力集中导致的凸笋断裂、形变；拉机柄的弯曲角度和球形端头的尺寸经过人机工程优化，射手佩戴防寒手套操作时也能稳定握持施力，不会出现打滑问题；机体尾部的突出结构与机匣尾部的限位槽配合，限定了机体的旋转角度和前后运动行程，开闭锁位置、后拉到位位置都有明确的机械限位，操作时的到位反馈清晰，射手不需要目视观察就能确认机构动作是否到位。

　　对于结构设计从业者而言，这类经典闭锁结构的数模可作为手动栓动机构设计的参考基准，其受力布局、运动行程匹配、人机工程设计的思路，也可迁移到其他需要直线往复+旋转锁止的机械机构设计中，比如小型工装的快速锁止结构、高压腔体的快开闭锁结构等，核心的受力均匀性、操作便捷性、动作可靠性的设计逻辑具备跨领域的参考价值。建模过程中对各个配合面的公差预留、运动干涉检查的处理方式，也能为精密机械零部件的三维建模提供实操参考，尤其是多动作集成零件的结构拆分、装配关系梳理，都能从该经典结构的设计逻辑中获得启发。
