80mmC轨重型悬臂闸门滚轮托架组件

　　这套滚轮托架组件是专门适配80mm宽度C型轨道的重型悬臂闸门承载行走部件，核心作用是为大跨度重型悬臂闸门提供稳定的轨道支撑与顺畅滑动导向，解决大载荷悬臂结构在轨道上运行易卡滞、偏磨、承载不足的工程问题，常见于厂区重型隔离闸门、水利渠道悬臂闸、大型仓储分区隔断门这类需要单侧悬臂承载、无下轨设计的闸门场景。

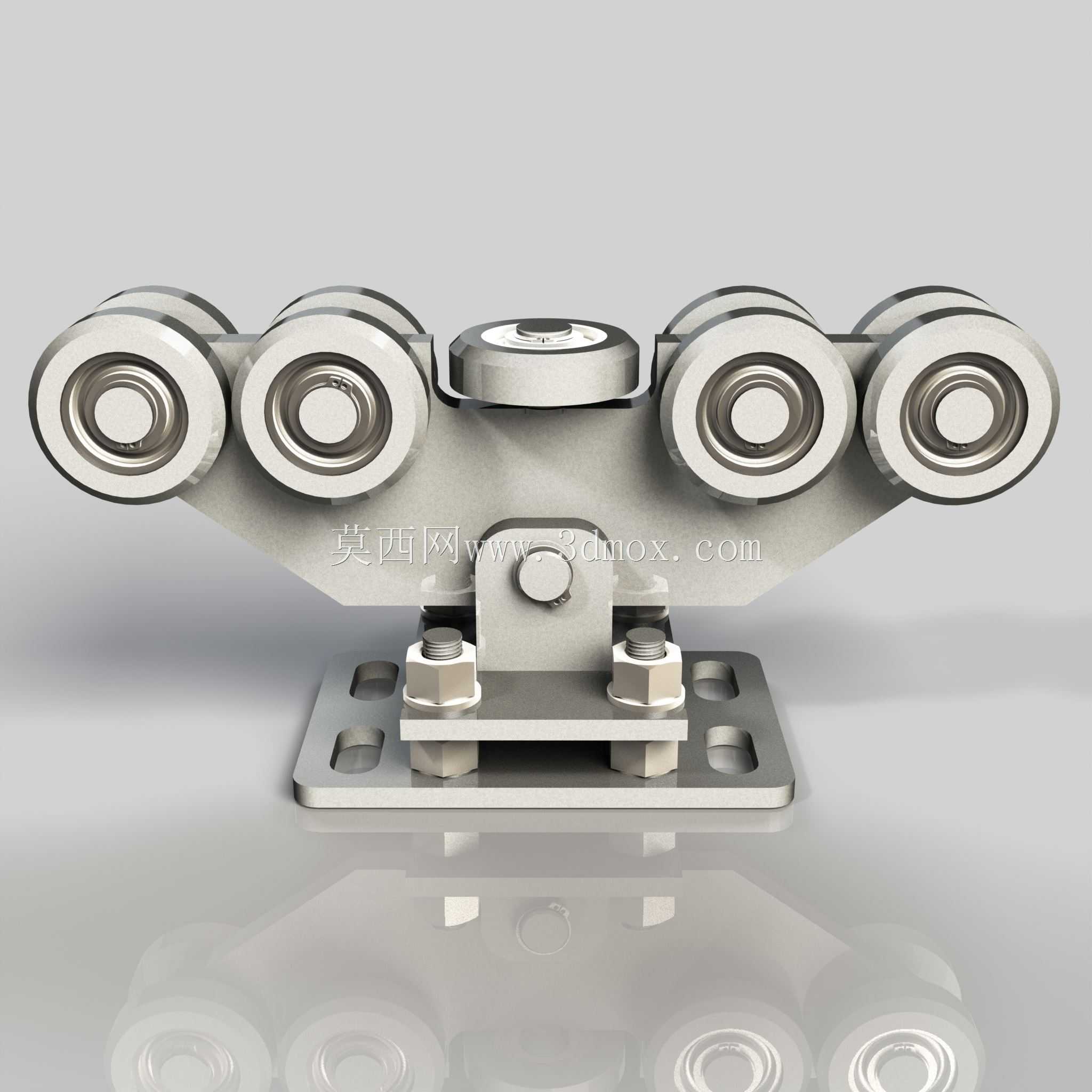

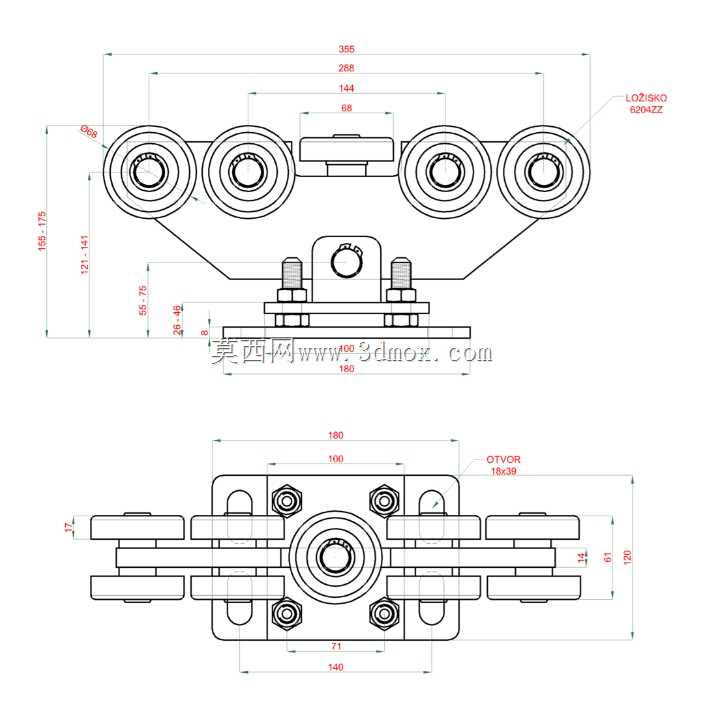

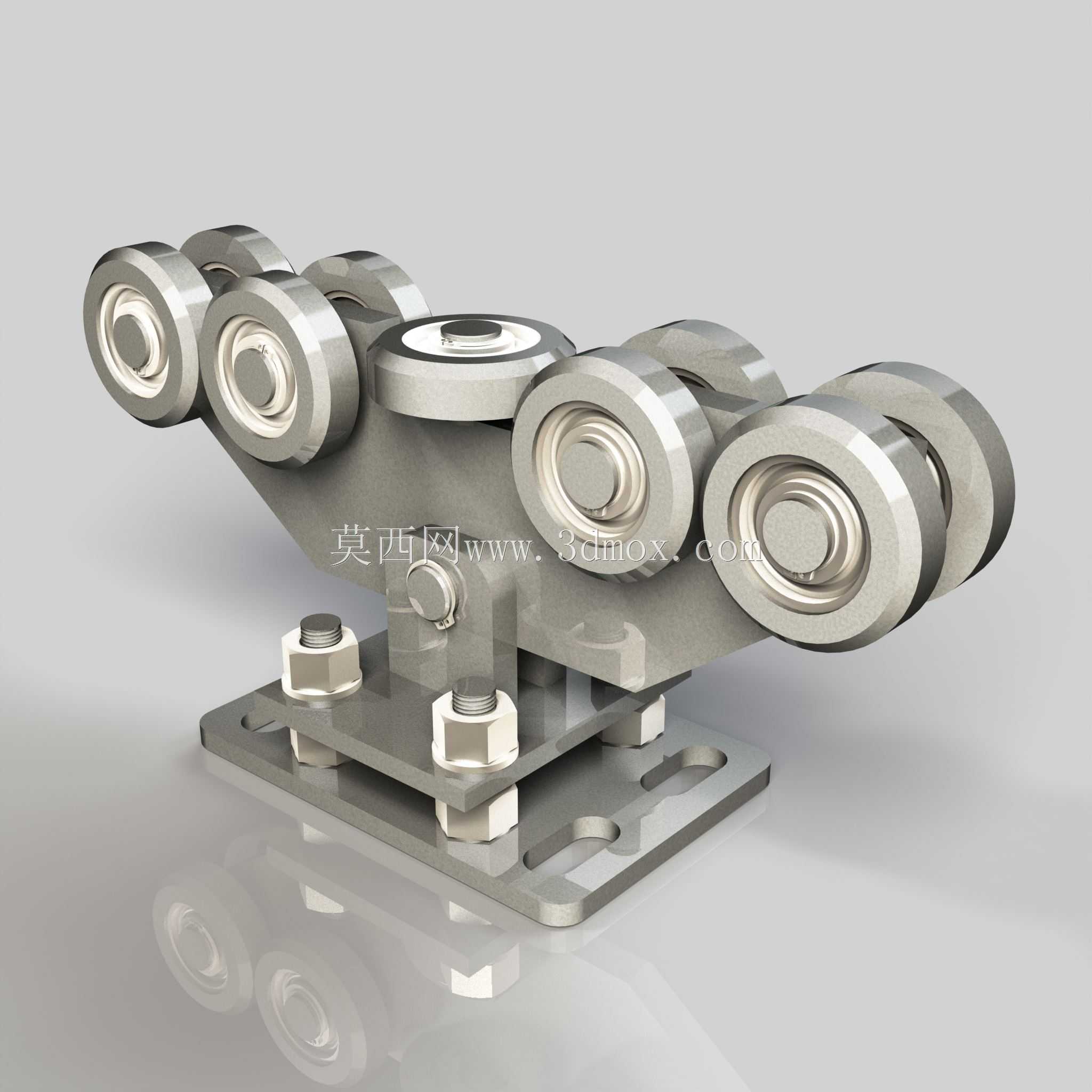

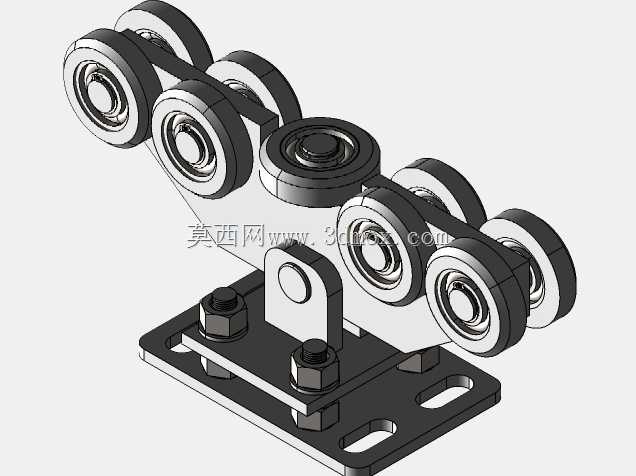

　　从结构设计逻辑来看，整套组件采用上下分层的承载布局，上部共设置8个钢质滚轮，其中4个为轨道上表面承载轮，直接承接闸门主体传递的竖向载荷，单组轮系匹配6204ZZ深沟球轴承，额定承载能力覆盖420kg的竖向荷载，剩余4个滚轮为侧向导向轮，分别贴合C型轨道的两个内侧立面，抵消悬臂结构带来的倾覆力矩，避免闸门运行过程中出现侧摆、脱轨的问题，这种多轮均载的设计相比传统4轮结构，能将单个滚轮承受的接触应力降低40%以上，大幅延长滚轮与轨道的磨损寿命，适合高频次开关的重型闸门使用。下部安装底座采用带长圆孔的可调式钢板结构，底座与上部轮架之间通过螺栓加锁紧螺母的方式连接，安装时可通过长圆孔调整轮组与轨道的啮合间隙，补偿轨道安装的直线度误差，不需要对轨道做二次精加工就能保证轮组贴合顺畅，降低现场安装的调试难度。

　　在实际应用场景中，这类悬臂闸门因为没有下轨道，不会出现杂物卡滞轨道、地面沉降影响轨道平顺性的问题，多用于厂区物流通道的重型隔断门、污水处理厂的渠道闸板、大型堆场的防风隔离门，这类场景往往单扇闸门重量大，悬臂伸出长度长，普通的两轮或四轮托架容易出现轮压过大导致轨道变形、滚轮轴承过早损坏的问题，8轮结构的托架通过多点分散承载，能适配最高6.5m/s的运行线速度，不管是电动驱动还是手动推拉的闸门都能适配，不会出现启动卡滞、运行抖动的情况。

　　设计过程中，轮架主体采用整块钢板铣削成型，没有采用焊接拼接结构，避免焊接应力导致的轮轴安装孔位变形，保证所有滚轮的轴线平行度控制在0.1mm以内，防止滚轮出现偏磨现象。滚轮采用轴承外包硬质钢轮的结构，轮缘做了R2的圆角过渡，避免与轨道接触时出现应力集中刮伤轨道表面，轮轴与轮架之间采用过盈配合加防转销固定，不会因为长期往复运行出现轮轴松动移位的问题。安装边界方面，整套组件底座的安装孔位横向间距适配通用的C型轨道安装基准，竖向安装高度预留了15mm的调节余量，现场安装时不需要额外加工转接板，直接通过螺栓将底座固定在闸门悬臂端的型钢上即可，轮组与轨道的啮合间隙可通过底座的连接螺栓进行微调，保证所有滚轮都能均匀接触轨道受力，避免个别滚轮过载失效。

　　从使用维护的角度，这套结构的所有滚轮都采用标准6204ZZ轴承，属于通用标准件，后期维护更换不需要定制非标配件，直接采购标准轴承即可完成替换，轮架表面做了镀锌防锈处理，适合户外潮湿、多粉尘的使用场景，不会因为长期锈蚀导致滚轮卡滞。相比同类托架产品，这套8轮结构的抗倾覆能力更强，当悬臂闸门受到侧向风载或者外力碰撞时，侧向导向轮能直接将侧向力传递到轨道上，不会出现轮组脱轨的安全隐患，承载冗余量足够覆盖常规重型悬臂闸门的载荷需求，不需要额外增加辅助支撑轮组。
