双WallBox壁挂式电动汽车充电箱钣金结构

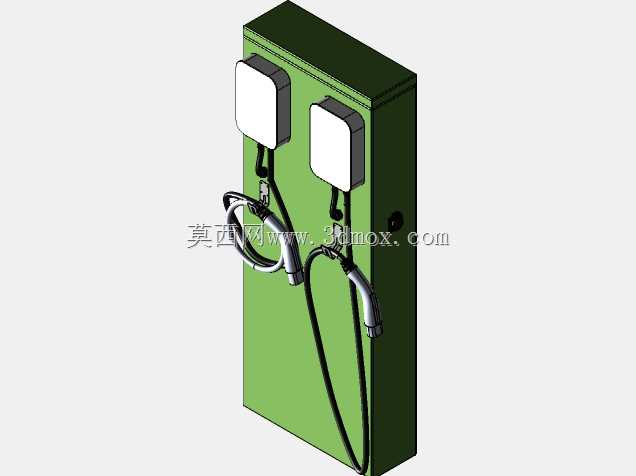

　　这套三维结构围绕两台WallBox充电终端的集中承载展开，主体采用3mm金属钣金折弯成型，箱体正面预留两个充电盒的嵌入安装位，侧面集成两路220V插座，整体面向固定车位、园区补能点、商用停车场这类需要双枪同时服务的场景。做这类结构时，最先要卡住的不是外观造型，而是现场安装边界：壁挂点位的墙体承重、箱体离墙间隙、充电枪自然下垂后的回转半径，都要在数模里提前校核。箱体背板承担全部载荷，和主壳体之间通过铆螺母、拉铆件完成预连接，后期现场上墙时再用膨胀螺栓贯穿背板固定；底部和侧边的欧米茄形安装件则用焊接螺柱定位，既保证钣金叠层之间不出现滑移，也让装配工序可以分成壳体预装、终端装入、现场挂装三段，减少高空作业的零件数量。

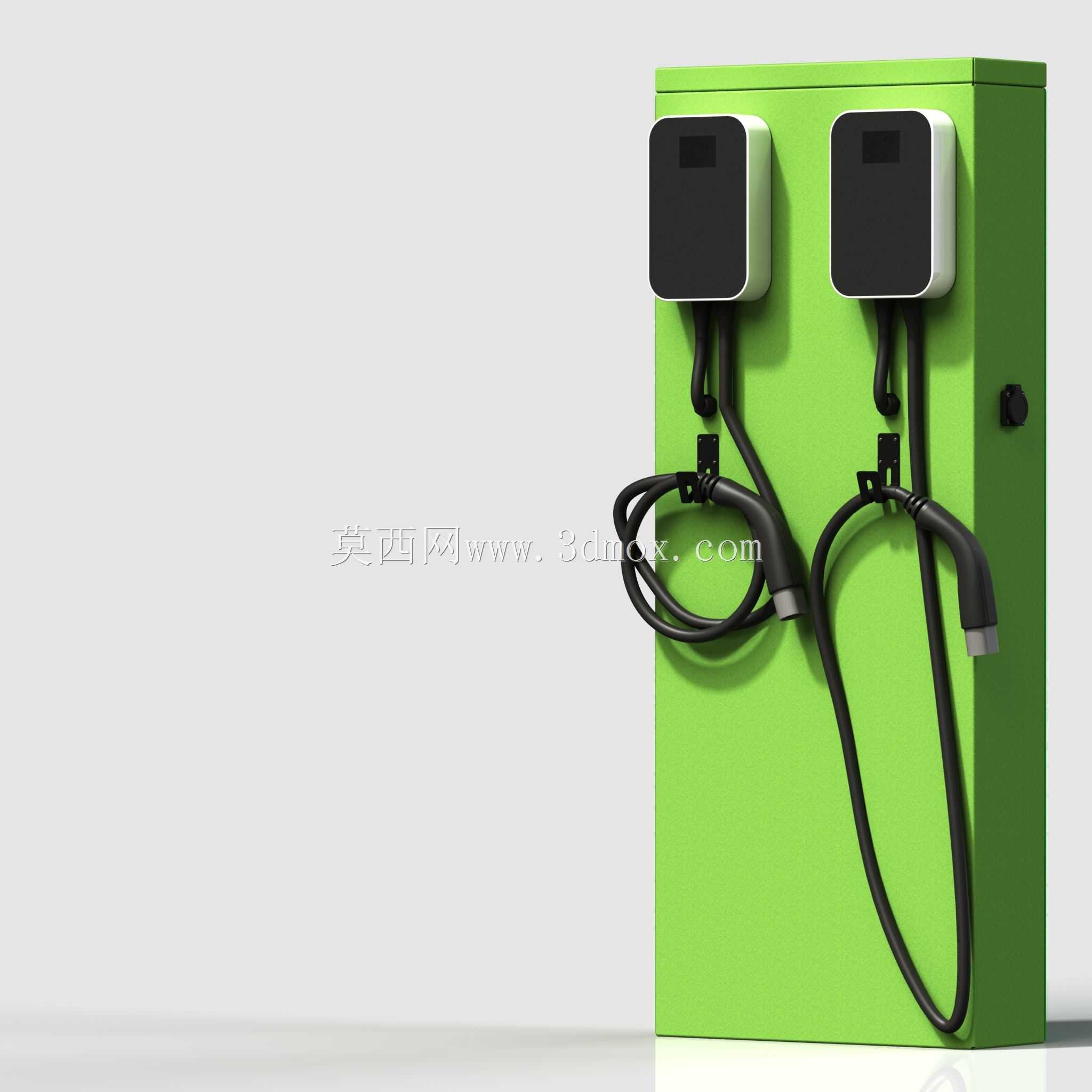

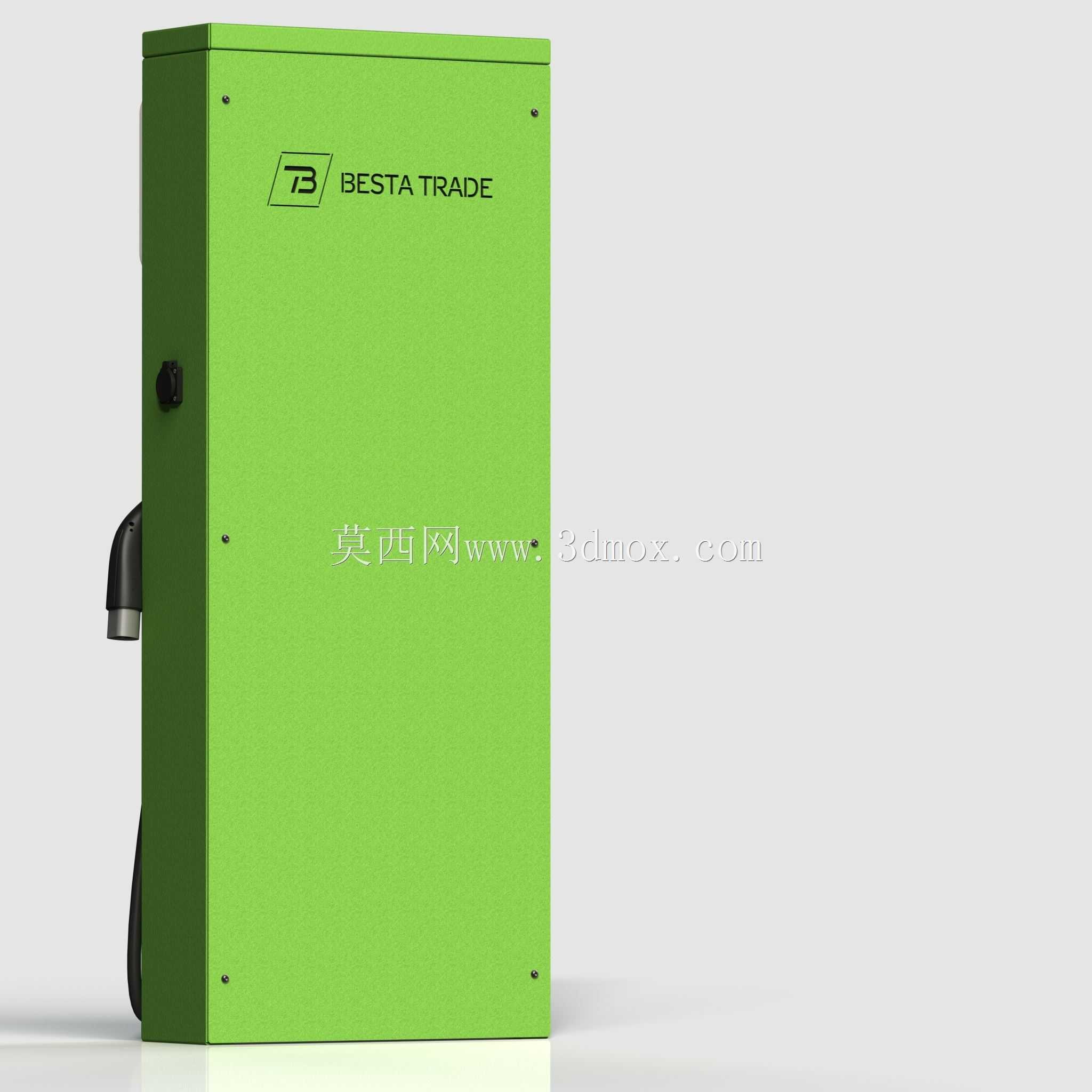

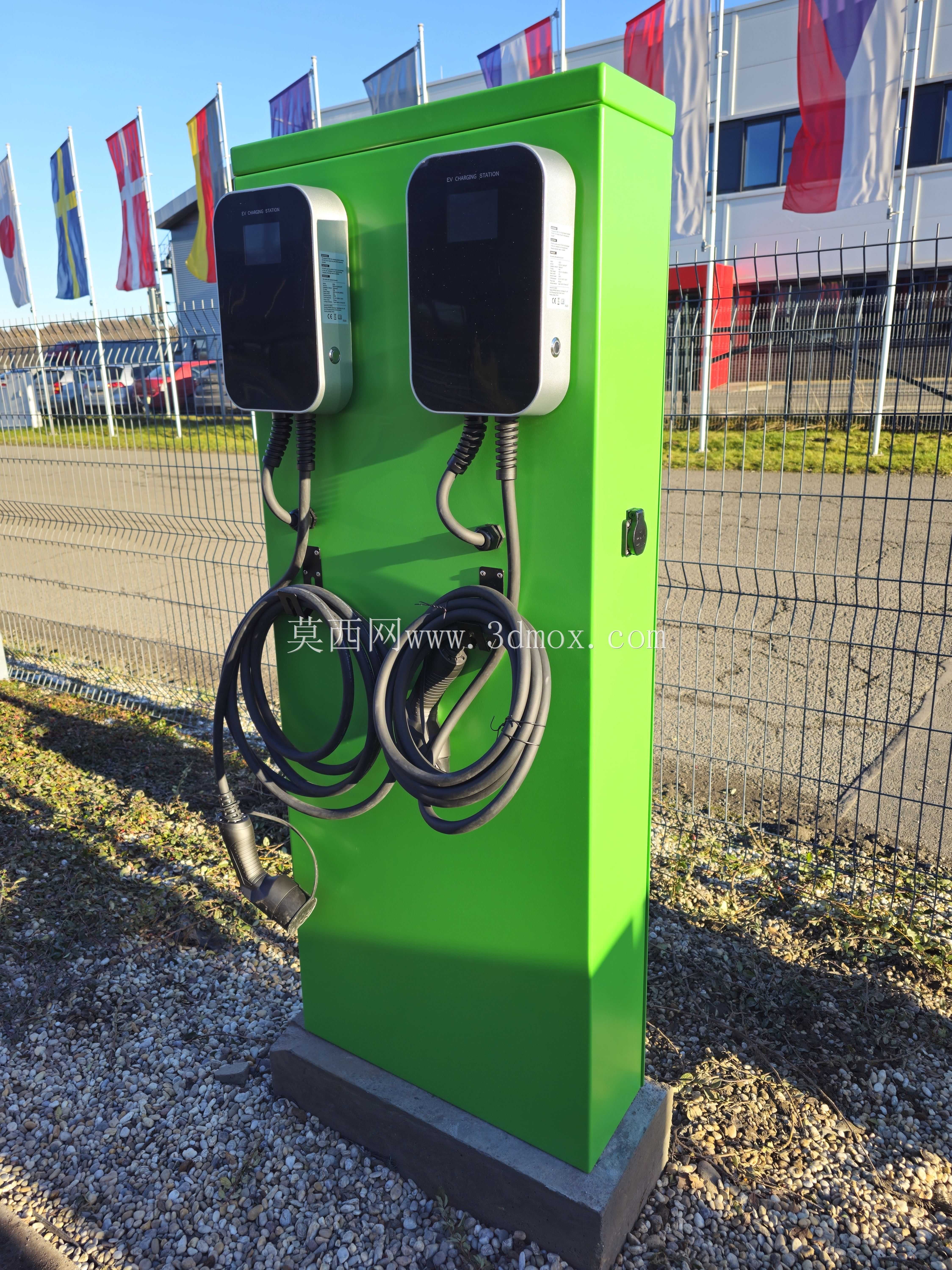

　　从功能布局看，两个WallBox充电盒并排布置在箱体上部，操作面朝向车位侧，充电线缆从盒体下方引出后，通过箱体中部的枪座、绕线挂钩完成收纳。挂钩位置没有按理论最短路径布置，而是刻意留出了枪线拖拽时的弯曲余量——实际使用中驾驶员插拔充电枪很少完全对准挂钩，线缆会反复被拉拽、扭转，如果折弯半径卡得过小，护套外皮很快会出现疲劳裂纹，数模里把枪线最小弯曲段控制在护套允许半径以上，同时让挂钩边缘做卷边或包胶处理，避免割伤线缆。箱体侧面的220V插座属于辅助取电口，多用于现场检修、清洁设备接电或周边照明供电，插座面板和箱体之间要留密封垫安装槽，开孔边缘做翻边，防止雨水顺着板面缝隙渗入内腔。

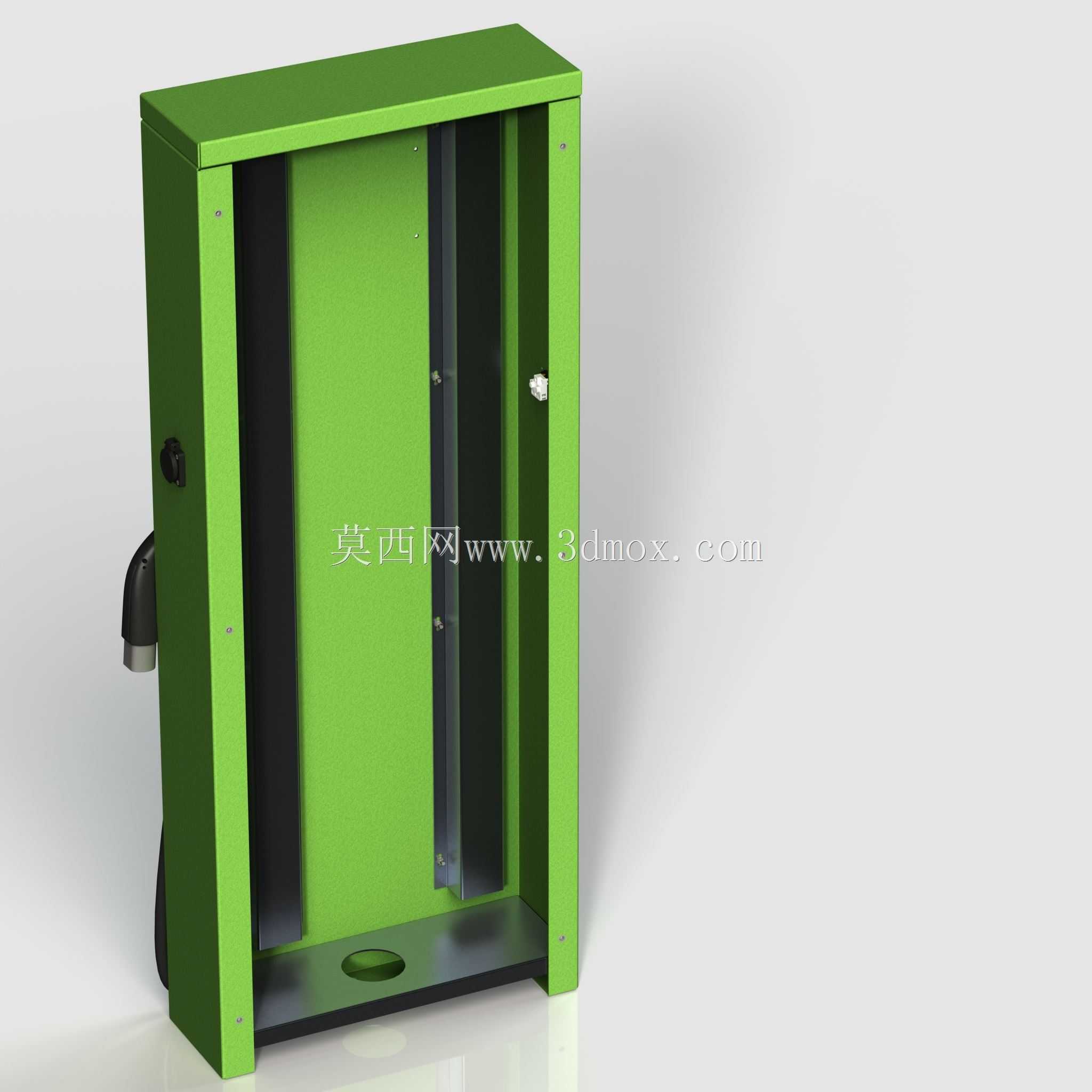

　　钣金设计的核心在折弯工艺与焊接变形控制。3mm板厚对于壁挂充电箱来说兼顾了刚性和自重，主板采用大面整板折弯，折边处预留止裂槽，避免折弯转角出现撕裂；箱体内部的安装螺柱采用种焊工艺固定，种焊位置背面在数模中标记为禁布区，防止和充电盒背部的散热筋、接线端子发生干涉。由于这是针对特定WallBox型号做的自定义项目，充电盒的安装开孔、挂扣间距完全依照实测终端外形绘制，盒体装入后正面和箱体表面保持齐平，四周留出均匀的装配间隙，既方便后期拆卸维护，也让拼缝外观整齐。箱体顶部做轻微内倾的防水檐，底部开设漏水孔与走线孔，走线孔配护线齿，防止线缆穿箱时被钣金锐边划伤。

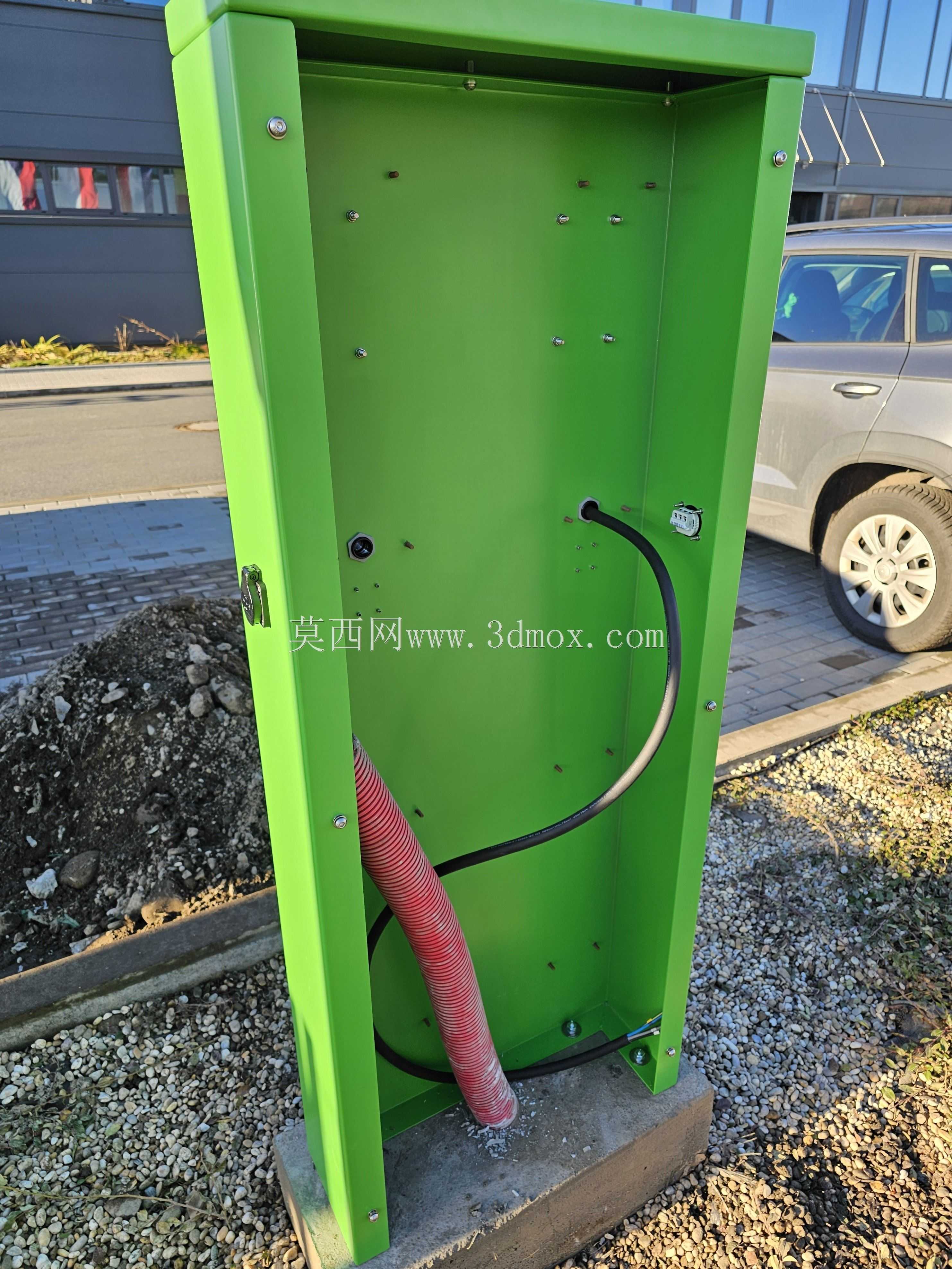

　　安装尺寸方面，箱体高度要保证充电盒操作面板处于成人方便插拔的高度区间，挂装后充电枪悬挂位置离地不宜过低，避免车辆倒车时磕碰枪体；宽度方向两台充电盒中心距要满足两把充电枪同时操作互不干扰，箱体两侧留出接线和维护空间。深度方向除了容纳充电盒本体，还要在背部预留线缆弯折、接线端子和漏电保护元件的排布空间，离墙间隙则满足背板固定螺栓操作和散热通风。结构建模时把充电枪、线缆按真实柔性姿态装配到位，模拟枪线拉出至车辆充电口最远位置、以及回绕到挂钩两种极限状态，检查线缆是否会与箱体棱角、地面或相邻车辆发生干涉。箱体右侧还设置了急停或检修开关的安装位，面板开孔和防水等级按户外使用条件考虑。整体思路是把分散的两台充电终端整合到一个统一承载钣金箱内，既简化现场上墙的固定工序，又把枪线收纳、辅助取电、防水防护集中处理，为同类型双枪充电站点的结构设计提供可直接参考的三维布局。
