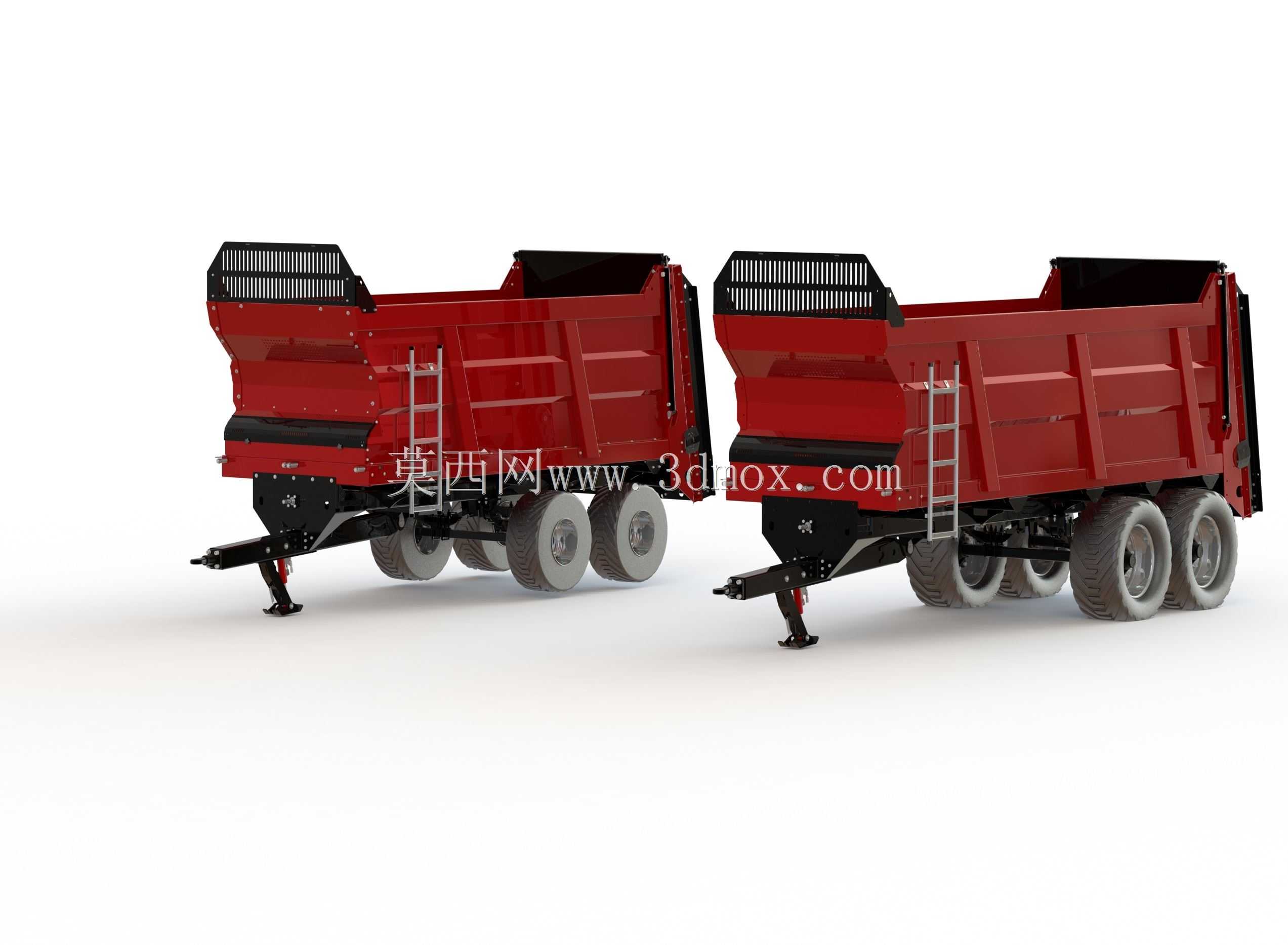

10方与12方容量牵引式粪肥撒布设备结构

　　做农机结构设计快十年，经手的田间作业设备三维模型不下百套，这次拿到的两款不同容量的牵引式撒布设备结构，刚好能对应国内不同规模种植主体的实际作业需求，先从作业场景说起，北方大田的底肥撒施、南方经作基地的有机肥还田、规模牧场的粪污资源化利用环节，都需要这类设备替代人工抛撒，过去人工撒粪肥一亩地要两三个壮劳力忙活大半天，撒施均匀度差，肥效利用率不足四成，还容易造成局部烧苗，这类牵引式撒布设备挂接在拖拉机后输出轴上，顺着田块行进就能同步完成肥料抛撒，作业效率能到人工的几十倍，均匀度偏差能控制在10%以内。

　　从结构设计思路上看，两款设备采用了同平台模块化设计，除了料厢容积不同，核心的抛撒机构、牵引连接架、行走承载系统、液压控制模块都做了通用化处理，能大幅降低后续生产的备件成本，也方便农户后期维护更换易损件。先讲安装边界，牵引架的挂接尺寸完全匹配国内主流50-120马力轮式拖拉机的后牵引销规格，牵引销孔位做了可调节设计，能适配不同高度的拖拉机牵引点，避免挂接后设备出现前倾或者后翘的问题，影响行走稳定性和抛撒精度。行走系统采用双轴双排轮配置，轮胎选用大花纹农用越野胎，接地比压控制在0.08MPa以内，哪怕是开春翻耕后的松软地块、秋收后的留茬地，也不会出现严重陷车问题，轮距设计刚好匹配国内大部分大田的垄距规格，行走时不会压到已经起好的垄台，避免影响后续播种作业。

　　料厢部分采用上宽下窄的倒梯形截面设计，厢壁做了4度的倾斜角度，不管是含水率较高的湿黏厩肥，还是粉碎后的干粪肥、商品有机肥，都能依靠自重顺利滑落到下方的输送链排上，不会出现架桥堵料的问题，10方容量的设备料厢长度控制在4.2米，12方版本在宽度、高度不变的基础上把长度延伸到4.8米，整体外廓宽度都控制在2.3米以内，符合乡村道路的通行限宽要求，转场过村的时候不用额外拆卸部件，料厢尾部的出料口高度做了优化，距离地面高度保持在1.1米，既不会因为位置太低被田块里的土块、作物残茬磕碰，也不会因为位置太高导致肥料抛撒时飘散范围过大，造成肥量浪费。

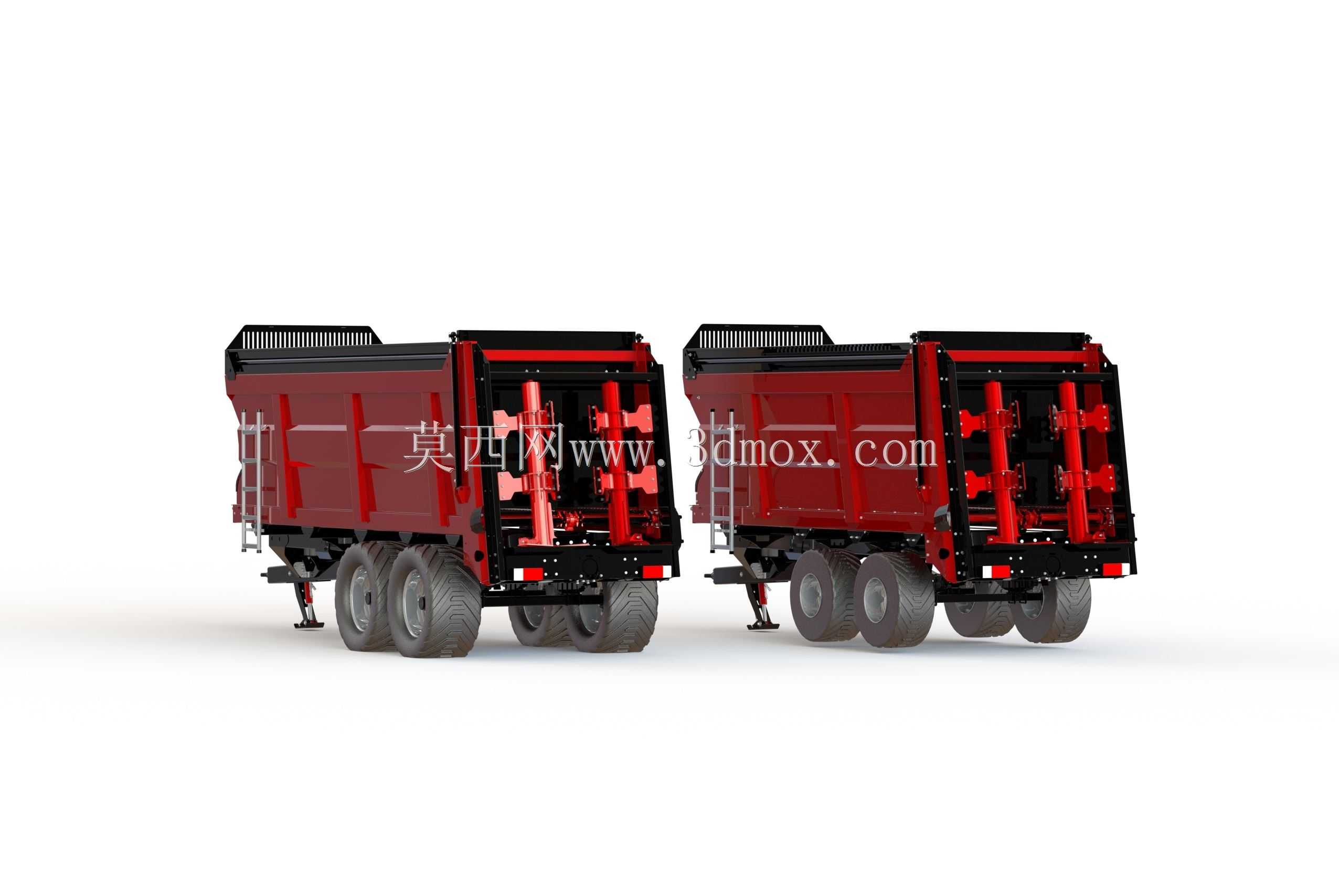

　　核心的抛撒机构采用双立轴螺旋抛撒结构，两根立式抛撒轴上交错焊接了耐磨钢材质的抛撒叶片，叶片角度经过反复校准，拖拉机后输出的动力经过齿轮箱减速后传递到两根抛撒轴上，相对旋转的叶片能把输送链排送过来的粪肥打碎，同时均匀向后方两侧抛撒，抛撒宽度能在6-12米之间通过液压调节阀调整链排送料速度来控制，送料速度越快，单位面积抛撒量越大，抛撒宽度也会相应收窄，能匹配不同作物的底肥施用量要求，比如小麦种植底肥需要每亩撒施2方左右的有机肥，就把送料速度调到中档，抛撒宽度保持在8米，作业行进速度控制在每小时5公里，就能刚好匹配施肥量要求；如果是蔬菜基地需要高量撒施腐熟粪肥，就把送料速度调到最高，抛撒宽度收窄到6米，就能保证每亩撒施量达到5方以上。

　　液压系统的设计也考虑了田间作业的可靠性，控制链排启停、料厢尾门开合的液压管路都做了防磨护套，沿着机架内侧排布，避免作业时被作物残茬、树枝刮破，液压接头采用标准快插结构，和拖拉机液压输出端口的匹配度很高，挂接的时候不用额外改装管路，尾门的开合角度可以通过液压手柄无极调节，能根据肥料的粒径、含水率调整出料口的开度，比如撒施含水率超过60%的湿粪时，把尾门开度调到三分之一，就能避免肥料一下子涌出来堵在抛撒机构里；撒施干的粉碎粪肥时，把尾门完全打开，就能保证送料顺畅。

　　设备的机架部分采用矩形钢管焊接而成，关键受力位置比如牵引架连接点、轮轴安装座、齿轮箱固定位都做了加强筋板焊接，焊接位置都做了去应力处理，避免长时间在颠簸地块作业出现焊缝开裂的问题，抛撒叶片采用耐磨合金钢材质，表面做了淬火处理，正常作业情况下使用寿命能超过8000亩地，后期磨损后只需要更换单片叶片，不用整体更换抛撒轴，维护成本很低。另外设备上还预留了挡料帘的安装位，如果是在靠近村庄、道路的地块作业，可以加装橡胶挡料帘，避免粪肥抛撒到路面或者村民院落里，减少作业纠纷。

　　从三维建模的角度来说，这套模型把所有的安装配合尺寸都做了精准还原，比如牵引销的配合公差、齿轮箱的安装孔位、轮胎的跳动空间、液压管路的排布间隙都和实际量产设备一致，不管是做结构改进设计，还是做设备选型的方案演示，都能直接调用，不用再反复核对安装边界，比如之前有客户想在这个设备基础上加装固态肥同步撒施的装置，只需要在料厢前部预留的安装位上加装肥箱和排肥机构就行，不用改动原有主体结构，能大幅缩短设计周期。
