10方与12方容量粪肥撒布农用作业设备

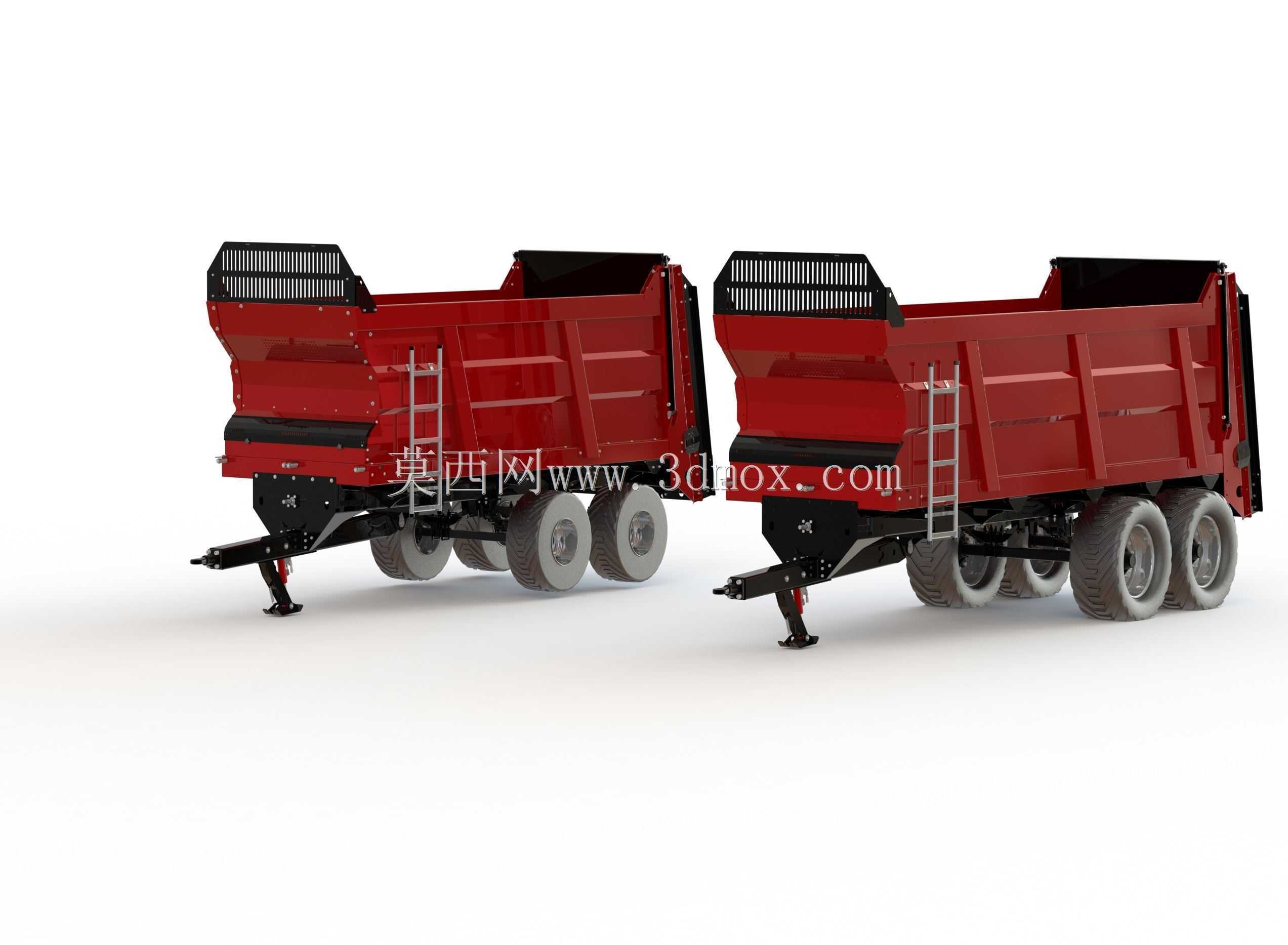

　　做农机结构设计快八年，前后经手的撒肥类设备三维模型不下二十套，这次的两款不同容积粪肥撒布设备，是针对北方规模种植基地大田粪肥还田场景做的适配设计，先从实际作业场景倒推的结构逻辑，不是凭空画的外形。大田作业的核心痛点是装载量和撒布均匀度的平衡，小容积机型往返补料耽误农时，容积过大又会超出配套拖拉机的牵引负载极限，尤其是东北黑土地春播前的冻融期，土壤承载力有限，整机满载重量压在轮组上，一旦轮压超过土壤承压阈值，很容易陷车耽误作业窗口，所以这次做了10立方和12立方两个版本，适配不同马力段的轮式拖拉机牵引，10方版本适配100-120马力段拖拉机，12方版本适配120-150马力段，覆盖不同规模种植户的需求。

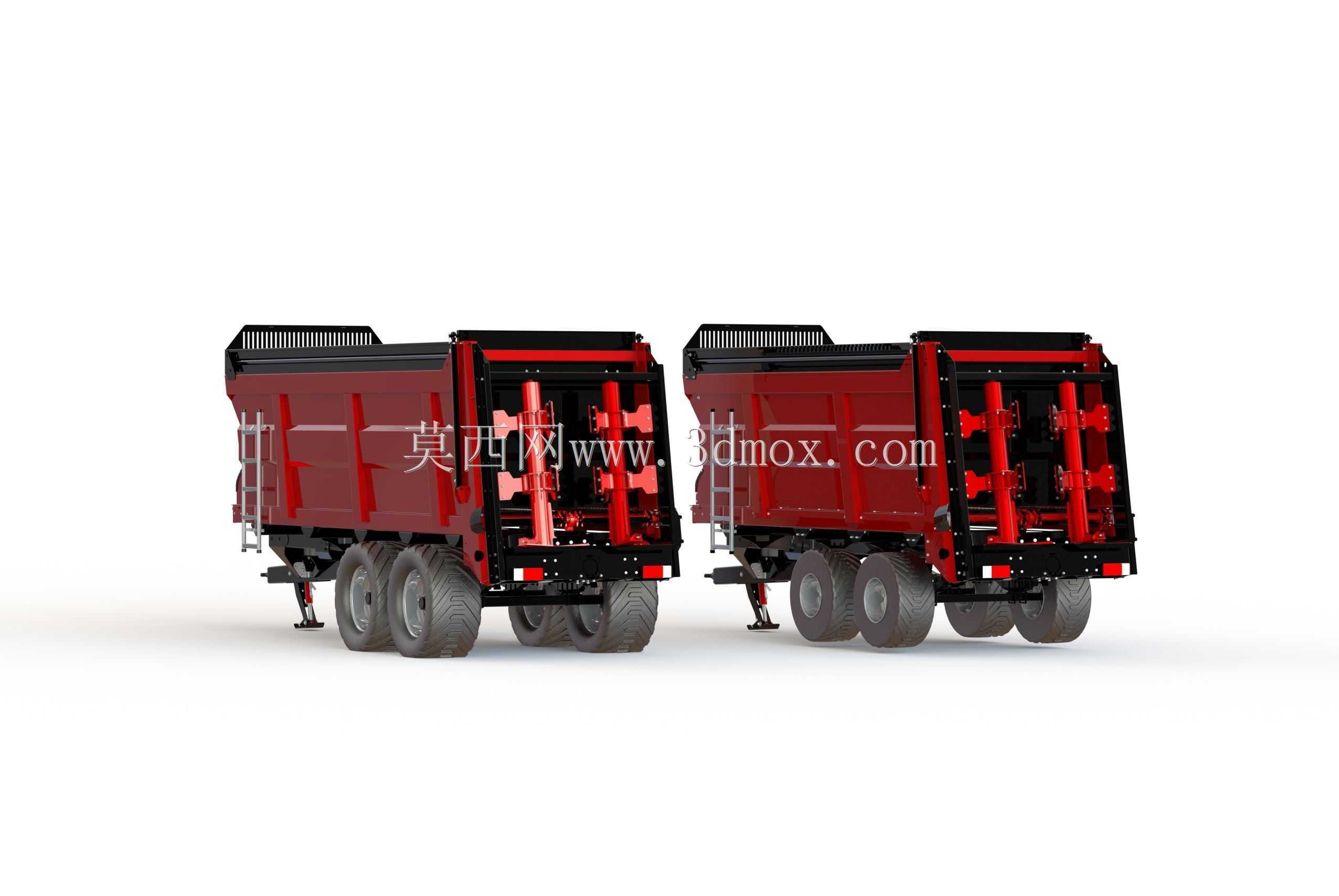

　　先讲功能逻辑，这类撒布设备不是简单的料斗加轮子，核心是后部的撒布抛送结构，采用双辊立式破碎抛送结构，粪肥从料斗内通过底部的链板式输送装置匀速向后输送，进入后部破碎辊区域时，带齿的破碎辊会把结块的农家肥、堆沤粪肥打散，再通过高速旋转的抛送叶片把肥料均匀抛撒到田间，抛撒幅宽可以通过调节抛送辊的转速来调整，适配不同作物的粪肥还田量要求，比如蔬菜基地需要的粪肥量大，就降低输送速度、提高抛撒密度，大田粮食作物需要宽幅薄撒，就提高抛送辊转速，拉大幅宽减少作业往返次数。料斗的设计做了倾角优化，侧壁采用12度的外倾角度，避免含水率高的黏湿粪肥挂壁积料，底部的链板输送结构采用刮板式结构，刮板边缘加装了耐磨橡胶条，既可以减少对料斗底板的磨损，也能刮净底板上残留的粪肥，避免长期积料腐蚀底板。

　　设计的时候首先卡的是牵引连接边界，牵引架采用标准的拖拉机牵引销连接结构，牵引销孔位高度距离地面480mm，匹配国内主流轮式拖拉机的牵引装置高度，不需要额外改装牵引点就能直接挂接。牵引架上集成了液压管路快插接口和动力输出传动轴连接位，液压系统用来控制料门的开合开度，调节粪肥的输送量，动力输出轴通过齿轮箱把拖拉机后输出的动力传递给后部的抛送辊和底部的输送链，传动系统做了过载保护设计，齿轮箱输入端加装了剪切式安全销，一旦遇到大块硬物卡入抛送辊，安全销会先剪断切断动力，避免打坏齿轮或者折断传动轴。

　　外形尺寸上，10方版本整机长度不含牵引架是5200mm，料斗宽度2300mm，整机高度2850mm，轮距1800mm，匹配国内大田作业的农机具通行宽度要求，乡村道路的通行限宽一般是2.5米，2.3米的料斗宽度加上两侧的轮边突出，整机总宽度控制在2450mm以内，不需要拆解就能直接通过乡村道路转场。12方版本在长度方向做了加长，料斗长度比10方版本多600mm，宽度和轮距保持一致，保证转场通行性，轮组采用双胎并装的结构，每个轮位装两条10.0/75-15.3的农用轮胎，降低接地比压，在松软耕地里作业时减少陷车概率，轮组的悬挂采用刚性轴加钢板弹簧减震的结构，兼顾田间作业的颠簸缓冲和道路转场的行驶稳定性，钢板弹簧的刚度做了匹配调校，满载时的下沉量控制在80mm以内，避免料斗底部刮蹭田埂或者路面。

　　后部的撒布结构做了可调节的导流板设计，导流板的角度可以通过手动调节杆调整，控制粪肥的抛撒角度，顺风作业时把导流板角度调低，避免肥料被风吹到非作业区域，逆风作业时适当调高导流板角度，保证抛撒幅宽均匀。料斗的尾部加装了可开合的挡料门，道路转场时把挡料门完全关闭，避免粪肥撒漏在路面上造成污染，作业时根据粪肥的含水率调整挡料门的开合高度，含水率高的稀粪把挡料门开小一点，减少输送量避免抛撒成团，干粪可以适当开大挡料门提高作业效率。

　　做三维建模的时候，所有的铰接点都做了运动仿真验证，牵引架转向时的最大转角做到了左右各35度，配套拖拉机转弯时不会和料斗前部发生干涉，输送链的张紧装置采用螺杆调节结构，在料斗尾部两侧各有一个张紧调节螺杆，作业一段时间后链条拉长，可以通过调节螺杆张紧链条，避免链条跳齿或者卡滞。所有的易损件都做了模块化设计，抛送辊的叶片、破碎齿都是用螺栓固定的可更换结构，磨损后不需要整体更换辊轴，只需要拆下螺栓更换磨损件就行，降低后期的使用维护成本。

　　另外考虑到田间作业的维护便利性，在料斗的左侧加装了爬梯，爬梯的踏步采用防滑花纹板，作业人员可以通过爬梯爬到料斗顶部观察料位，或者清理料斗内的大块杂物，料斗顶部的边缘加装了防护栏，避免人员踩滑跌落。液压管路的排布全部沿着料斗侧壁走，用管卡固定，避免管路被粪肥腐蚀或者被枝条刮破，所有的黄油嘴都引到了机身外侧方便加注的位置，日常保养时不需要钻到设备底部就能给各个铰接点、轴承座加注润滑脂。两个版本的大部分零部件都是通用的，除了料斗的侧板长度、输送链长度不一样，轮组、抛送结构、传动系统、牵引架都是通用件，不管是生产制造还是后期配件供应，都能降低成本，用户如果后续需要扩容，也可以通过更换料斗侧板和输送链实现容积升级，不用整体更换设备。
