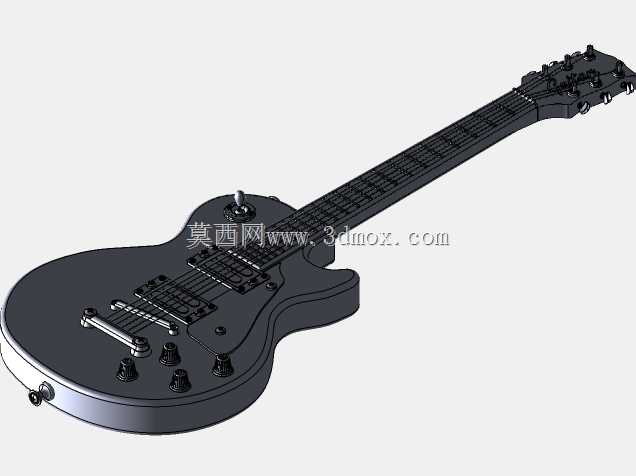

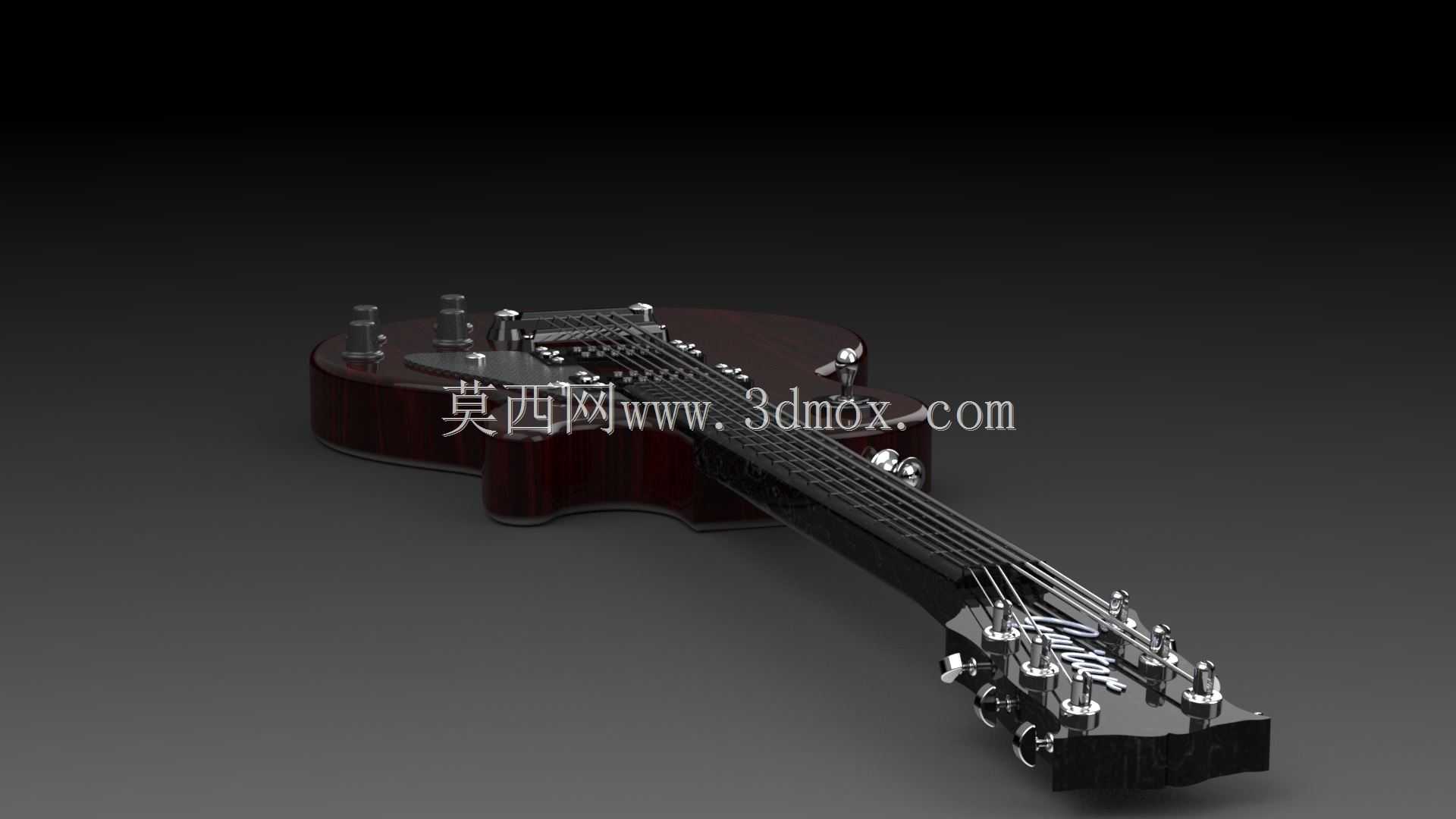

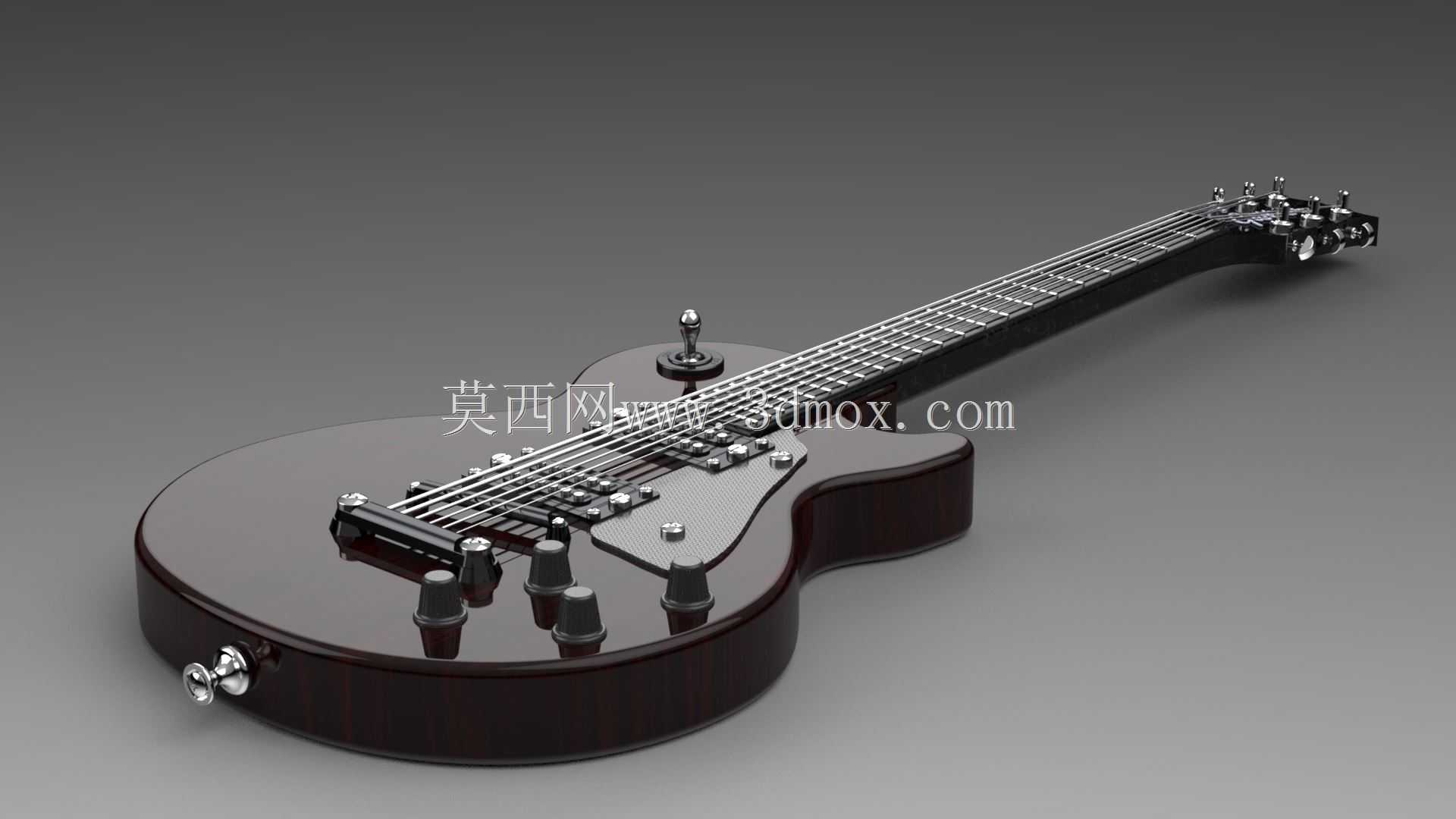

经典实心电吉他结构三维数模设计

　　这款电吉他的结构设计完全围绕电声乐器的实际使用需求展开，首先从应用场景来看，该结构可覆盖舞台演出、录音室录制、日常练习三类核心使用场景，不同场景下的结构强度、握持舒适度、部件调节便利性都在建模阶段做了对应考量。从外形尺寸与安装边界来看，整体琴身长度控制在980mm左右，最宽处位于琴身下半弧面，尺寸为330mm，琴身厚度在42mm到48mm之间做了弧面过渡，既保证了握持时手臂贴合的舒适度，也预留了内部电路、拾音器、电位器的安装空间，不会出现内部元器件挤压干涉的问题；琴颈与琴身的连接采用插接式结构，连接面做了15度的倾角配合，保证琴弦在指板上的按压高度符合常规演奏的弦距要求，琴头部分向外延伸的角度做了17度的后仰设计，这个角度是经过反复验证的，既能保证琴弦穿过弦枕后有足够的下压张力，避免演奏时出现打品、琴弦移位的问题，也不会因为后仰角度过大导致琴头受力过于集中，出现运输或磕碰时的断裂风险。

　　从产品功能特性来看，这款实心电吉他配置了双线圈拾音器结构，琴颈位置与琴桥位置分别布置不同输出功率的拾音器，对应的电位器分别控制总音量、两个拾音器的音色调节，档位开关布置在琴身靠近演奏者右手的位置，演奏过程中无需大幅度移动手部即可完成拾音器档位的切换，适配不同演奏风格的音色输出需求。琴桥采用固定式琴桥结构，相比浮动式颤音琴桥，固定式结构的音准稳定性更强，不需要频繁进行音准校准，更适合日常高频使用的场景，琴桥的每个弦鞍都可以独立调节高度与前后位置，能够针对每一根琴弦的弦距、八度音准做精细化调整，满足不同演奏者的手感偏好。指板部分的品丝安装槽做了等比的音程间距排布，从琴枕位置到最后一品的间距完全按照十二平均律的计算结果做定位，保证每一个品格按压后的音高偏差控制在人耳可识别的误差范围之外，指板的弧度采用12英寸的平缓弧度设计，既适合和弦的快速按压切换，也能满足速弹演奏时的手感需求，不会因为弧度过大导致高把位演奏时出现琴弦卡滞的问题。

　　从设计思路来看，整个建模过程优先保证结构的可加工性，琴身采用的是多层实木粘接的结构设计，建模时预留了粘接后的加工余量，所有的弧面过渡都采用连续曲率的曲面构建，不存在尖锐的棱角或者曲率突变的位置，后续无论是采用CNC铣削加工还是手工打磨修整，都能保证曲面的顺滑度，不会出现打磨后曲面变形的问题。所有的金属部件，包括弦钮、拾音器固定螺丝、电位器螺母、背带钉，都采用标准件的安装尺寸设计，对应的安装孔位直径、深度都符合通用五金件的安装标准，后续组装时不需要额外做孔位的二次加工，直接采购标准配件即可完成组装。内部的电路走线槽在琴身内部做了隐藏式设计，走线槽的宽度预留了足够的空间容纳屏蔽线与电位器的接线，同时在琴身背面预留了电路仓的盖板安装位，盖板通过两颗螺丝固定，后续需要检修电路、更换拾音器或者电位器时，只需要拆下盖板即可操作，不需要拆解琴颈或者破坏琴身的外观结构。

　　另外在细节设计上，琴身的背带钉分别布置在琴身尾部与琴颈连接位置的上端，两个点位的重心经过测算，挂上背带后琴身不会出现琴头下坠或者琴身倾斜的问题，演奏时不需要额外用手扶住琴身来维持平衡。所有的控制旋钮都做了防滑的滚花设计，旋钮的高度突出琴身表面10mm左右，演奏时用手指指尖即可轻松转动调节，不会因为旋钮过低导致调节时手指蹭到琴身漆面。琴身的漆面涂装预留了0.2mm的漆层厚度余量，建模时的曲面尺寸是木坯的加工尺寸，后续喷涂漆面后整体尺寸不会超出设计的边界，不会出现因为漆层过厚导致配件安装不上的问题。琴颈内部预埋了双向调节钢筋，建模时预留了钢筋的安装通道，调节口位于琴头位置，通过六角扳手即可调节琴颈的弯曲度，应对不同温湿度环境下木材出现的形变，保证不同使用环境下琴颈的平直度，维持稳定的演奏手感。
