抽拉式冷热厨房用水龙头结构设计

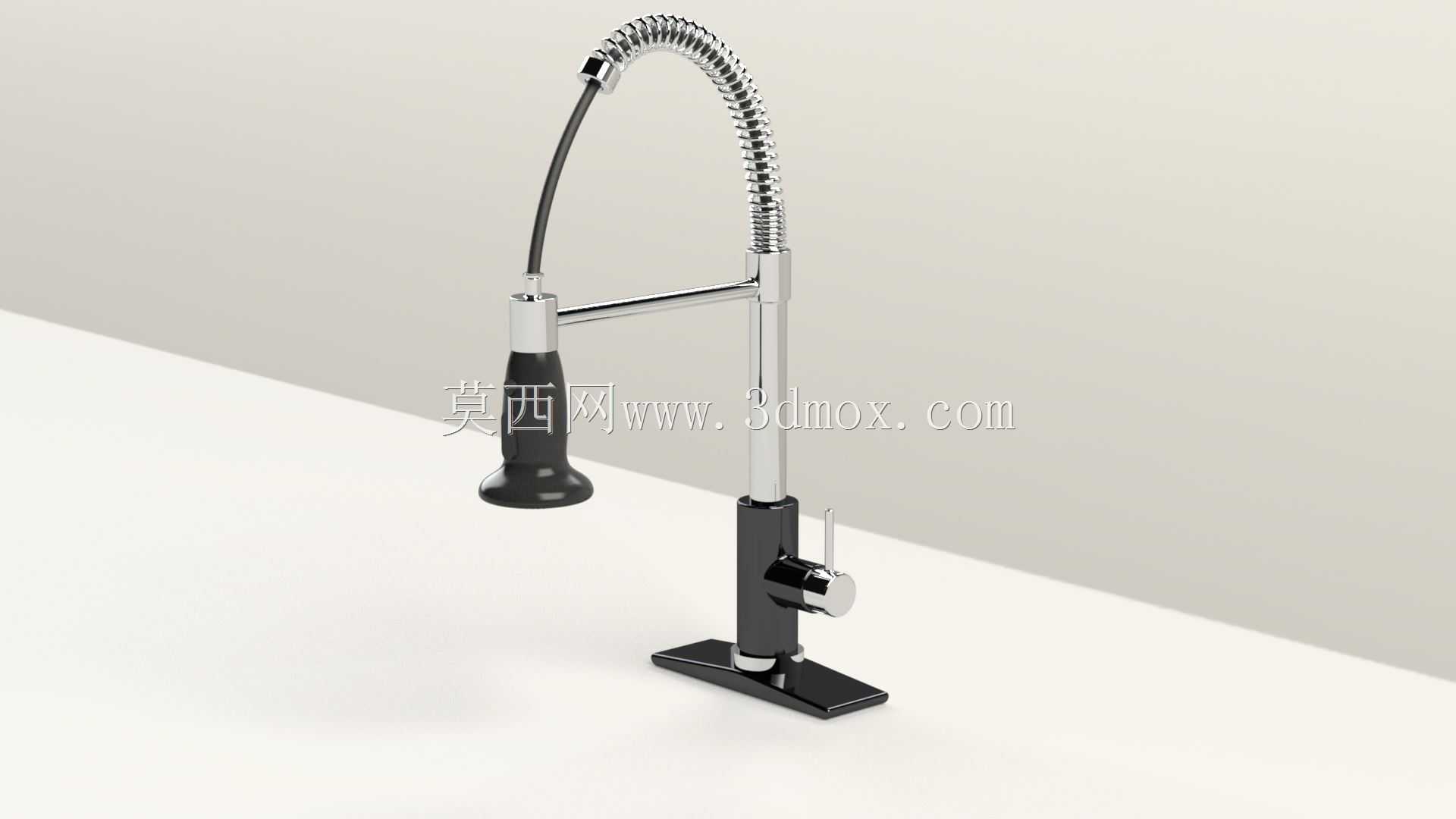

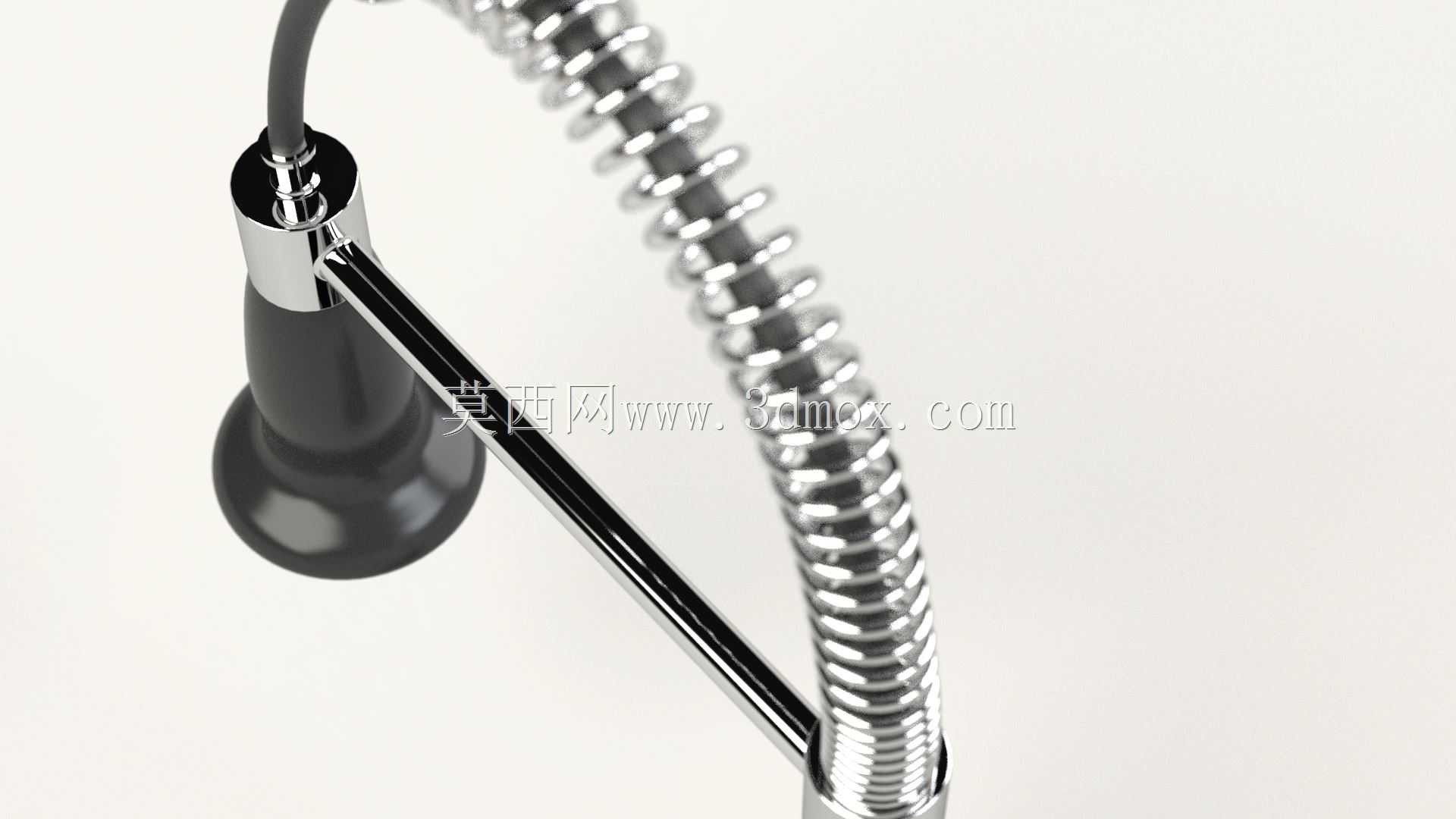

　　这款抽拉式厨房龙头的结构设计，首先要匹配家用厨房台盆的常规安装场景，目前主流家用橱柜台面的开孔尺寸多在32-38mm区间，底座采用加宽方形压合结构，安装时搭配橡胶密封垫与锁紧螺母，可适配10-40mm厚度的台面，不会出现长期使用后底座松动偏移的问题，底座边缘做了R3的圆角过渡，避免安装时刮手或者划伤台面饰面。从功能逻辑上看，这款龙头区别于传统固定出水嘴的厨房龙头，核心的抽拉结构采用了不锈钢弹簧包裹的柔性出水软管，软管内层为食品级EPDM材质，外层做了尼龙编织防护，弹簧的支撑力经过调校，既可以让抽拉头在任意悬停位置保持稳定，不会因为软管自重下坠，抽拉行程可达400mm，能够覆盖台盆的任意角落，清洗台盆边角、

　　大型锅具的时候不需要挪动容器，直接拉动出水头就可以冲洗到所有位置，抽拉头收回时依靠重力与底座的磁吸定位结构，可精准卡回原位，不会出现对位不准卡滞的问题。出水控制部分采用单柄混水阀芯，手柄的旋转角度对应冷热水的混合比例，向上扳动的角度控制出水流量，阀芯采用陶瓷密封片，正常工况下的开关寿命可达数十万次，不会因为长期使用出现滴漏问题，阀芯的安装座做了加厚铜质嵌件，避免塑料基座长期受力开裂。出水模式设置了两种切换，起泡器出水模式水流柔和不飞溅，适合日常接水、清洗蔬果，花洒式出水模式冲力更强，适合冲洗餐具上的顽固残留，模式切换按键设置在抽拉头的侧面，按压操作不需要大幅度挪动手指，单手就可以完成切换。从设计思路上，

　　这款龙头的主体过水部分采用低铅铜材质一体铸造，流道做了平滑过渡处理，没有直角死角，避免长期使用后流道内部积水结垢，外部的亮面镀铬层厚度达到8微米以上，通过中性盐雾测试要求，厨房环境下长期接触油烟、水渍也不会轻易出现锈蚀、掉漆的问题。安装边界上，龙头主体的总高度控制在380mm左右，不会因为过高导致厨房窗台、吊柜开合干涉，水平出水管的延伸长度为200mm，刚好覆盖常规800mm宽度台盆的中心区域，不会因为延伸过长导致龙头受力力矩过大，也不会因为过短导致出水落在台盆边缘溅水。在实际工程验证阶段，这类龙头需要做1.6MPa的水压密封测试，持续1分钟没有渗漏才符合出厂要求，抽拉结构的往复拉伸测试要达到上万次，软管不会出现破损、漏水的问题，

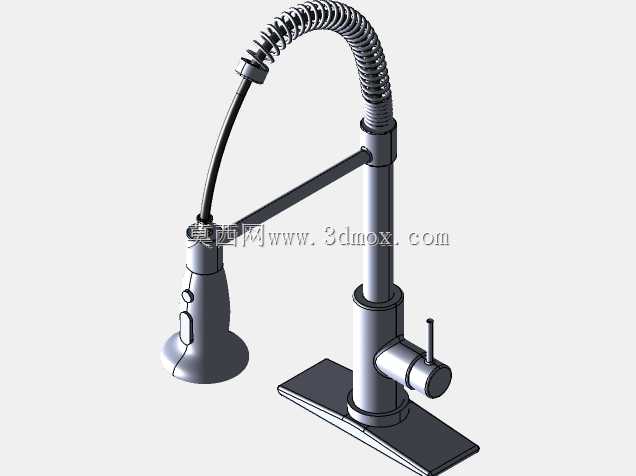

　　混水手柄的操作力矩控制在0.2-0.5N·m，操作手感顺滑不会过松或者过紧。针对厨房场景的使用特性，龙头的所有外露棱角都做了钝化处理，日常清洁的时候可以直接用抹布擦拭整个表面，没有清洁死角，底座和台面接触的位置采用整圈硅胶密封，避免台面上的积水顺着安装孔渗到橱柜内部，造成橱柜受潮发霉。和传统固定式厨房龙头相比，抽拉结构的设计大幅拓展了龙头的使用范围，除了日常的清洗操作，甚至可以直接抽拉出水头给台面上摆放的汤锅加水，不需要把沉重的锅具抬到台盆里，降低了日常操作的劳动强度，同时单柄混水的操作逻辑简单，老人小孩都可以快速上手调节合适的水温与水量，不会出现操作复杂的问题。在结构建模过程中，需要重点关注各个活动部件的运动干涉问题，比如手柄在最大冷热水调节角度的时候，不会和龙头主体、底座发生碰撞，抽拉头拉出到最大行程的时候，软管不会和主体内部的结构发生剐蹭，避免长期摩擦导致软管磨损，各个密封件的安装槽尺寸要严格匹配公差，O型圈的压缩量控制在15%-25%区间，既保证密封效果，又不会因为压缩量过大导致操作阻力变大，加速密封件老化。
