碰撞测试用改装购物车结构设计

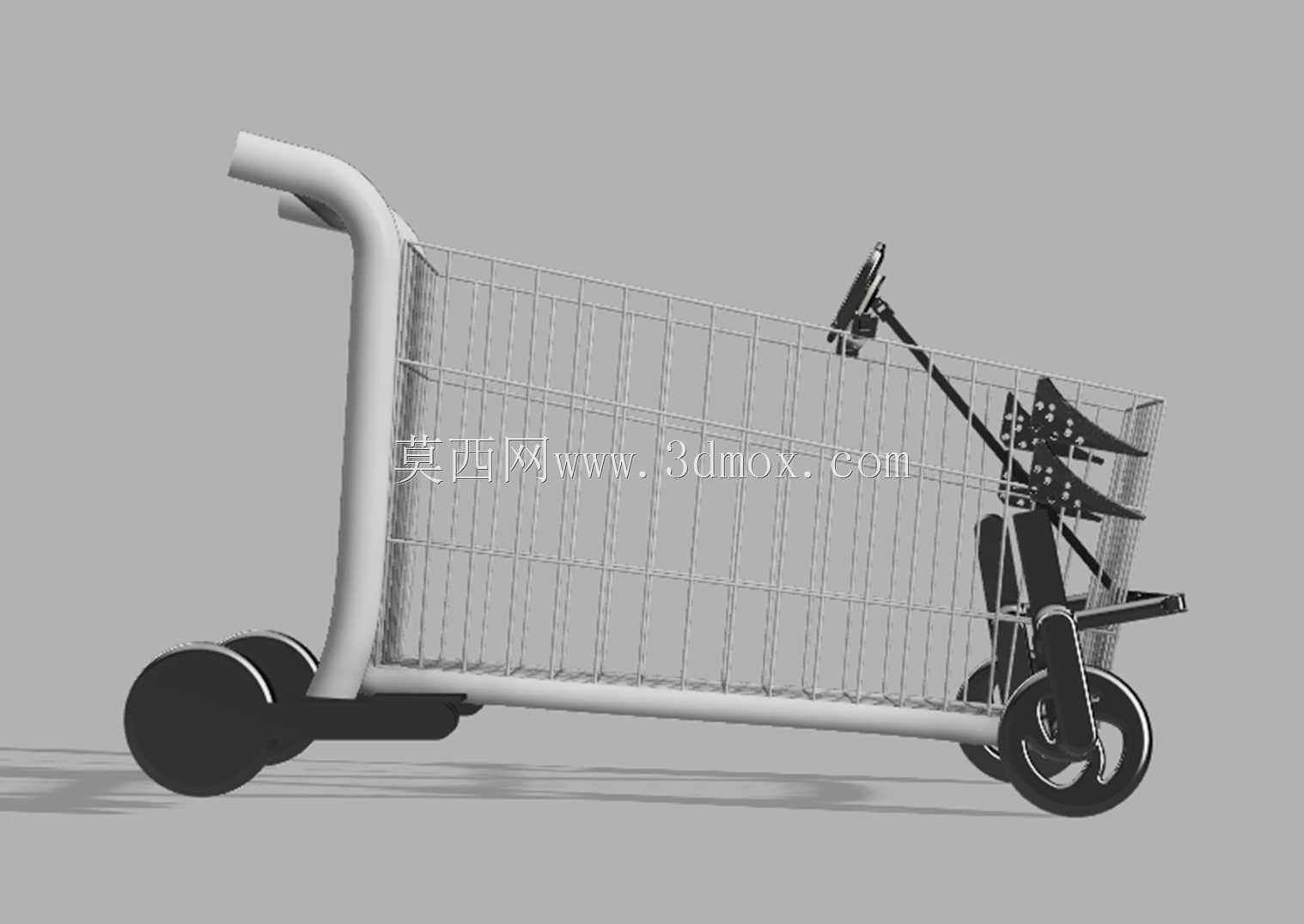

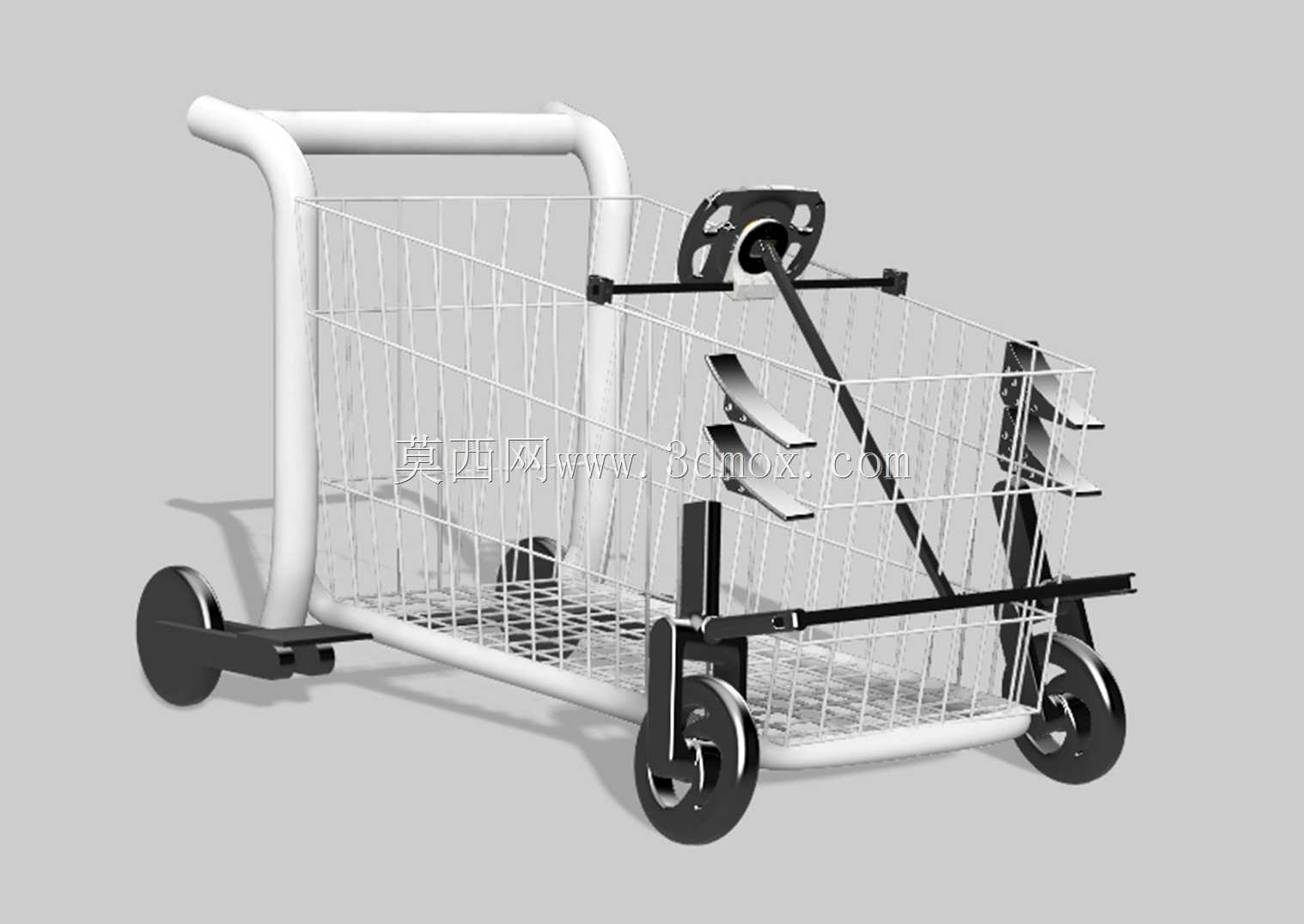

　　日常商超场景里的标准购物车，大多只考虑常规推行、载物的基础需求，遇到推行过程中的意外撞击、误碰撞，很容易出现网篮变形、脚轮卡滞、推把弯折的问题，这款针对碰撞工况做结构优化的购物车，在常规商超购物车的基础上做了针对性的结构强化，可用于商超载具的碰撞性能验证，也能作为特殊场景下的载物转运工具使用。从结构设计逻辑来看，这款购物车没有沿用常规薄壁圆管弯折的一体式推把，而是采用了双段式弯管结构，推把的握持段做了加宽处理，握持区域的管体外径比常规购物车大12%，推行时的手部受力面积更大，长时间推行的握持疲劳度更低；推把的竖直支撑段直接延伸到底部脚轮的安装支座位置，和底部的承载框架做了满焊连接，而非常规购物车的点焊固定，当推把位置受到正面撞击时，

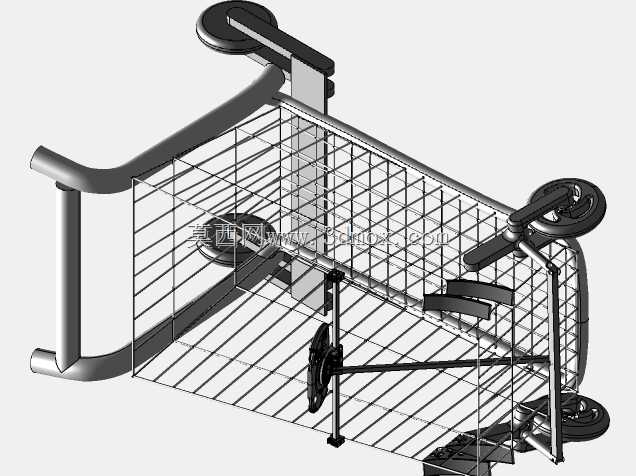

　　冲击力可以顺着竖直支撑管直接传递到底部框架，不会出现推把和网篮连接位置撕裂的问题。网篮部分采用了加粗的金属丝焊接结构，网丝的直径比常规购物车粗0.8mm，网孔的排布做了疏密分区设计，靠近底部承载区的网孔尺寸更小，网丝的排布密度提升30%，放置小件零散物品时不会出现漏落的问题，网篮的四周边框采用了整根圆管弯折成型，没有拼接焊缝，边框和网丝的连接位置全部采用电阻凸焊工艺，每个焊接点的熔深控制在0.6mm，既保证连接强度，又不会出现焊穿网丝的问题。底部的行走结构做了针对性的防撞优化，四个脚轮没有采用常规购物车的悬臂式安装结构，而是采用了双侧支架夹持的安装方式，脚轮的轮架采用4mm厚的钢板冲压成型，轮轴位置加装了耐磨衬套，轮体采用高弹性的聚氨酯材质，轮面宽度比常规脚轮宽10mm，推行时的接地比压更小，在瓷砖、环氧地坪等商超常见地面上推行时，不会留下压痕，也能降低滚动阻力；前轮位置加装了横向的防撞横梁，横梁采用矩形管制作，两端直接和两侧的脚轮支架连接，当购物车正面撞击到货架、墙体等障碍物时，防撞横梁会先接触障碍物，冲击力直接传递到两侧脚轮支架，再分散到底部框架，不会直接撞击网篮的前侧边框，避免网篮出现凹陷变形。转向结构部分，这款购物车的前轮采用了万向轮结构，转向回转中心做了偏心设计，偏心距控制在25mm，推行时的转向灵活性更好，不需要施加太大的力就能完成转向操作，转向支架的位置加装了阻尼结构，当购物车受到侧面撞击时，

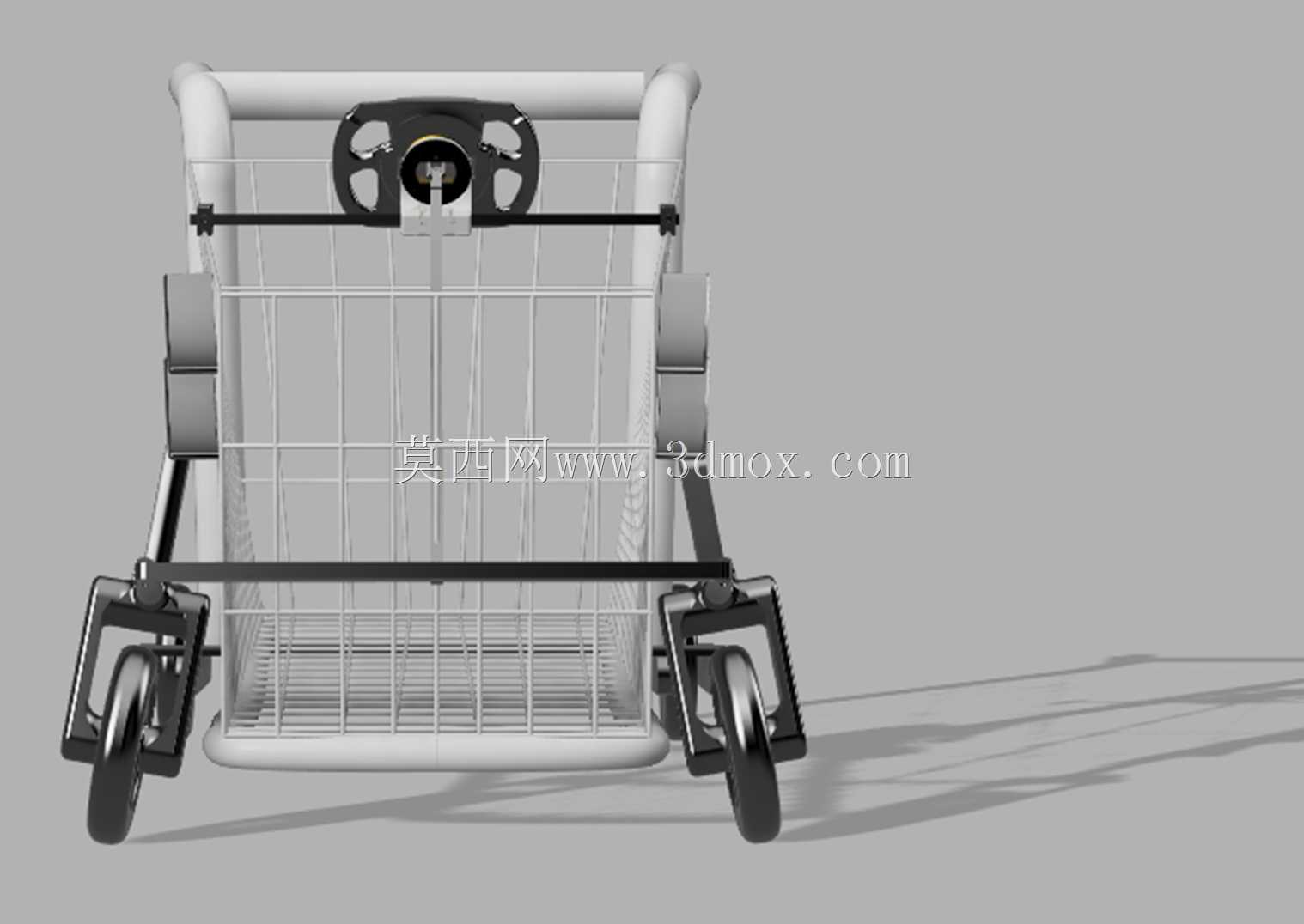

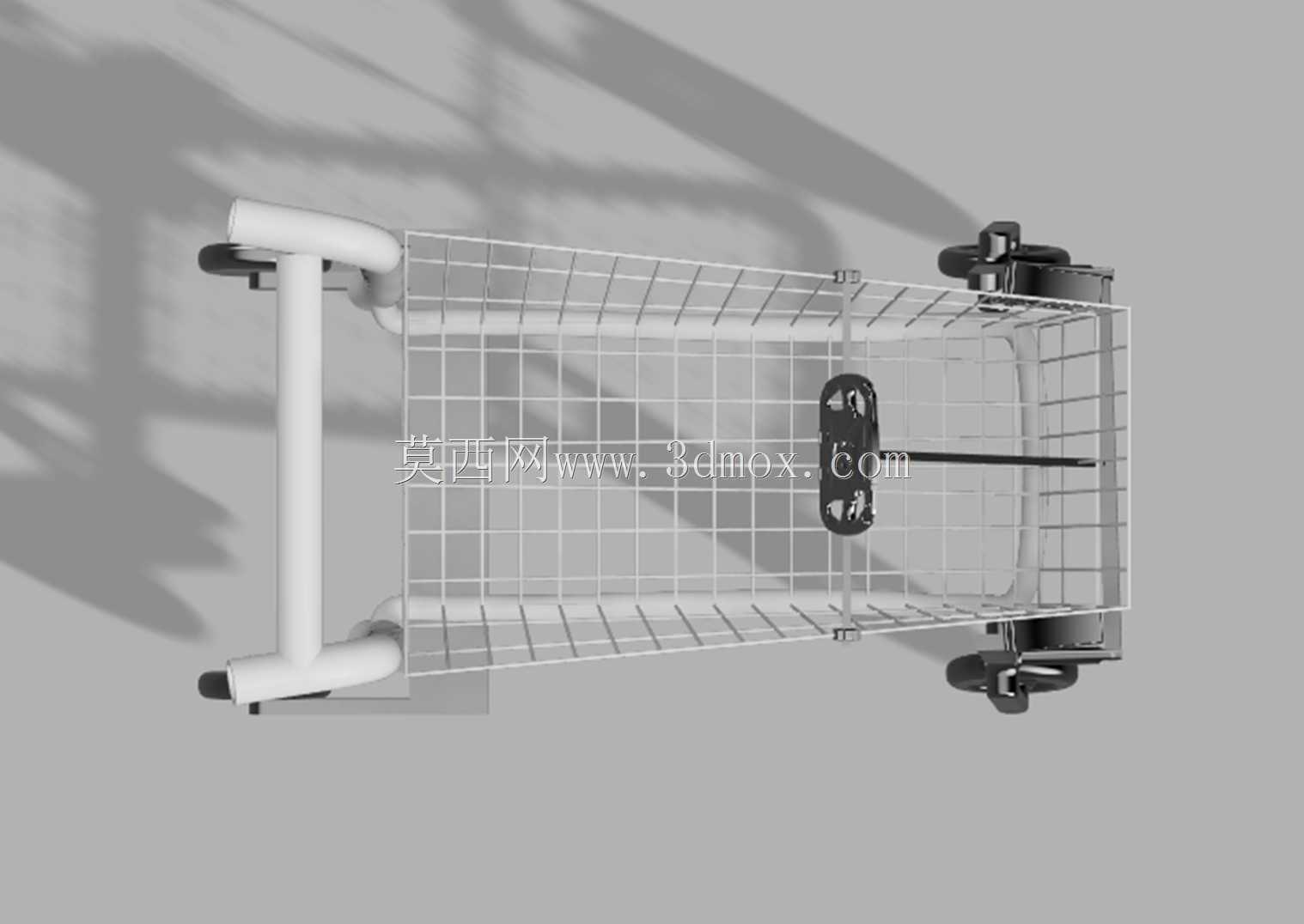

　　万向轮不会出现突然偏转导致的侧翻问题；后轮采用定向轮结构，轮轴和底部框架的连接位置加装了缓冲橡胶垫，经过不平整地面时，橡胶垫可以吸收部分振动，避免网篮内的物品因为颠簸倾倒。从安装边界尺寸来看，这款购物车的整体宽度控制在580mm，刚好符合商超收银台通道的通行宽度要求，不会出现过窄载物空间不足、过宽无法通过收银通道的问题；整体高度控制在980mm，推把的握持高度在880mm，符合多数成年人的站立握持高度，推行时不需要弯腰或者抬臂，操作姿态更舒适；网篮的内部深度控制在350mm，底部承载面距离地面的高度在280mm，放置重物时不需要过度弯腰取放，日常使用的便利性更好。在碰撞防护的细节设计上，网篮的前侧位置加装了可拆卸的碰撞测试安装支架，

　　支架上预留了标准的传感器安装孔位，可以安装加速度传感器、力传感器等测试元件，用于采集碰撞过程中的冲击力、加速度数据，方便开展购物车的碰撞性能测试；支架的连接位置采用了快拆结构，不需要焊接或者打孔，就能完成测试元件的安装和拆卸，测试完成后可以快速拆除支架，恢复购物车的常规使用状态。这款购物车的整体结构没有采用复杂的异形零件，所有的管材、板材都是标准规格的金属型材，加工时只需要完成切割、弯折、焊接、表面喷涂几道工序，加工工艺性好，量产的成本可控；表面处理采用了静电喷塑工艺，塑层厚度控制在80μm，日常使用过程中不容易出现掉漆、锈蚀的问题，适合商超这种高频使用、人员接触密集的场景。和常规购物车相比，这款结构的抗正面撞击能力提升了60%以上，在1.5m/s速度下的正面刚性墙撞击测试中，网篮的变形量控制在5mm以内，脚轮不会出现卡滞、脱落的问题，推把也不会出现弯折变形，既可以作为常规商超载物工具使用，也能用于载具碰撞性能的教学、测试场景，为商用手推车的结构优化提供可参考的三维结构依据。
