运动相机通用快装固定支架结构

　　这套结构对应运动相机在户外拍摄、车载记录、工装监测、运动装备挂载场景里的快装固定需求，核心是把相机机身底部的标准接口转化为可快速插拔、锁紧、防松脱的机械连接界面。现场使用时，支架底座既可以通过背胶贴合在头盔、曲面护具、车身饰板上，也能借助螺钉孔固定在机械臂、试验台架、骑行装备的平整安装面上，适配平面和轻微弧面两类贴合边界。

　　从实际用途看，这类支架承担的不只是托住相机的作用。运动相机工作时会持续承受振动、冲击和姿态变化：山地骑行中路面颠簸会把低频振动传到机身，车载拍摄时发动机和悬架振动叠加，工装监测位置还可能遇到频繁触碰。若连接界面只靠普通卡扣，长期使用后容易出现旷量、偏转甚至松脱。该结构在底座两侧设置对称的弹性夹持臂，中间保留导向槽，相机底部插入时沿槽对位，两侧臂同时抱紧定位面，插入到位后形成轴向和侧向约束，减少拍摄过程中画面抖动和角度漂移。

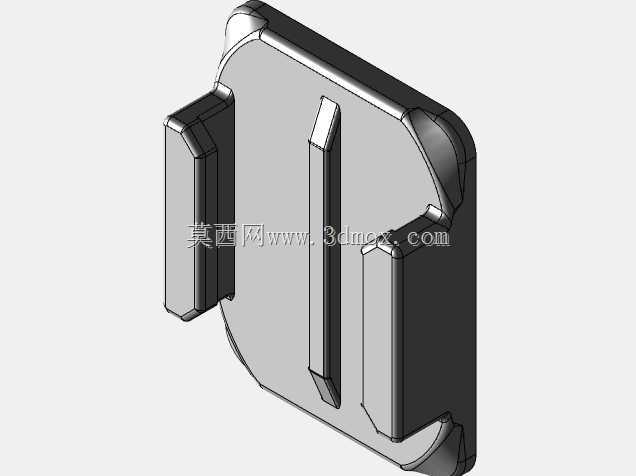

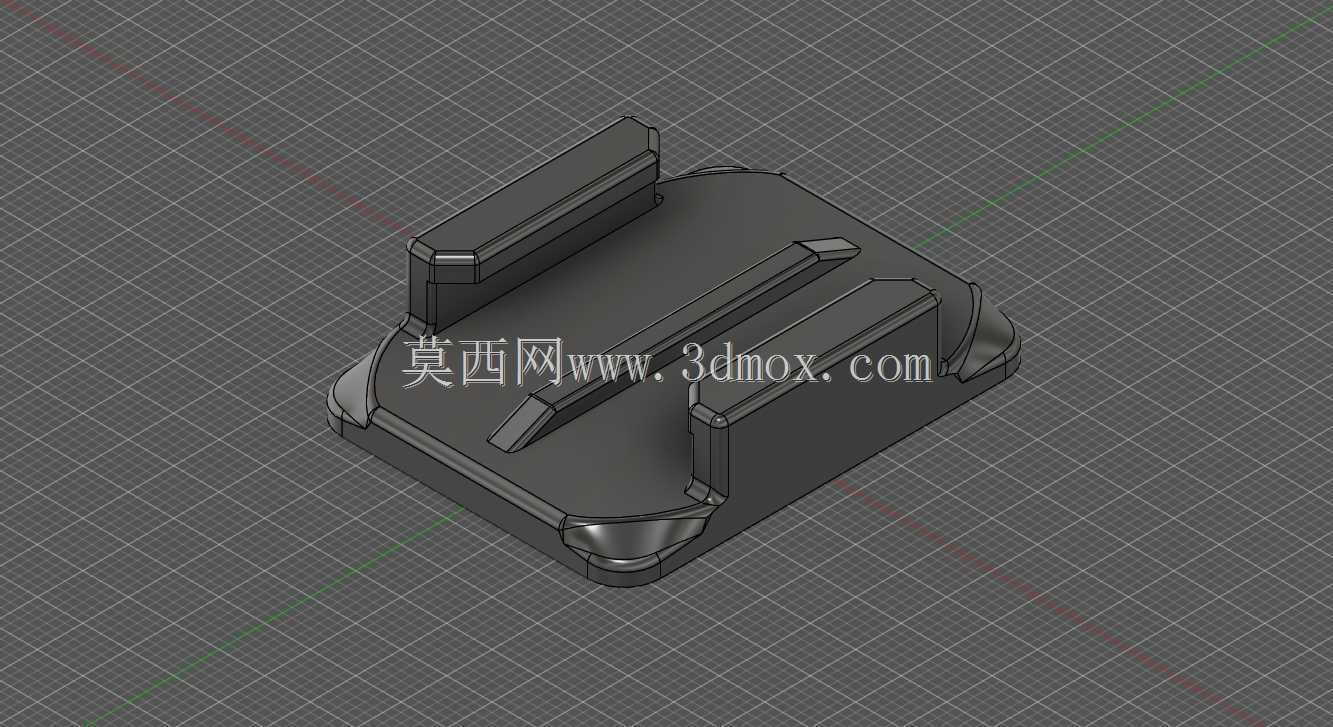

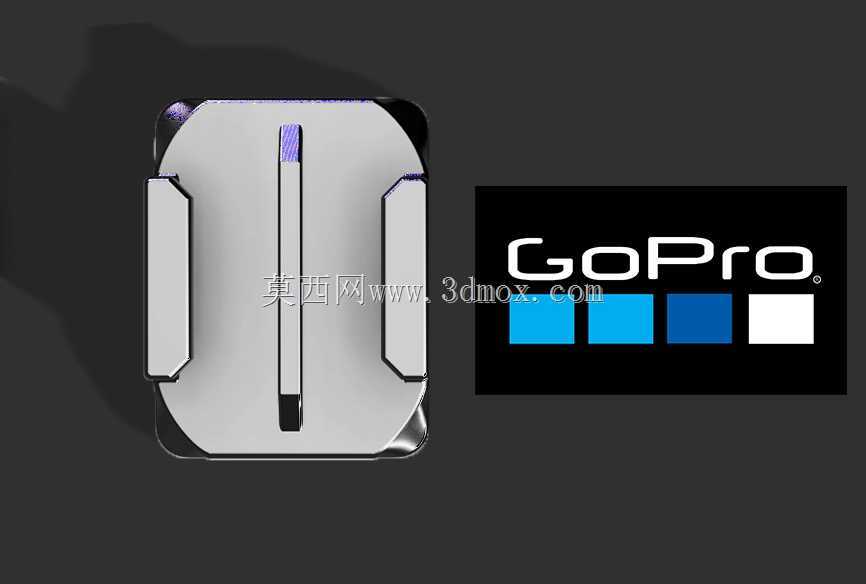

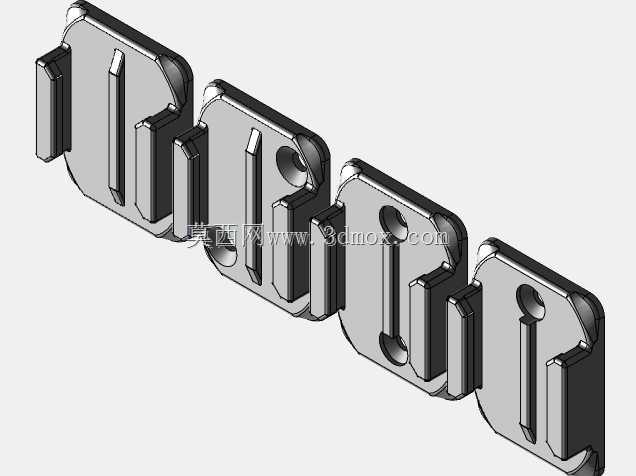

　　设计思路上，模型把“导向、锁紧、限位、拆卸”拆成几个明确的结构特征。底座主体采用近似圆角矩形轮廓，外缘做连续圆角，避免在头盔、背包、护具等近距离接触场景中形成尖锐刮擦点。中部纵向凸起的导向筋与相机底部槽位配合，承担插入时的对位功能；两侧夹持壁留出弹性变形空间，装配时可轻微张开，到位后回弹夹紧。底座背面预留贴合区域，能够承载双面胶或缓冲垫，既增加接触面积，也能在曲面安装时补偿微小不平。对于需要高可靠性的台架场景，周边还可扩展螺钉过孔，使粘接与机械紧固形成双重固定。

　　外形尺寸方面，支架整体控制在相机底部投影范围内，没有向两侧大幅伸出，目的是降低挂载后的外轮廓和磕碰概率。安装边界主要集中在底座背面：平面安装时需要保证贴合区域清洁、压合充分；弧面安装时应选择曲率变化较缓的位置，若曲面半径过小，粘接面无法完全贴合，就需要增加过渡垫片或改用螺钉固定。前端插拔方向要保留手指操作空间，侧向弹性臂周围不宜被其他零件紧贴，否则拆卸时无法产生足够变形量。

　　结构细节上，夹持臂与主体之间的连接区要兼顾弹性和疲劳寿命。臂体过厚会导致插拔力过大，现场低温环境下更难操作；臂体过薄则容易在反复掰开后产生永久变形。模型中通过较长的弹性臂和圆角过渡来分散应力，使弯曲主要发生在设计好的变形区，而不是集中在根部尖角。夹持面上的台阶用于承受相机向外拉出的力，导向筋则限制绕竖直轴的转动，二者配合后，相机在支架内不会只依赖摩擦力定位。

　　在工程建模时，这类零件需要重点检查装配间隙和运动干涉。相机底部插入过程中，两侧夹持臂先被撑开，再越过定位台阶回弹；若间隙过小，塑料件在公差累积下可能无法装到位；若间隙过大，锁紧后又会出现晃动。比较合理的做法是按实际材料收缩率和打印、注塑工艺能力预留配合量，并在卡扣接触区设置小角度导入斜面，让插入动作顺滑，拔出时则需要明确的解锁力，防止意外脱落。

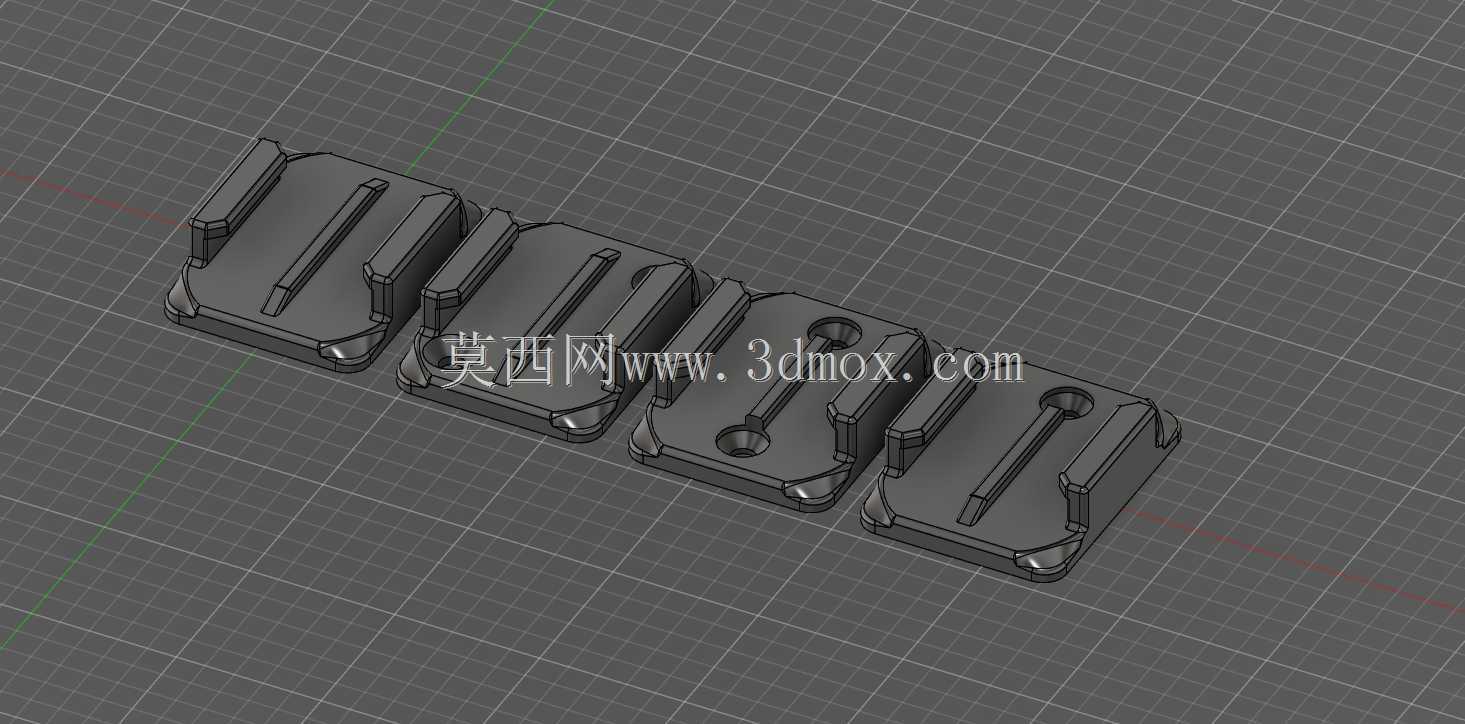

　　该支架还考虑了多场景复用。相同底座可以布置在头盔正面、侧面、车把转接板、设备观察位和无人机挂载平台上，相机部分保持一致的插拔方式，使用者不需要在不同场景间更换复杂转接件。对于结构设计人员来说，模型的价值不在于复杂曲面，而在于把小型承载件的受力路径表达清楚：背部贴合面传递主要载荷，中部导向槽控制位置，两侧弹性臂提供夹紧力，端部台阶承担防脱限位。

　　若用于批量制造，底座可选用具有一定韧性的工程塑料，承受反复卡扣变形；粘接面需要保持足够平面度，边缘圆角既能改善脱模，也能减少应力集中。若用于金属加工或3D打印验证，则应关注层纹方向、弹性臂厚度和根部圆角，避免夹持臂沿薄弱层断裂。整体结构紧凑、接口明确，适合作为运动相机附件、便携监测设备固定座以及户外摄影快装系统的基础零件进行二次改型。
