Kar98k步枪7.92mm口径枪管结构设计

　　作为栓动步枪的核心承压构件，枪管的设计精度直接决定整枪的射击精度与使用寿命，本次建模的Kar98k枪管适配7.92×57mm毛瑟步枪弹，全长570mm，内膛阳线直径7.92mm，阴线直径8.2mm，缠距设定为240mm，对应弹头稳定飞行的转速要求，适配12.8g及以上重量的全金属被甲弹头，保证400米有效射程内的弹道稳定性。从实际应用场景来看，这类枪管主要适配复刻类栓动步枪的整枪装配、影视道具枪械的结构还原、射击运动器材的零件改制，以及轻武器结构教学的演示教具，不同场景下对枪管的壁厚、材质、表面处理要求存在明显差异：用于实弹射击的枪管需采用铬钼合金钢锻造成型，内膛镀铬层厚度控制在0.08-0.12mm，既提升内膛耐磨性能，又避免铬层过厚导致的尺寸超差影响弹头嵌入；用于道具或教学演示的枪管可采用铝合金或工程塑料制作，仅还原外形结构与安装接口，无需承压能力。

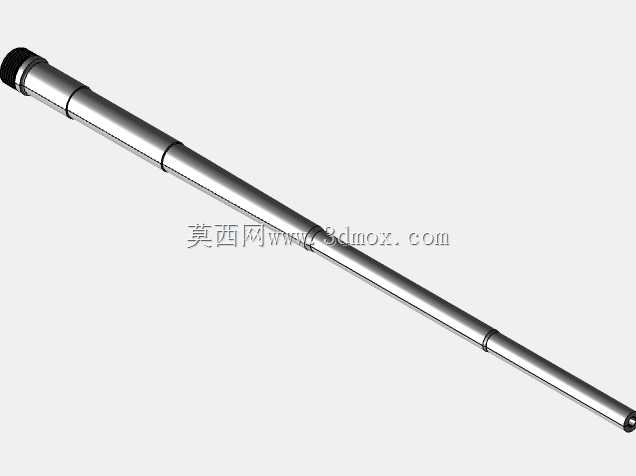

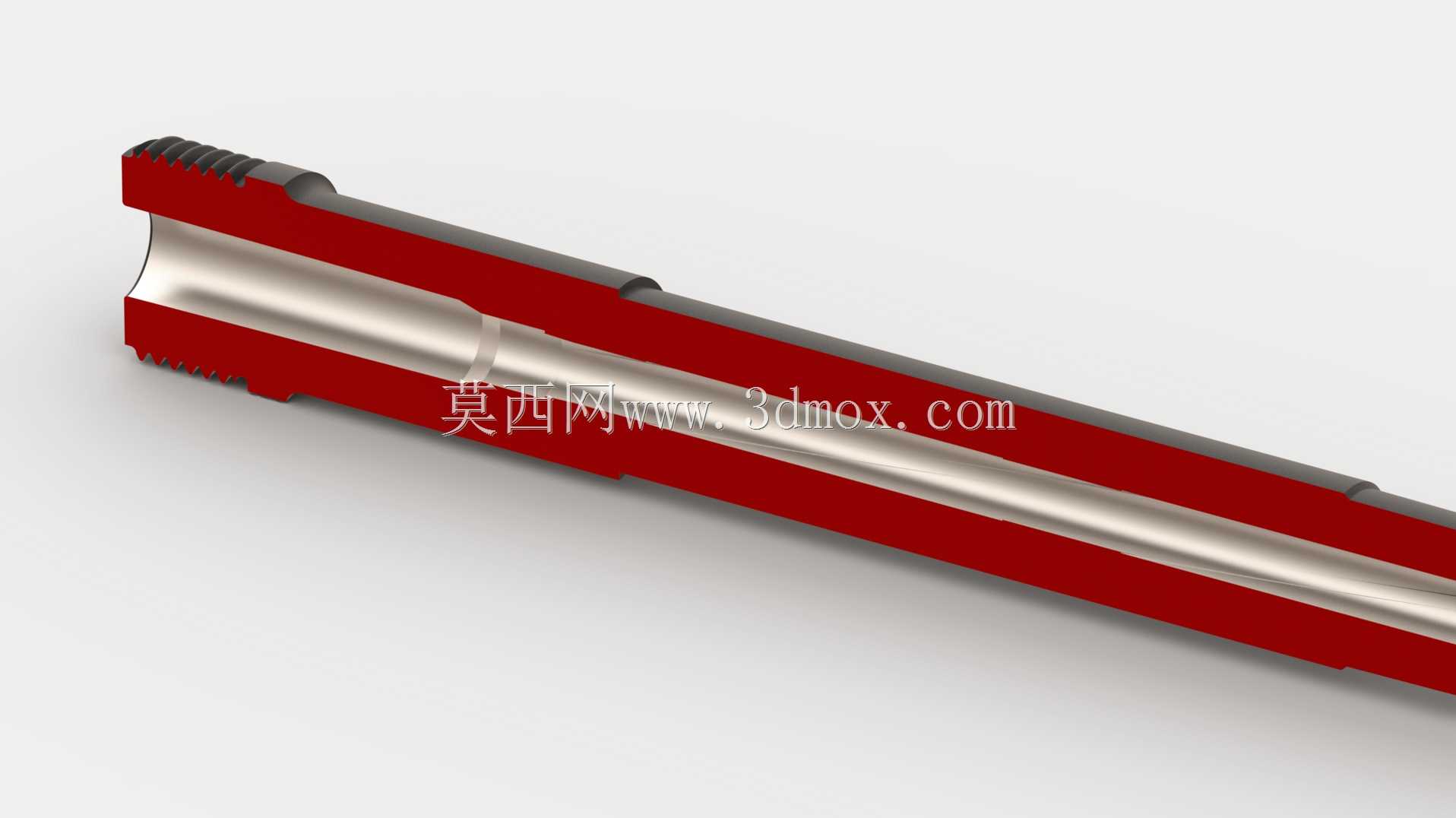

　　从设计思路来看，建模过程中首先还原了枪管的分段式外形结构：尾部为枪管尾端，设置有与机匣连接的螺纹段，螺纹规格匹配原枪机匣的安装接口，尾端面为弹膛定位面，平面度公差控制在0.02mm以内，保证闭锁时枪机与弹膛的贴合紧密性，避免火药燃气后泄；弹膛段按照7.92×57mm弹的弹壳外形做阶梯式内腔设计，分为弹膛体、坡膛两个部分，坡膛的锥度为1:50，引导弹头顺利嵌入线膛起始段；线膛段为枪管主体部分，4条右旋等齐膛线沿内膛螺旋分布，建模时通过螺旋扫描特征生成膛线轮廓，阳线宽度2.1mm，阴线宽度4.2mm，保证弹头嵌入时的闭气效果与旋转驱动力；枪口段设置有准星安装座与枪口帽连接螺纹，外径略小于线膛段外径，形成阶梯定位结构，保证准星安装后的同轴度。

　　安装边界方面，枪管与机匣的配合采用过盈配合加螺纹锁紧的结构，尾端螺纹的大径比机匣安装孔小0.02mm，装配时通过专用工装将枪管压入机匣后锁紧锁紧螺母，保证枪管与机匣的同轴度公差在0.05mm以内，避免射击时出现枪管偏移导致的弹着点偏移；枪管外表面设置有两个枪管箍安装槽，分别位于距尾端180mm、420mm位置，与护木上的枪管箍配合，将枪管固定在护木上，安装槽的宽度为5mm，深度0.8mm，与枪管箍的卡爪间隙控制在0.1mm以内，既限制枪管的径向位移，又预留了枪管受热膨胀的轴向伸缩空间，避免连续射击后枪管受热变形产生应力弯曲。

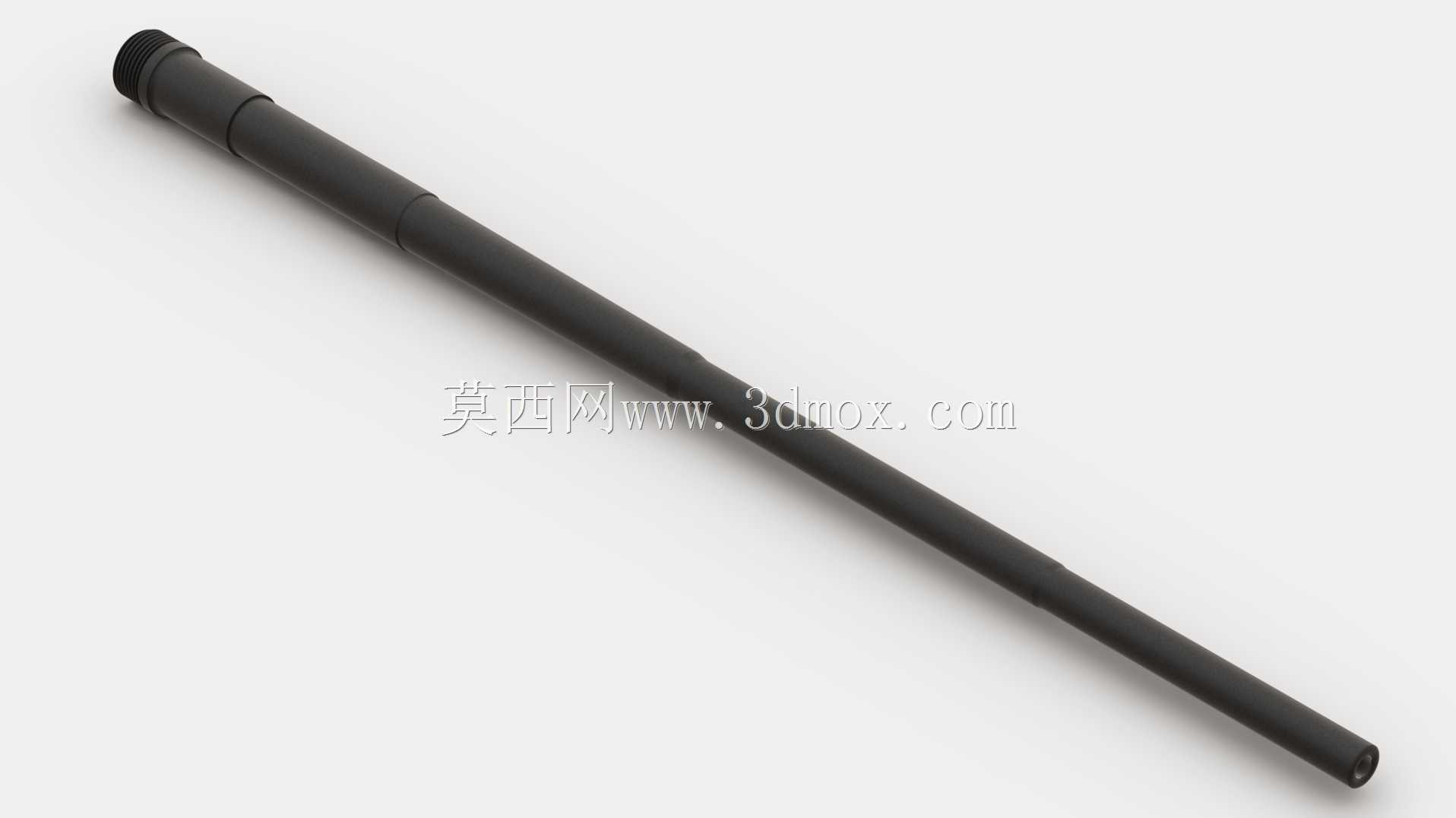

　　功能特性上，该枪管的结构设计充分考虑了栓动步枪的使用需求：240mm的缠距适配当时主流的重弹头，保证弹头在跨音速段的飞行稳定性，在600米距离上仍能保持足够的存速与精度；内膛镀铬的设计不仅提升了内膛的抗腐蚀能力，还降低了弹头与膛线的摩擦系数，减少枪管磨损，提升使用寿命；枪管外表面的哑光发黑处理层，既可以避免使用时反光暴露位置，又能提升外表面的防锈能力，适配野外复杂环境下的使用需求。建模过程中对各段的壁厚做了严格控制：弹膛段最大壁厚为8mm，可承受380MPa的最大膛压，线膛段壁厚为5mm，在保证强度的前提下尽可能控制重量，整根枪管的重量控制在1.2kg左右，平衡了强度与整枪重量的需求。

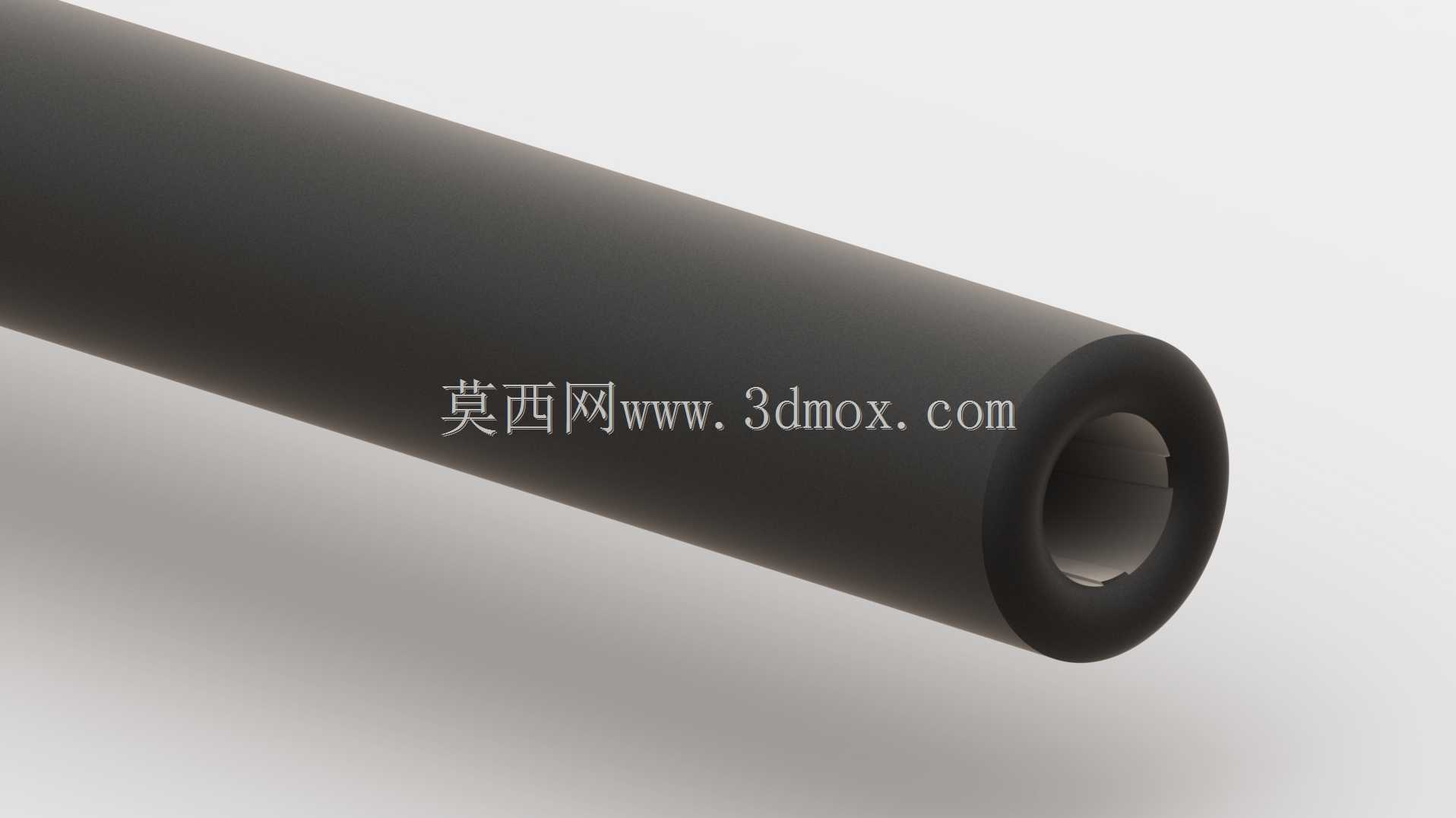

　　在结构细节处理上，尾端的闭锁支撑面做了15°的倒角，避免枪机闭锁时出现磕碰损伤；枪口端面做了内倒角，保护膛线起始端不受磕碰，同时避免枪口边缘的毛刺影响弹头出膛时的初始姿态；弹膛内部的退壳槽宽度为3mm，深度0.6mm，保证抽壳钩能顺利勾住弹壳底缘，完成抽壳动作。整个建模过程严格按照实物测绘尺寸进行，各段的同轴度、圆柱度公差都按照轻武器零件的加工精度要求设定，可直接用于后续的加工工艺编制、3D打印样件制作，或者整枪的虚拟装配验证。
