可调式弹簧搭扣工业锁紧结构设计

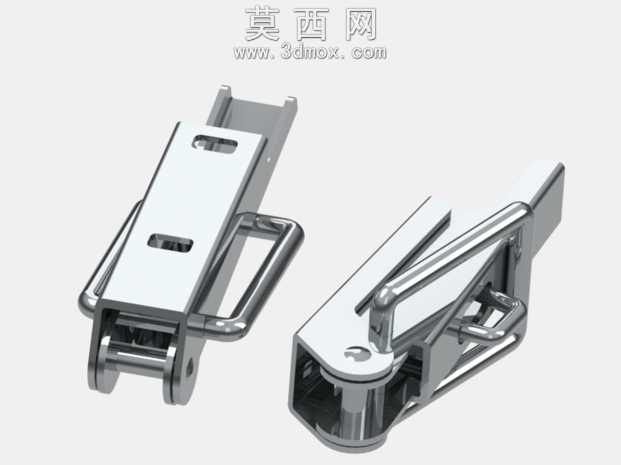

本作品为工业用可调式弹簧搭扣三维设计，采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工工艺规范，对搭扣的各个组成部件进行独立特征构建，包括底座主体、铰接转轴、弹簧挂扣、锁紧拉环、调节卡扣等结构，所有特征均保留完整的参数化编辑历史，可根据实际安装需求调整搭扣的扣合行程、锁紧力度与安装孔位尺寸。模型渲染阶段采用金属材质质感表现，为底座与拉环部件赋予哑光镀锌钢材材质，通过调整材质的粗糙度、金属度与反射参数，还原五金冲压件经过表面处理后的真实质感，铰接部位的转轴添加轻微的倒角与磨损质感表现，弹簧部件采用高反光弹簧钢材质，区分不同部件的材质差异提升模型真实感。结构设计上，该搭扣采用杠杆式锁紧原理，通过拉环的翻转动作带动铰接卡扣实现锁紧与解锁，内置的弹簧结构可提供持续的锁紧预紧力，避免设备运行过程中因振动导致搭扣松脱，底座上设计的长条形调节孔可适配不同厚度的门板安装需求，扣合部位的楔形锁紧面可在扣合过程中逐步增大锁紧力，保证门板闭合后的密封性与连接可靠性。设计过程中重点考量了搭扣的操作便捷性与耐用性，拉环的握持部位做了圆弧过渡处理，避免操作时划伤手部，所有铰接位置均设计了合理的转动间隙，保证长期反复开合后不会出现卡滞问题，整体结构无冗余设计，所有部件均可通过常规冲压、铆接工艺实现批量生产，可广泛应用于工业设备柜门、箱体盖板、空调机组检修门等需要频繁开合的连接部位，模型同时导出了STEP与IGES通用格式，可适配多数三维设计软件进行二次修改与装配调用。
