模具锁模定位组件结构设计

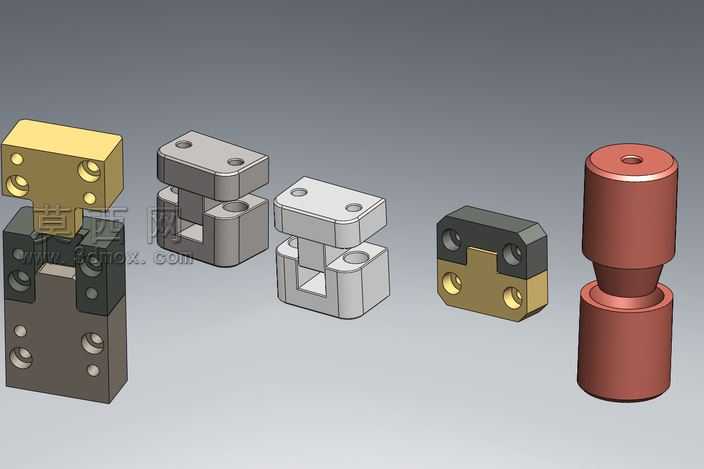

本套锁模定位组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械配合公差规范，对每一个零件的特征尺寸进行精准约束，确保各组件装配后无干涉、配合精度满足工业使用要求。建模阶段首先完成各独立零件的特征构建：针对块状锁体零件，依次完成基体拉伸、安装孔阵列、配合卡槽切削、定位销孔特征的添加，对不同功能的安装孔做深度与直径的区分，适配不同规格的紧固件安装需求；针对圆柱型定位导柱零件，完成同轴度约束下的回转体建模，对端部导向段做锥面过渡处理，降低合模过程中的对位卡滞风险。材质与渲染阶段根据零件实际使用场景分配材质属性：承力锁座部分赋予合金结构钢材质，添加哑光金属质感与细微的机加工纹理，还原真实五金零件的表面处理效果；耐磨嵌件部分赋予铜合金材质，调整金属光泽度与反射参数，区分不同材质零件的视觉差异；导向柱部分赋予调质钢材材质，表面做轻微氧化处理的质感表现，提升渲染图的真实感。结构设计上采用分体组合式结构，不同功能模块拆分独立加工后通过紧固件组合，既降低了复杂异形零件的加工难度，也便于后期磨损零件的单独更换，降低维护成本；配合面处设计有精准的凹凸定位结构，合模时可实现自动对位校正，避免合模错位导致的模具损伤；各零件的安装孔位均做沉头设计，保证紧固件安装后表面平整无凸起，不会对模具其他部件造成运动干涉。设计思路围绕模具合模过程中的定位精度、锁紧可靠性、拆装便捷性三个核心需求展开，在保证结构强度的前提下尽可能优化零件外形，去除多余的冗余材料，兼顾轻量化与结构刚性，整体装配关系清晰，可直接用于模具配件的加工参考与装配验证。
