Kar98k步枪配套库存环结构设计

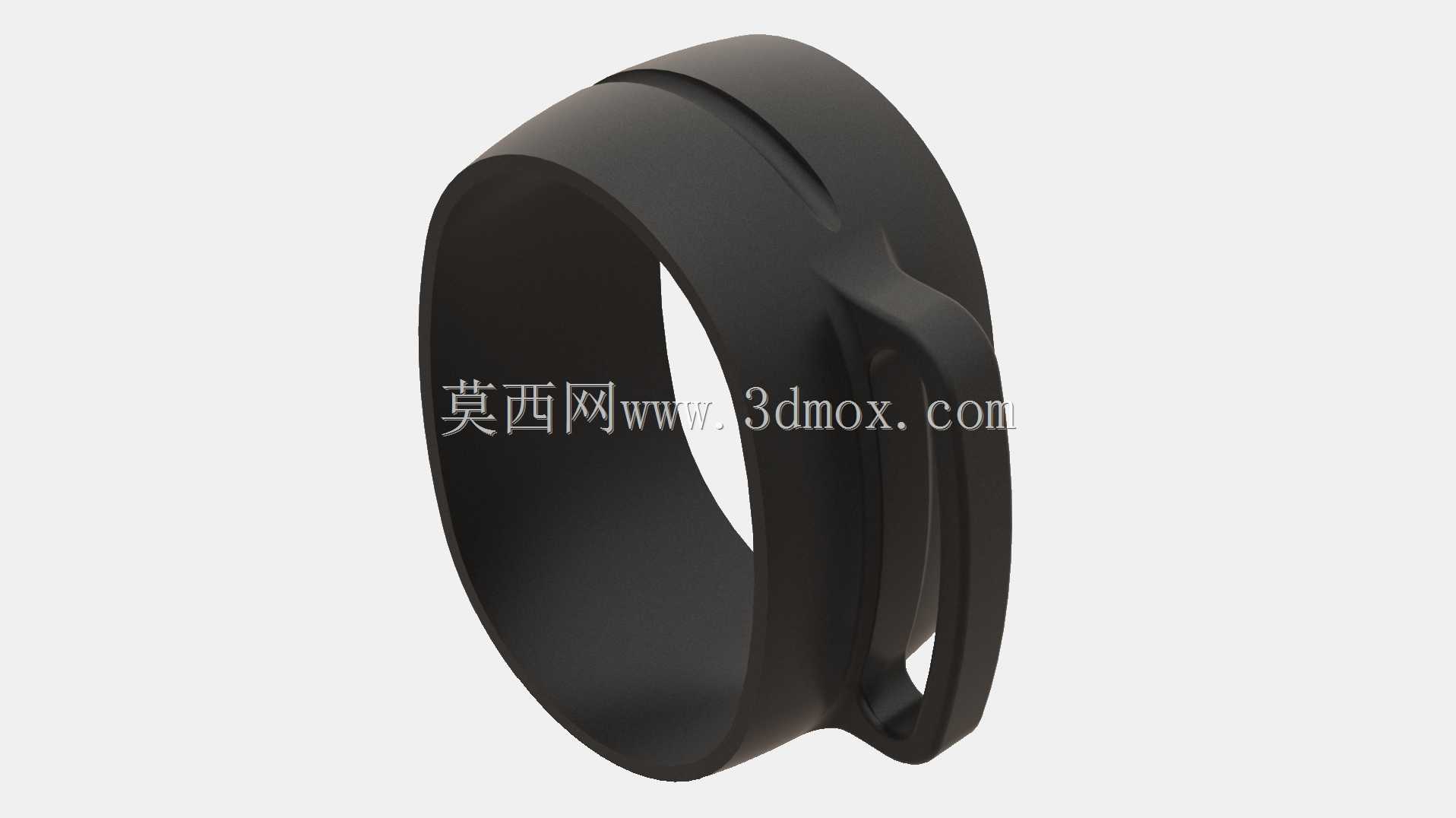

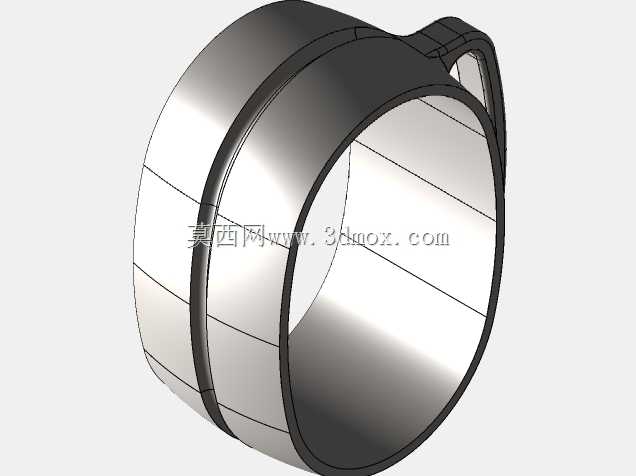

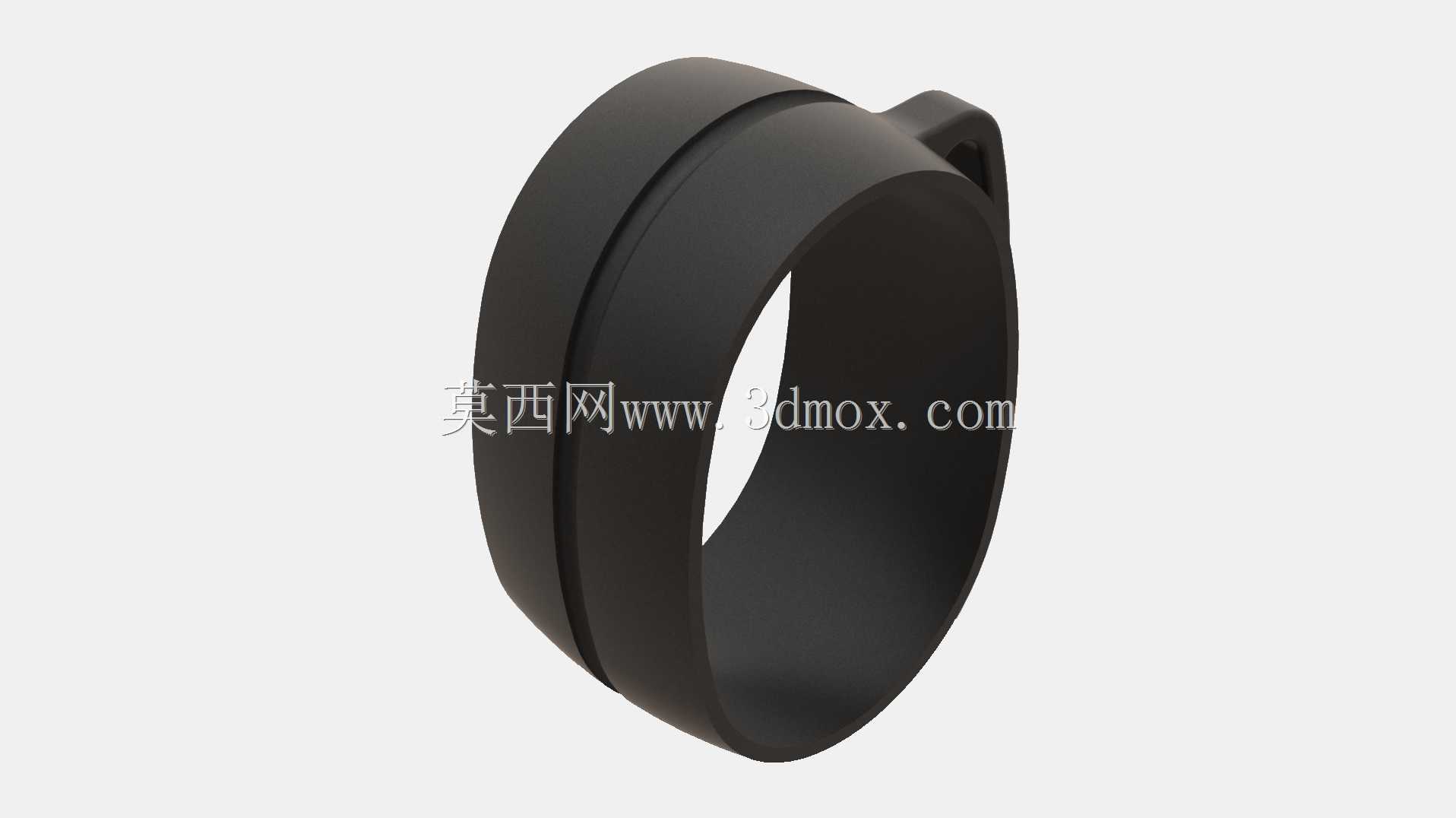

　　该环形零件作为老式栓动步枪的配套库存固定环，核心应用场景为枪械木质枪托与金属机匣的衔接紧固部位，在轻武器装配、老枪修复复刻、影视道具枪械制作领域均有明确的使用需求。从实际功能来看，该零件承担着周向抱紧木质枪托端部、抵消枪械射击时产生的后坐力对枪托连接部位的冲击载荷、避免枪托与机匣连接位置出现松旷错位的作用，同时侧面预留的凸耳结构可用于穿接固定销，实现环体与枪托、机匣的轴向定位，防止环体在长期使用过程中出现周向转动或轴向窜动。设计过程中优先考虑了老款枪械的装配公差适配性，整体采用等宽环形主体结构，环体内壁为光滑圆柱面，可紧密贴合枪托端部的外圆柱面，外壁设置两道平行的周向凸棱，既能够提升环体自身的结构刚度，

　　避免抱紧受力时出现环体胀开变形的问题，也可作为装配时的施力定位面，方便工装夹持压装到位。侧面的凸耳与环体采用一体化结构设计，凸耳上预留的销孔位置经过反复校核，可与枪托、机匣上的原有销孔完全同轴，装配时无需额外修配即可直接穿入固定销完成定位。从安装边界来看，环体的内径尺寸完全匹配Kar98k步枪枪托端部的外径，环体的轴向宽度覆盖枪托与机匣衔接位置的全部受力区域，安装后环体的端面与机匣尾部端面完全贴合，不会出现突出或凹陷的装配误差，凸耳的突出高度控制在不超出枪托侧面轮廓的范围内，避免影响枪械的握持手感与外观还原度。建模过程中所有尺寸均参考实物手工测量取值，充分考虑了老枪长期使用产生的磨损公差，环体的壁厚经过受力校核，

　　在满足抱紧强度要求的前提下尽可能控制壁厚，避免整体重量过大影响枪械的重心平衡。内壁与外壁的过渡位置均设置了微小的圆角，既可以避免装配时锐边刮伤木质枪托的表面，也能够消除应力集中点，提升零件的抗冲击疲劳性能。对于枪械修复场景而言，该零件可直接替换原有老化开裂或丢失的库存环，无需对原有枪托进行额外的打磨修配，能够最大程度保留老枪的原有结构状态；对于道具制作场景而言，该结构可直接用于3D打印或金属铸造加工，加工完成后经过简单的表面发黑处理即可达到与原品一致的外观效果，满足影视拍摄、藏品展示的外观还原需求。在结构细节处理上，凸耳与环体的衔接位置设置了过渡圆角，避免射击时的冲击载荷在衔接位置产生应力集中导致凸耳断裂，环体的开口量经过严格控制，压装时可借助工装产生微小的弹性变形抱紧枪托，装配到位后环体的弹性回复力可提供足够的抱紧摩擦力，配合固定销的定位作用，可承受数千次射击循环的后坐力冲击而不出现松动。
