Kar98k枪械保险操作杆结构设计

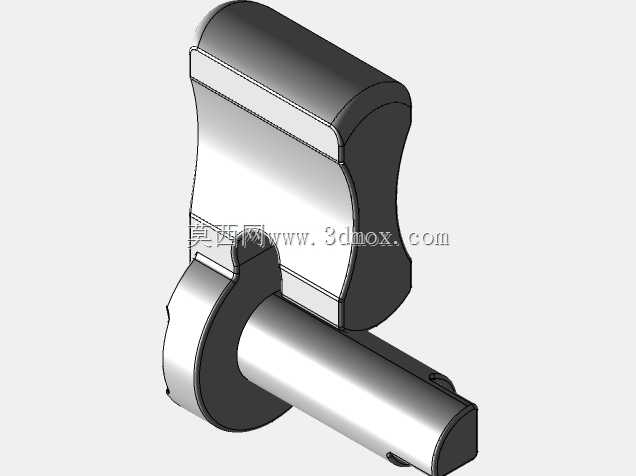

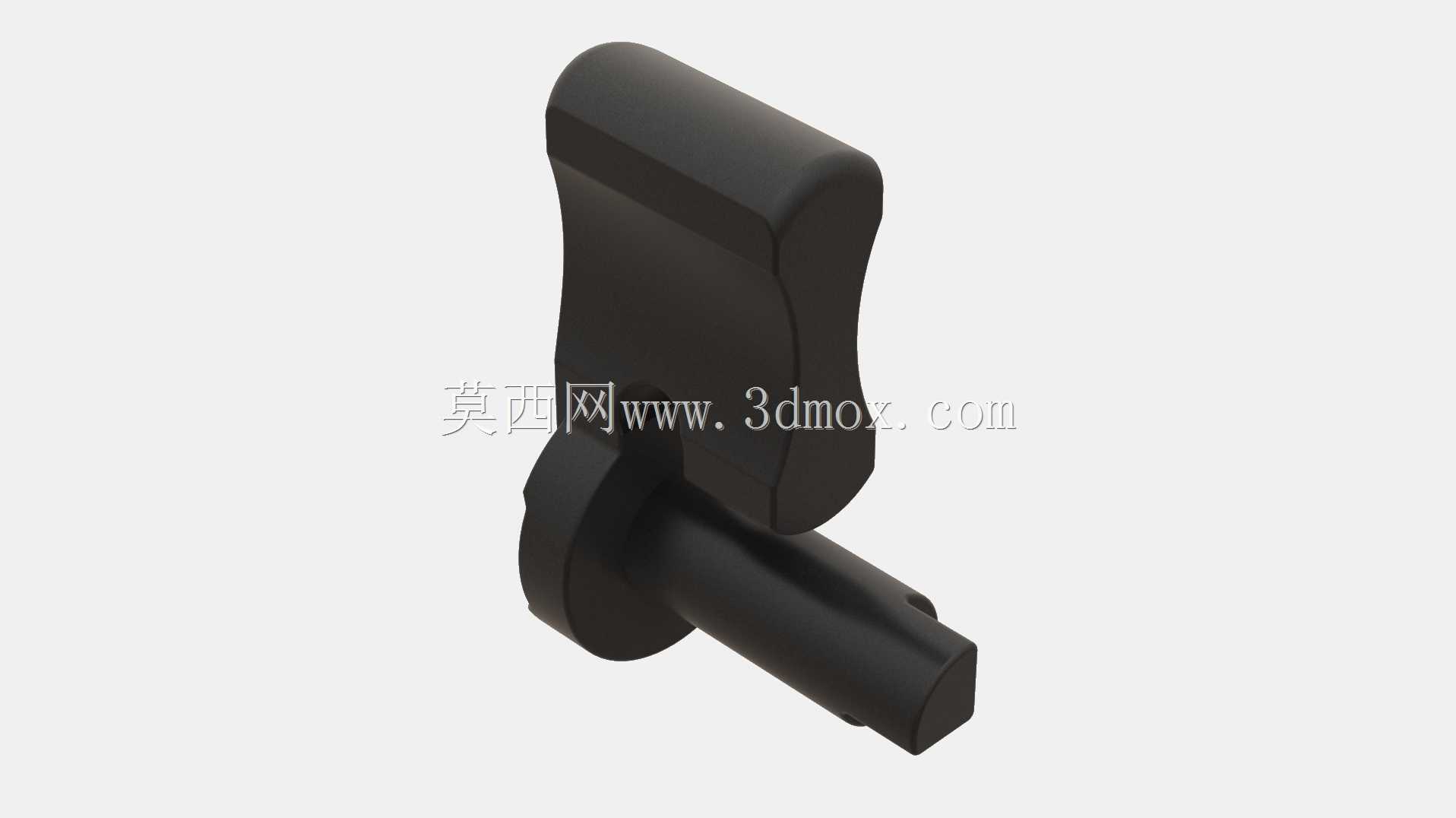

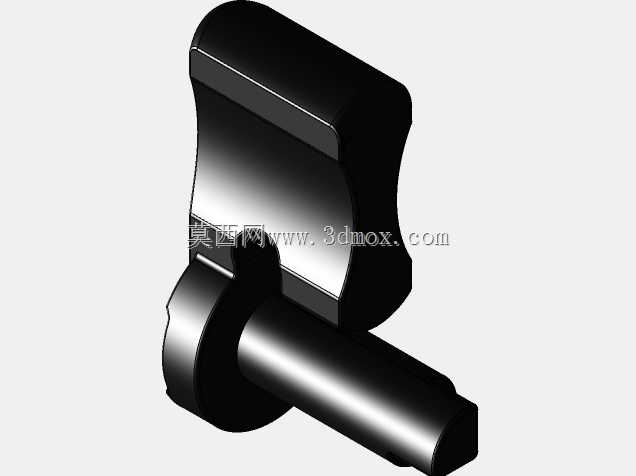

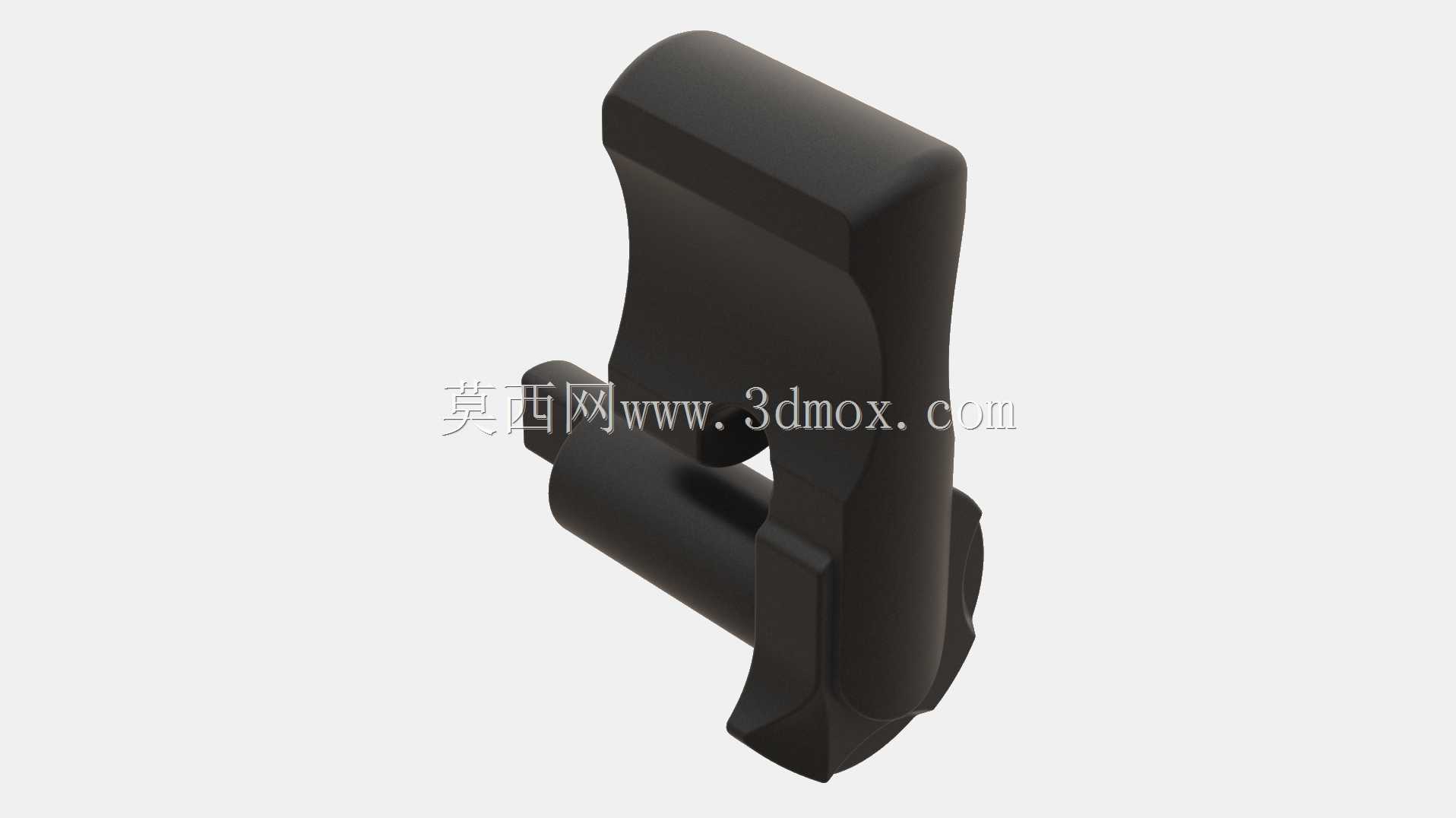

　　该零件作为栓动步枪的保险操作构件，核心应用场景为轻武器枪械的发射机构安全控制模块，是枪械击发系统中不可或缺的安全联锁部件，实际使用中承担着锁定击针、阻隔击发传递、防止枪械意外走火的核心功能，在枪械携行、待击发待命、非射击状态下均需通过该部件切换保险状态，保障使用过程的操作安全。从功能特性来看，该保险杆采用拨杆式操作结构，握持段做了贴合指腹的曲面弧度设计，操作时无需过大扳动力度即可完成保险档位的切换，档位切换过程带有清晰的卡位反馈，避免操作中出现档位模糊、误切换的问题；下部的圆柱轴段为安装定位段，与机匣上的安装孔采用间隙配合设计，既保证转动操作的顺畅性，又控制径向窜动量在合理范围内，避免轴段晃动导致的保险机构卡滞。

　　设计过程中优先考虑操作的人机工程性与机构动作的可靠性，握持操作段的轮廓没有尖锐棱角，所有棱边均做了R0.5-R1的圆角过渡，防止长时间操作磨损手部，同时避免棱角处应力集中导致零件受冲击时开裂；轴段与操作拨杆的连接位置做了加厚的过渡圆弧，提升零件整体的抗扭强度，因为保险切换过程中该位置承受主要的扳动扭矩，若过渡位置壁厚不足、应力集中明显，多次操作后容易出现断裂失效。从安装边界来看，下部圆柱轴段的直径与机匣安装孔的配合公差控制在H7/g6区间，保证转动灵活无卡滞，轴段的轴向长度根据机匣安装位的壁厚确定，装入后轴端与内部保险拨叉的配合槽精准对齐，不会出现轴向窜动导致的拨叉脱开问题；操作拨杆的外轮廓尺寸经过反复校核，在保险开启、

　　关闭两个极限档位下，拨杆都不会与机匣外侧的瞄准镜座、拉机柄等周边零件发生运动干涉，拨杆扳动到保险锁定位置时，下部的偏心结构会顶住击针尾部，限制击针的向前运动行程，即使扳机被意外触碰，击针也无法获得足够的击发行程撞击底火，从机械结构层面实现安全锁定。在实际的枪械装配场景中，该零件的装配流程简单，无需专用工具即可完成安装，将轴段对准机匣安装孔插入后，卡入内部保险拨叉的配合槽，再装入端部的限位卡簧即可完成装配，日常维护时拆卸也十分便捷，便于擦拭保养时清除渗入的火药残渣、灰尘等杂质，避免长期使用后杂质堆积导致保险转动卡滞。零件的材质选用上优先考虑高强度合金钢，表面做发黑氧化处理，既提升零件的防锈耐腐蚀能力，又能避免表面反光影响射击瞄准，

　　同时表面处理后的硬度适中，长期扳动操作也不会出现明显的磨损，保证档位切换的手感一致性。从结构细节来看，拨杆的操作面做了微幅的内凹设计，增加手指扳动时的接触摩擦力，即使戴手套操作也能稳定施力，不会出现打滑问题；轴段上与保险拨叉配合的扁位结构尺寸精度要求较高，扁位与拨叉槽的配合间隙控制在0.1mm以内，既保证扳动保险杆时能顺畅带动拨叉转动切换保险状态，又不会因为间隙过大导致保险档位的空行程过长，影响操作手感与机构响应速度。在三维建模过程中，所有曲面过渡均做了连续性检查，避免出现建模过程中的碎面、尖角问题，保证后续导出的模型可以直接用于3D打印样件验证、机加工生产或者枪械结构的虚拟装配校验，模型的所有安装配合尺寸均按照实际枪械的装配公差要求设定，虚拟装配时可以直接完成干涉检查，验证不同档位下零件与周边构件的运动间隙是否符合设计要求。
