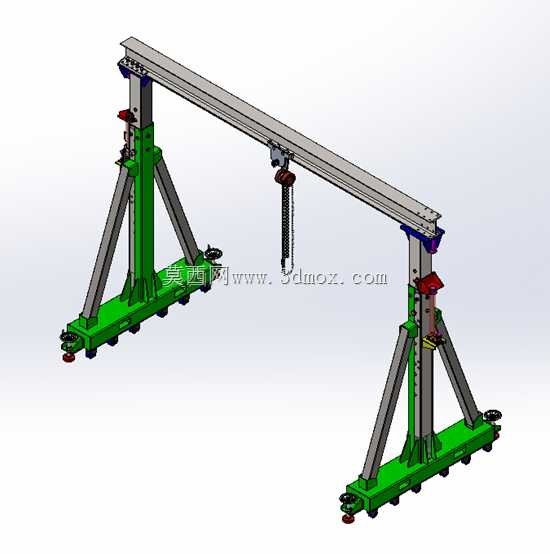

这款移动式龙门吊架的三维结构,主要面向车间内零散重型工件的短距离转运、设备检修时的部件吊装、工装夹具的工位间调运场景,区别于固定安装的大型门式起重机,它无需预埋轨道、不依赖厂房原有起重梁布局,能在平整硬化的车间地面灵活移动,填补了固定航吊覆盖盲区的吊装需求,尤其适合中小型机加工车间、设备维修班组、仓储区域的小吨位起重作业。从结构功能来看,整套吊架采用对称式双立柱支撑布局,底部为带脚轮的承载底梁,每个底梁配置了可调节的支撑脚,作业时放下支撑脚接触地面,抵消吊装时的倾覆力矩,移动时抬起支撑脚依靠脚轮推行,兼顾了移动灵活性与作业稳定性。主梁采用标准型材拼接的箱型梁结构,沿长度方向预留了葫芦运行的导轨面,
可配套手动或电动环链葫芦实现吊点沿主梁跨度方向的移动,满足不同横向位置的吊装对位需求。立柱部分设计了多档位高度调节结构,通过销轴锁定不同高度的安装孔位,可根据作业现场的净高限制、被吊物的起吊高度需求调整整体起升高度,适配不同层高的车间环境,也能满足不同高度设备的检修吊装要求。斜向支撑采用型材斜撑结构,分别连接立柱中部与底梁端部,形成稳定的三角受力结构,有效抵消吊装作业时立柱受到的侧向弯矩,避免立柱出现失稳变形,相比无斜撑的单立柱吊架,整体抗扭、抗侧倾能力提升明显,能在额定载荷下保持结构刚性,减少吊重时的框架晃动量。设计过程中首先明确了小吨位移动吊装的核心需求,没有照搬大型龙门吊的厚重焊接结构,而是采用模块化拆分思路,
将整套吊架拆分为底梁组件、立柱组件、斜撑组件、主梁组件四个可快速拆装的模块,各模块之间采用螺栓与销轴配合的连接方式,无需大型焊接设备即可完成现场组装,也方便拆解后通过普通货运车辆转运,适配多作业点轮流使用的需求。受力校核阶段重点关注了底梁的轮压分布、立柱的压杆稳定性、主梁的跨中挠度三个核心指标,在额定起重量下,主梁跨中挠度控制在标准允许的范围内,避免吊重运行时主梁下挠过大导致葫芦卡滞;底梁的脚轮选型考虑了车间地面的常见平整度,采用承载能力匹配的工业脚轮,同时在底梁端部设置了牵引连接点,必要时可通过小型牵引设备带动整套吊架长距离移动。外形尺寸方面,整套吊架的跨度可根据需求在一定范围内调整,主梁与立柱的连接位置预留了不同跨度的安装孔位,
可根据车间通道宽度、被吊物的最大宽度调整两立柱之间的净距,最小可通过常规车间的标准人行通道,最大跨度可满足中小型机床整体部件、重型工装的吊装宽度需求;最低作业高度可适配低矮车间的层高限制,最高起升高度可满足常规中型设备的顶部部件吊装需求,整体安装边界无需额外的地面固定施工,仅需作业区域地面平整硬化,支撑脚下方铺垫刚性垫板即可分散对地压力,不会破坏车间原有地面面层。细节结构上,葫芦运行的导轨面做了倒角处理,避免葫芦滚轮运行时出现卡边问题;所有连接销轴的端部都设置了防脱开口销安装位,避免作业过程中销轴受震动脱出;支撑脚的调节螺杆采用梯形螺纹,具备自锁特性,调整到合适高度后不会因载荷作用自行回松;立柱表面预留了葫芦供电线缆的走线挂点,配套电动葫芦时可规整布置线缆,避免线缆垂落被吊物剐蹭。实际使用中,这类吊架可承担机加工车间内重型毛坯件从料架到机床工作台的转运、设备维修时电机与主轴部件的拆装吊装、仓储区域重型模具的上下架作业,相比固定航吊投入成本更低,部署灵活度更高,也无需对厂房结构做改造,对于没有条件安装固定式起重设备的中小型生产场地实用性极强。建模过程中对所有连接孔位、配合公差都做了对应标注,各模块的拼接位置都预留了合理的安装间隙,方便实际加工制作时的装配作业,所有型材选型都符合国标常用规格,无需定制特殊截面材料,降低了实际制作的材料采购难度。
