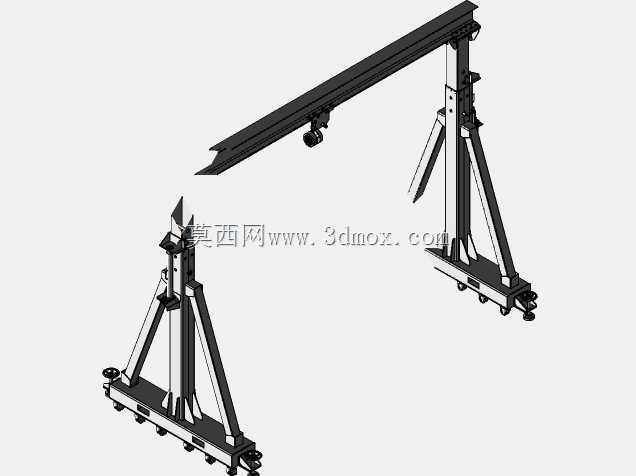

可移动可调跨度三吨载荷龙门吊架结构

　　这款龙门吊架的设计初衷，是解决中小型机加工车间、设备维修工位、仓储区域内，固定起重设备覆盖盲区的重物移位与吊装需求，额定承载能力为3吨，适配多数中小型工件、模具、设备部件的短距离转运与上下料作业。不同于固定式天车需要预埋轨道、对厂房梁柱结构有承重要求的局限，该吊架底部配置了带锁止结构的脚轮，可在平整硬化的车间地面上灵活移动，作业完成后可推移至边角区域存放，不会占用生产通道的有效空间，对于厂房面积有限、无法安装固定起重设施的加工场景适配性极强。

　　从结构设计逻辑来看，整体采用对称式三角支撑布局，两侧立柱底部的斜向支撑件直接与底梁连接，将竖向载荷通过斜撑分散至整个底梁框架，避免立柱根部出现应力集中的问题，底梁采用箱型截面设计，在控制整体自重的前提下保证足够的抗弯刚度，防止满载时底梁出现下挠变形影响运行稳定性。立柱部分设置了多组调节孔位，可根据实际作业的高度需求调整横梁的安装位置，适配不同高度的工件吊装、设备拆装需求，不用额外配置垫高结构就能覆盖多数常规工位的起升高度要求。横梁采用标准工字钢截面，作为电动葫芦或手拉葫芦的安装运行轨道，翼缘尺寸适配通用起重葫芦的行走轮组，用户可根据自身作业习惯选配手动或电动的起升机构，无需对横梁做二次加工改造。

　　在安装边界与尺寸适配方面，该吊架的跨度可根据实际使用场景做对应调整，两侧支撑腿的横向间距可在设计范围内调节，既可以在狭窄的设备维修通道内缩小跨度通行，也可以在吊装大尺寸工件时拉开跨度，保证工件起升后不会与两侧立柱发生干涉。安装时无需做地基预埋处理，仅需将地面清理平整，依次组装底梁、立柱、斜撑与顶部横梁，紧固所有连接螺栓后即可投入使用，整体拆装流程不需要大型吊装设备配合，两到三名作业人员借助常规扳手工具即可完成组装或拆解，方便在不同作业区域之间转场使用。

　　实际作业过程中，底部脚轮的锁止结构可在吊装作业时锁定，避免吊架受水平力作用出现滑移，保证起吊过程的稳定性；斜撑与立柱、底梁的连接节点采用高强度螺栓铰接，既保证结构的连接刚度，也能在跨度调整时快速拆装调整。不同于大型起重设备需要专业人员持证操作、定期报检的复杂流程，该类小型龙门吊架操作门槛低，仅需作业人员掌握基本的起重作业安全规范即可使用，日常维护仅需定期检查连接螺栓的紧固状态、脚轮的转动灵活性以及横梁轨道的磨损情况，维护成本极低。

　　在机加工车间场景中，该吊架可用于CA6140等普通车床、铣床的工件上下料作业，尤其是重量超过人力搬运范围的毛坯件、加工完成的重型工件，可借助吊架直接从机台吊装转运至工位器具或转运车上，减少人工搬运的劳动强度与安全风险；在设备维修场景中，可用于拆卸设备的重型电机、主轴箱等部件，不用等待大型起重设备进场就能快速开展维修作业，缩短设备停机时间；在仓储区域，可用于重型模具、工装夹具的存取与移位，配合货架完成重型物料的上下架作业。设计过程中充分考虑了不同场景的通用性，所有连接节点均采用标准化的紧固件，易损件均可直接采购通用标准件替换，降低后期的使用与维护成本，整体结构没有复杂的异形构件，加工制造难度低，适合中小机械加工厂自行制作或批量生产。
