Kar98k螺栓护罩固定销结构设计

　　该固定销属于轻武器结构中的定位紧固类零件，核心应用场景为栓动步枪的枪机组件装配环节，承担螺栓护罩与枪机基体之间的位置锁定、相对位移限制功能，是保障枪机往复运动过程中护罩不发生松脱、偏移的关键小型承载件。从实际使用工况来看，该零件需要承受枪机往复推拉过程中的周期性剪切力，同时在枪械拆解维护时需要具备便捷的拆装性，因此结构设计上兼顾了连接可靠性与拆装便利性。

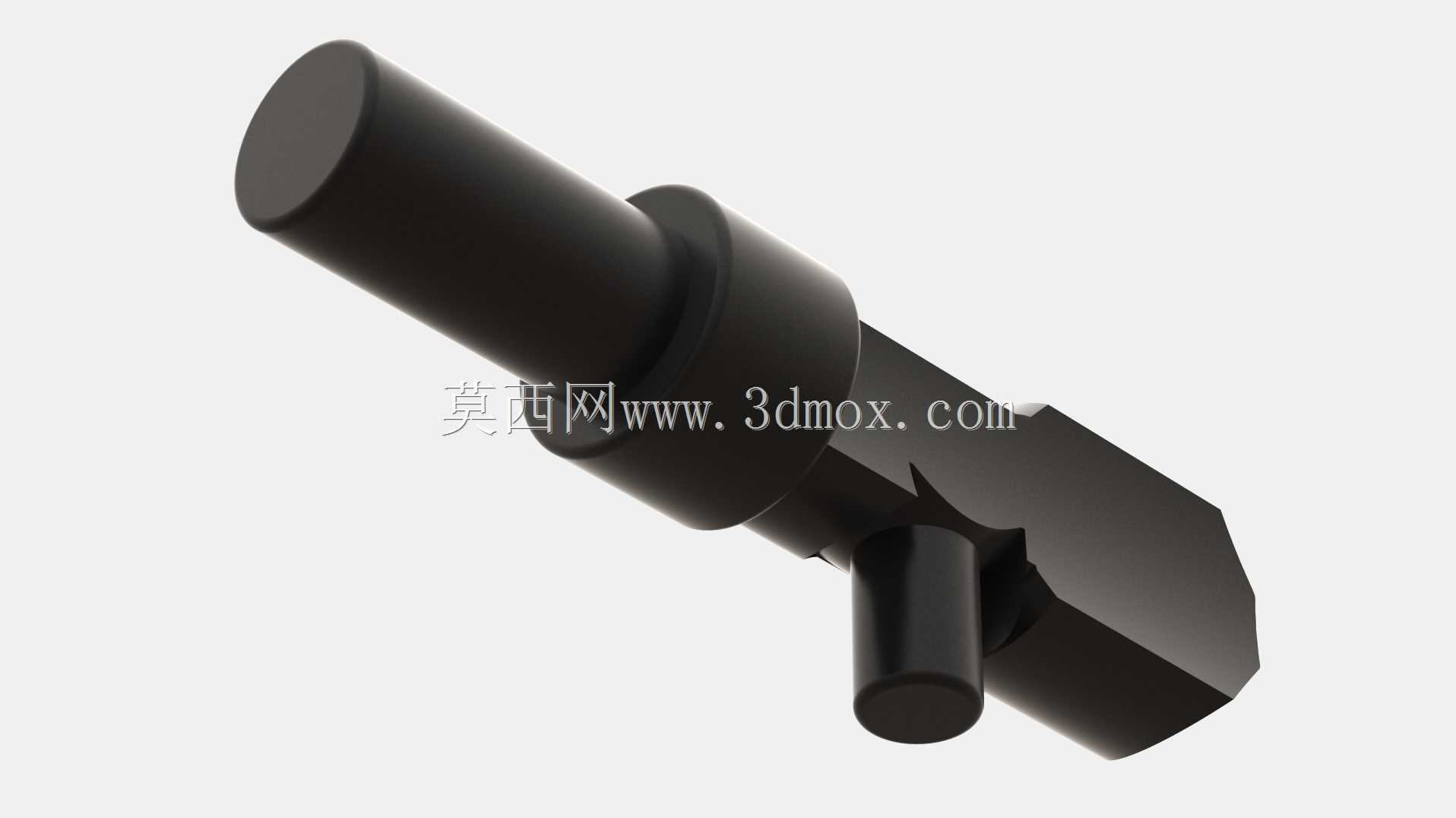

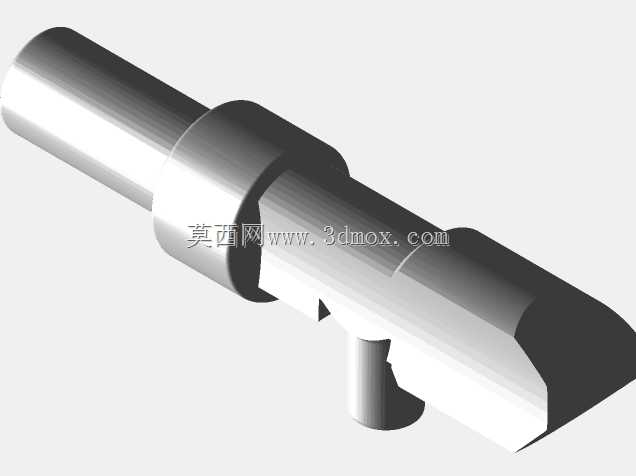

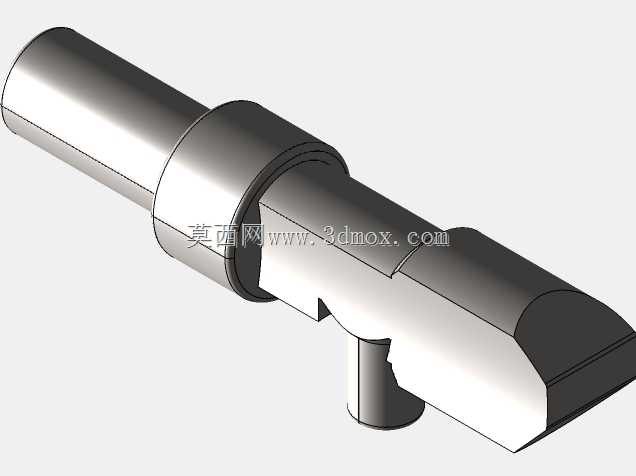

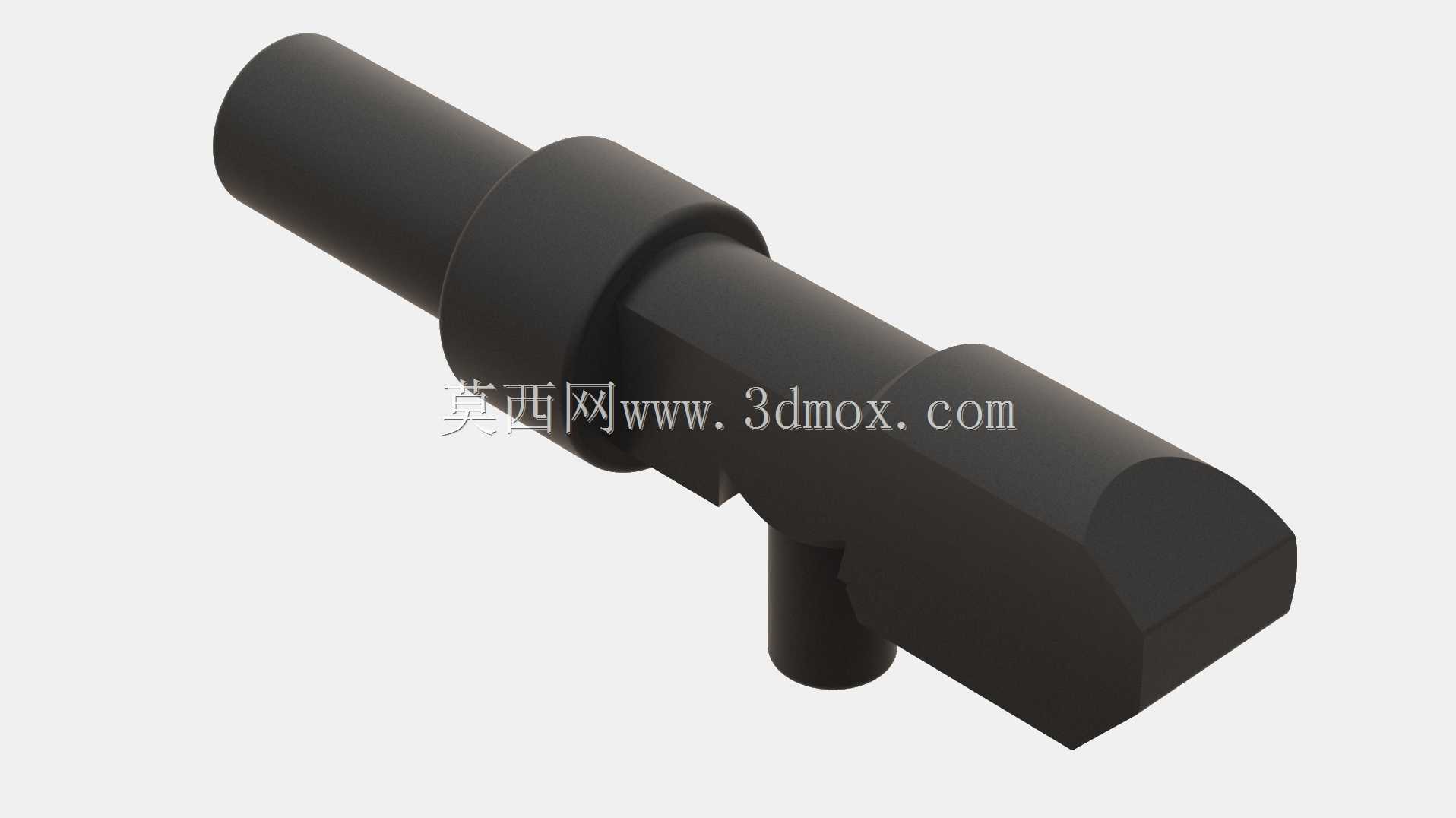

　　从结构功能特性来看，该销件采用多段变径轴类结构设计，一端为大直径圆柱导向段，装配时可快速对准护罩与枪机基体的同轴安装孔，降低装配对位难度；中间设置环形凸台作为轴向定位面，装配到位后凸台端面贴合护罩安装孔的台阶面，可精准控制销件的插入深度，避免销件过度伸入枪机内部干涉其他运动构件，同时也能防止销件从安装孔外侧松脱；主体段为适配安装孔公差的等直径圆柱段，与孔壁采用小间隙配合，既保证连接刚性，又不会因配合过紧导致拆解困难；末端设置径向小凸柱，装配后凸柱卡入枪机基体对应的限位槽内，可限制销件自身的周向转动与轴向窜动，避免枪械射击过程中受振动影响出现销件移位、脱落的故障；最末端的扁方结构则是为了适配拆解工具的夹持需求，维护时可通过夹持扁方部位平稳施力将销件抽出，不会损伤销件表面与安装孔内壁。

　　设计过程中，该零件的外形尺寸完全围绕实际装配边界确定：整体轴向长度严格匹配护罩安装孔的深度与枪机基体对应销孔的深度之和，保证装配后销件两端不会突出于构件外表面，避免与枪机框、机匣内壁发生运动干涉；各段轴径的尺寸公差根据配合需求差异化设置，导向段采用较大间隙公差便于快速插入，配合段采用H7/h6级小间隙配合保证定位精度，凸台外径大于安装孔直径0.8-1.2mm，形成可靠的轴向限位；径向小凸柱的直径与突出高度严格匹配枪机基体上的限位槽尺寸，既保证卡合到位后无松动旷量，又不会因凸柱过长导致装配时卡滞。

　　从建模实现角度来看，该零件的结构特征全部采用回转类特征与拉伸切除特征组合生成，建模时先以零件轴线为基准绘制多段轴的回转轮廓，通过回转特征生成主体轴身，再通过径向拉伸生成末端限位凸柱，最后对末端进行扁方结构的拉伸切除，所有棱角处均设置0.2-0.5mm的工艺圆角，既消除零件加工后的应力集中隐患，也避免装配时锐边划伤操作人员或损伤其他构件表面。该类固定销的设计逻辑同样可迁移到其他需要轴向定位、周向防转的小型连接场景中，比如精密机械设备的盖板定位、工装夹具的限位销设计等，其变径定位+径向防转的结构形式，能够在极小的安装空间内实现可靠的连接定位效果，无需额外设置紧固件即可完成两个构件的相对位置固定，有效精简整体结构的零件数量，降低装配与维护成本。在实际加工适配性上，该零件的结构完全适配常规五金件的加工工艺，可采用圆钢车削成型后进行铣扁、铣凸柱的工序加工，后续经过热处理提升表面硬度与耐磨性，即可满足长期往复使用的强度需求，加工难度低，良品率高，适合小批量定制加工或批量生产。
