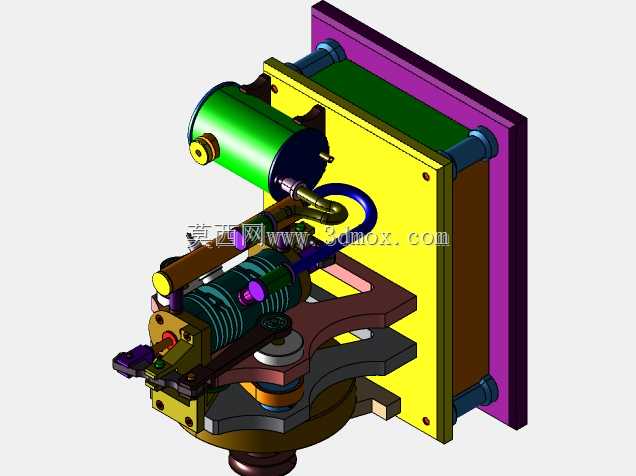

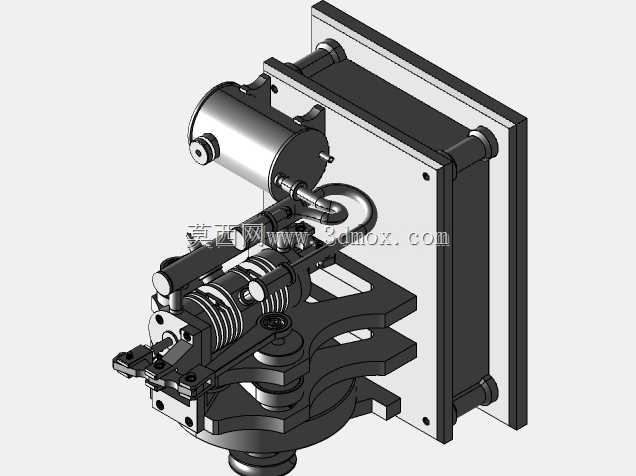

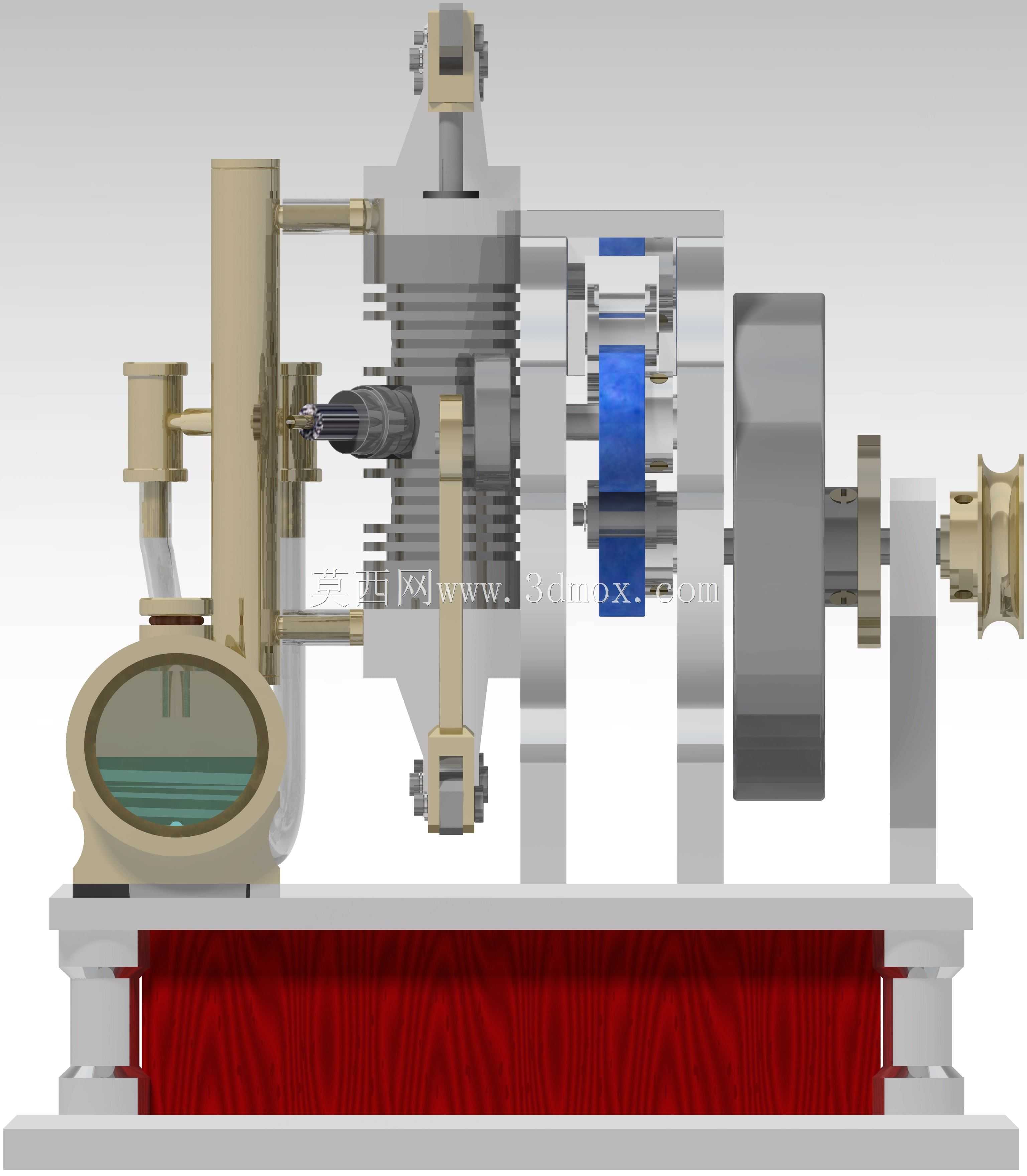

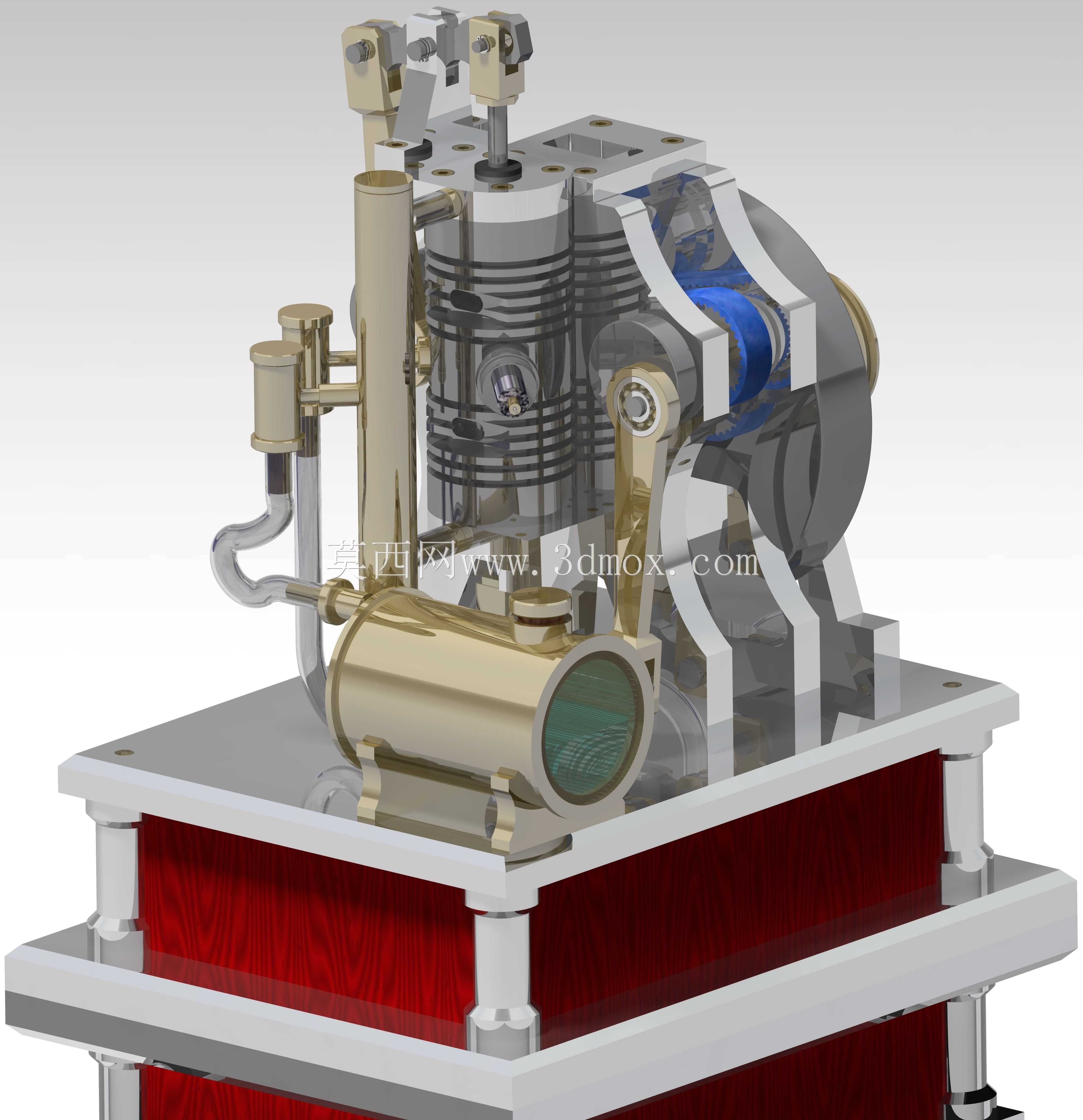

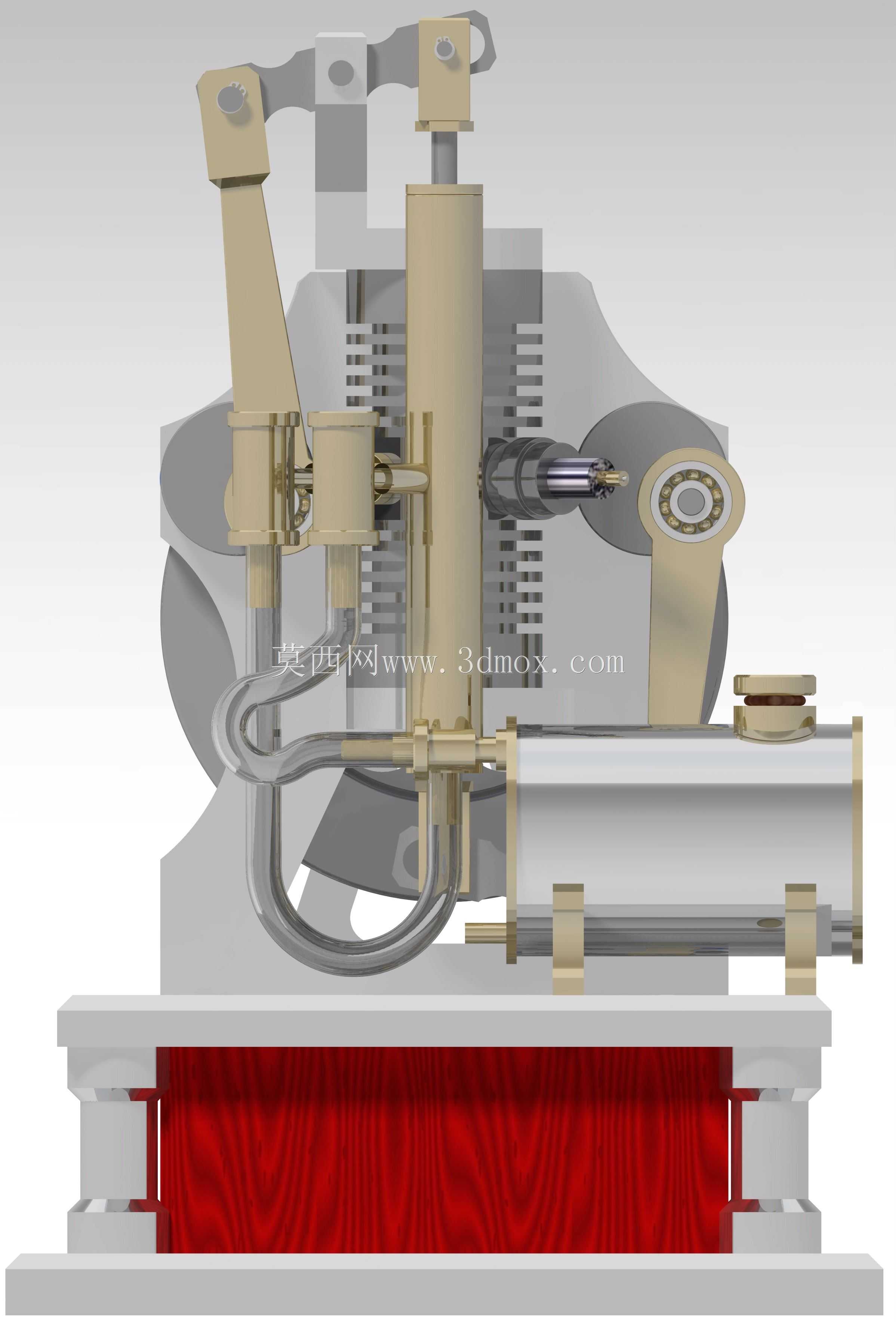

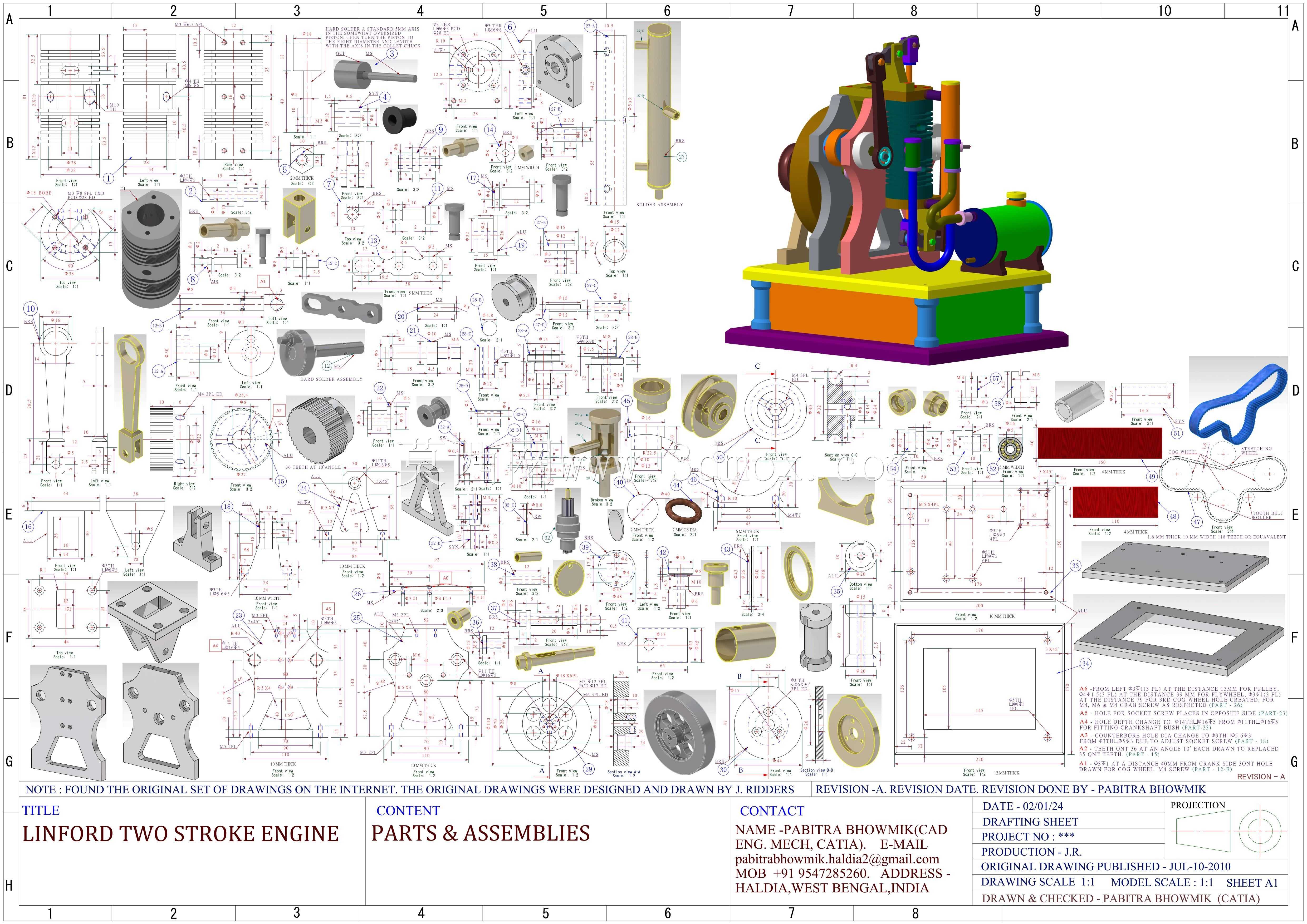

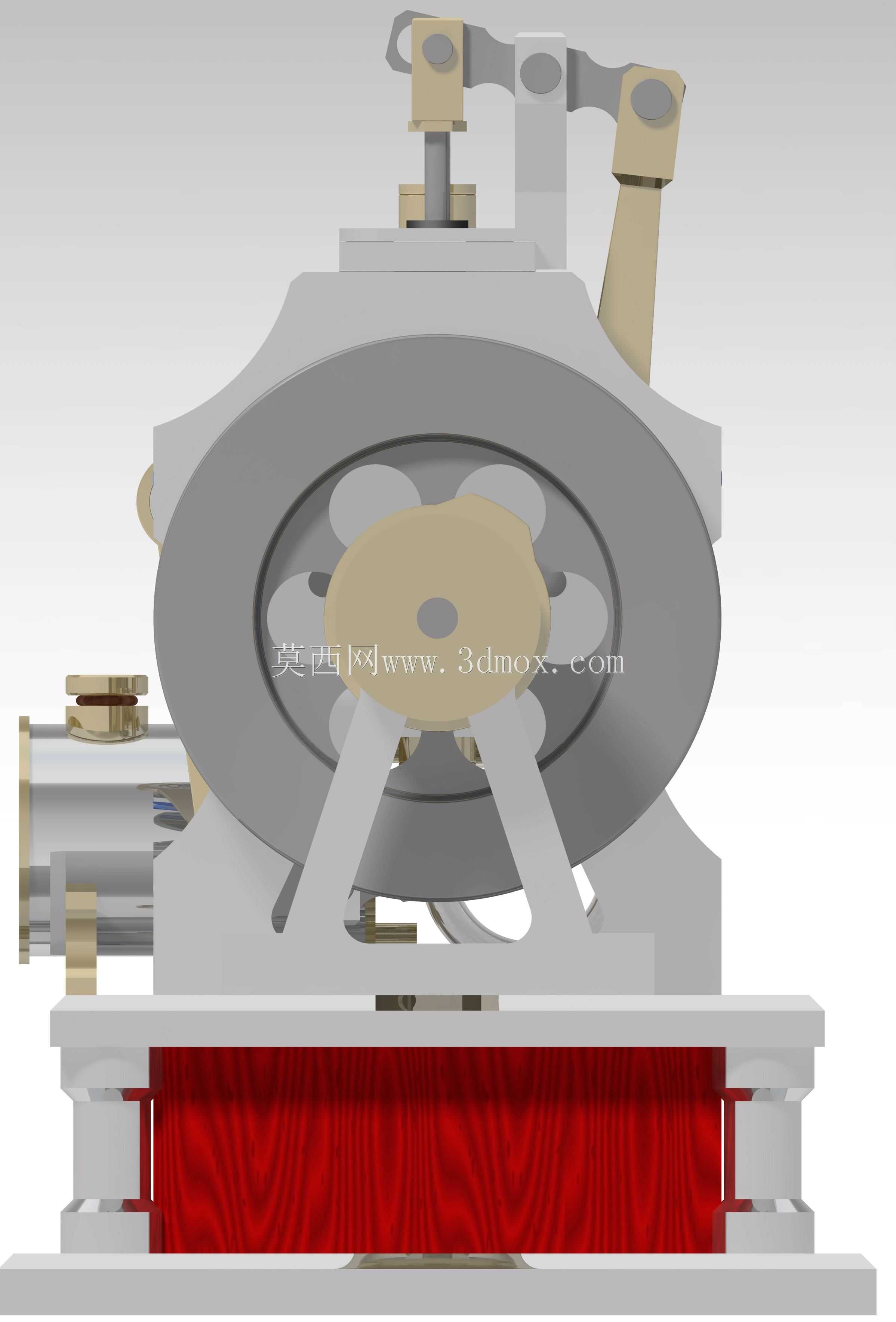

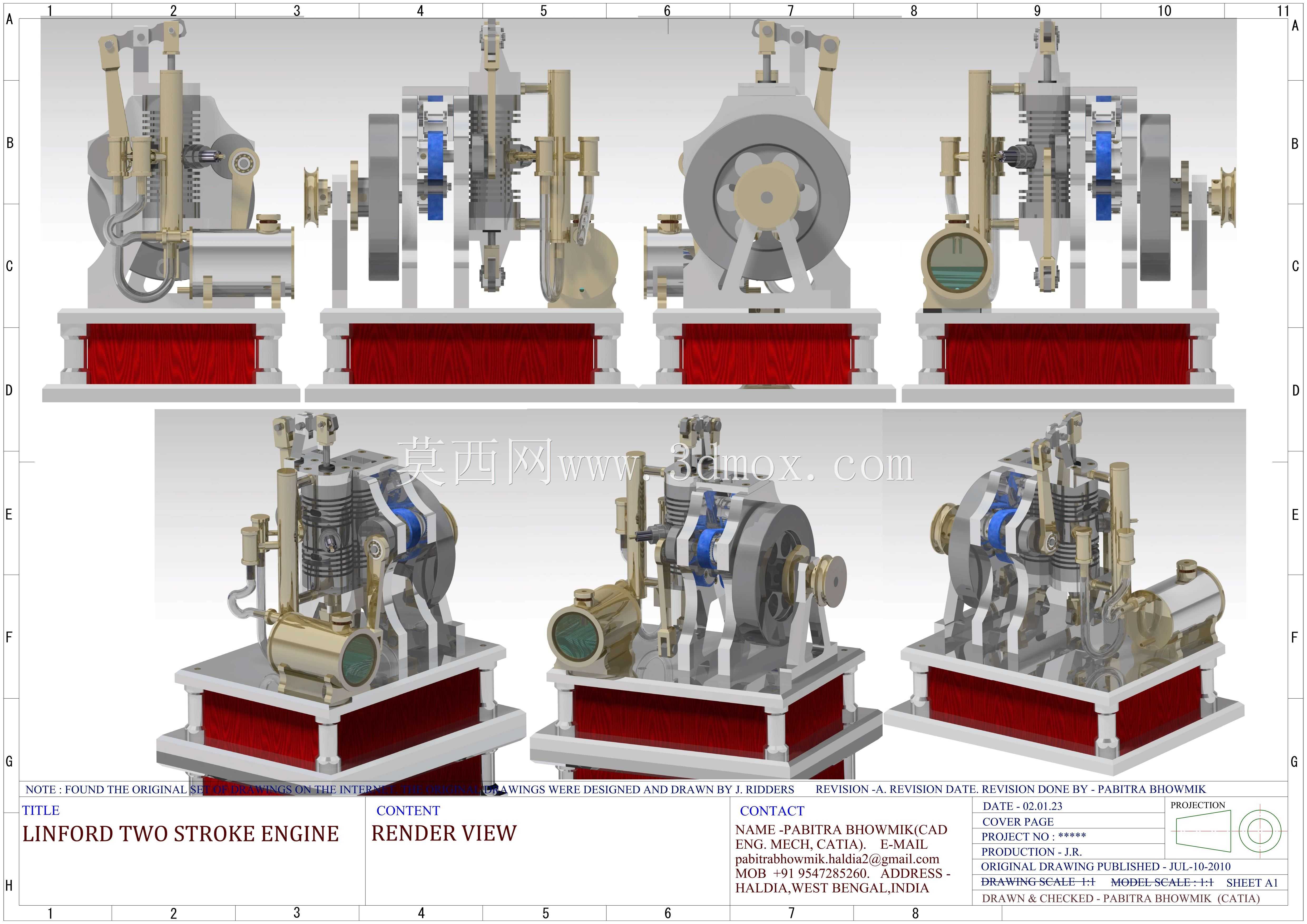

林福德对置活塞二冲程发动机结构设计

　　对置活塞二冲程发动机的结构设计，核心围绕高功率密度动力输出场景的需求展开，这类动力单元常被应用于对动力体积比要求严苛的特种装备、小型动力机具、早期航空辅助动力等场景，其结构特性决定了它能在较小的整机轮廓下输出更高的功率，相比传统四冲程发动机省去了复杂的配气机构，整体运动件的布局更为紧凑。从结构逻辑来看，对置活塞的布局取消了传统内燃机的气缸盖结构，两个活塞在同一气缸内做相向运动，共同围成燃烧室空间，扫气过程依靠活塞运动控制气缸壁上的气口开闭完成，不需要额外的气门驱动组件，既减少了配气机构的往复运动惯量，也降低了这部分结构的故障概率。设计过程中首先要明确气缸的轴线布局，两个活塞分别连接两侧的曲柄连杆机构，

　　通过同步传动结构保证两侧活塞的运动相位匹配，确保燃烧室压缩比稳定，扫气、压缩、做功、排气四个冲程的时序准确。在零部件细节处理上，需要重点关注活塞与气缸壁的配合间隙，由于没有气缸盖，气缸的热负荷分布和传统发动机有明显区别，活塞的热膨胀量计算需要结合做功时的温度场分布调整，避免热态下出现拉缸或者密封不良的问题；曲轴的平衡设计需要兼顾两侧活塞往复运动产生的惯性力，通过平衡块的配重计算抵消一阶、二阶往复惯性力，降低整机运行时的振动水平。传动连接部分，两侧曲轴的动力需要通过齿轮组或者链传动结构汇流到统一的输出轴，齿轮的啮合间隙、传动比匹配需要严格对应活塞的运动相位，一旦相位出现偏差，会直接导致扫气效率下降，甚至出现活塞碰撞的严重问题。

　　安装边界方面，整机的支撑点位需要布置在曲轴箱的加强筋位置，避免支撑点落在刚度不足的壳体区域导致运行时产生共振；外接的燃油供给、润滑管路接口需要预留足够的操作空间，和周边运动部件保持安全间隙，避免运行过程中管路被运动件剐蹭破损。这类发动机的润滑系统设计和传统结构也有区别，由于采用二冲程工作循环，部分工况下会采用燃油混合润滑的方式，曲轴轴承、连杆大头轴承的润滑油道需要和曲轴的油孔精准对齐，保证高转速运行下摩擦副能得到充分润滑。冷却系统的流道需要覆盖气缸中部的燃烧室高温区域，以及活塞往复运动对应的气缸壁工作面，避免局部过热导致材料强度下降。从建模的细节来看，所有运动部件的干涉检查需要覆盖曲轴旋转的全行程，不仅要验证静态装配下的间隙，

　　还要模拟活塞运行到上止点、下止点等极限位置时，连杆、曲轴平衡块和壳体内部结构的间隙，预留足够的热膨胀余量；紧固件的布置需要均匀分布在壳体结合面，保证密封压力均匀，避免工作时出现漏气、漏油的问题。这类结构的动力输出特性偏向高转速区间，扭矩输出的平顺性需要通过曲轴相位的匹配优化来实现，相比传统单活塞二冲程发动机，对置活塞的结构能让做功行程的动力输出更为连续，两个活塞的运动惯性可以部分相互抵消，整机的振动控制表现更优。在实际应用选型中，这类结构适合对安装空间限制较大、需要短时间持续输出大功率的场景，不需要复杂的配气维护，结构可靠性更高，但对加工装配的精度要求也更为严格，尤其是两侧活塞的同步精度、气缸内壁的加工精度，都会直接影响整机的运行效率和使用寿命。
