九缸星型径向航空活塞发动机结构

　　星型径向活塞发动机作为早期航空领域应用极为广泛的动力构型，其核心优势在于单排多缸环绕曲轴中心均匀布置的结构，能够在较短的曲轴轴向尺寸内实现较大的排量输出，同时迎风面的环形排布天然适配风冷散热需求，无需额外布置复杂的水冷管路与散热腔体，大幅降低动力系统的整体重量与维护复杂度，在轻型通航飞机、早期军用螺旋桨战机、航空运动类飞行器上有着长期的应用积累。本次呈现的九缸径向发动机结构，采用单排九缸等夹角环形布局，相邻气缸间的夹角为40度，各缸往复运动件的质量在圆周方向形成对称平衡，可有效抵消一阶与二阶往复惯性力，曲轴运转时的动平衡表现优异，相比直列、V型构型无需额外加装厚重的平衡轴结构，进一步压缩了动力核心的重量占比。从结构设计逻辑来看，

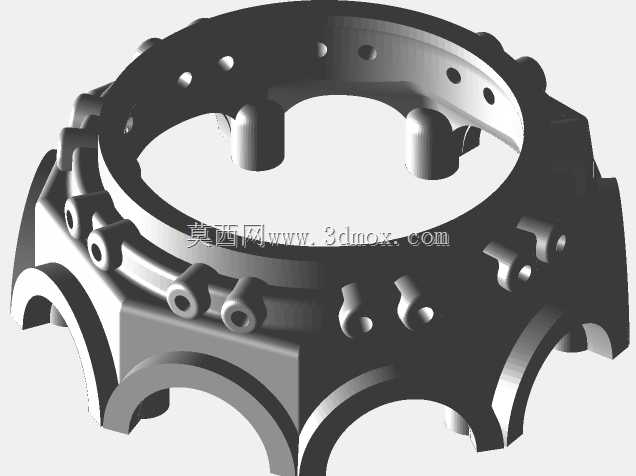

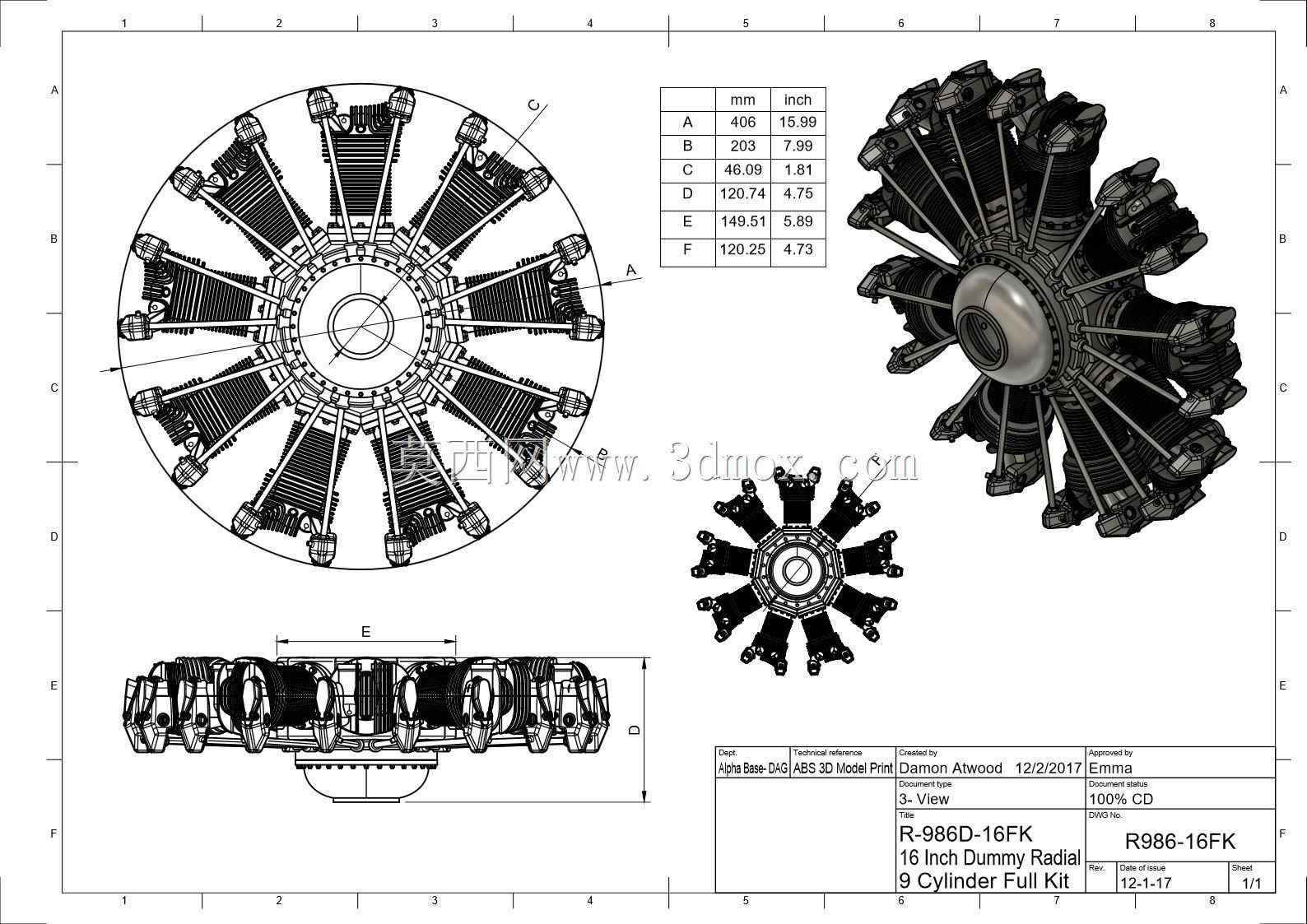

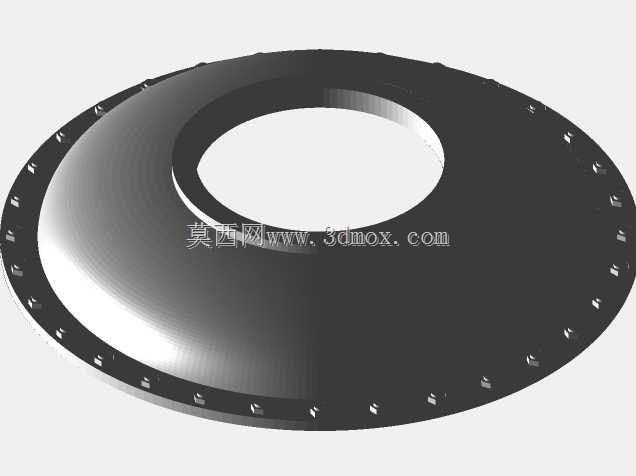

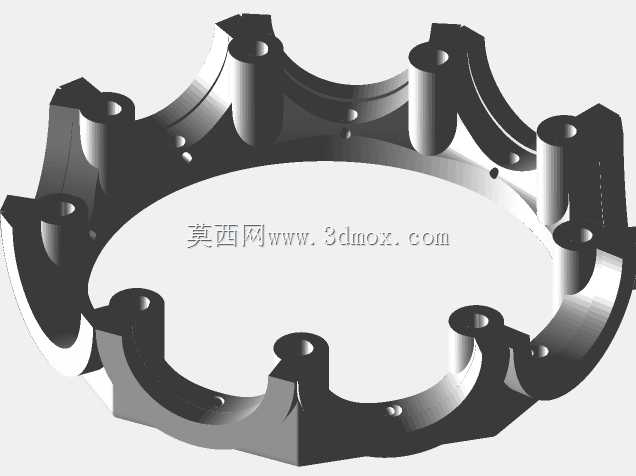

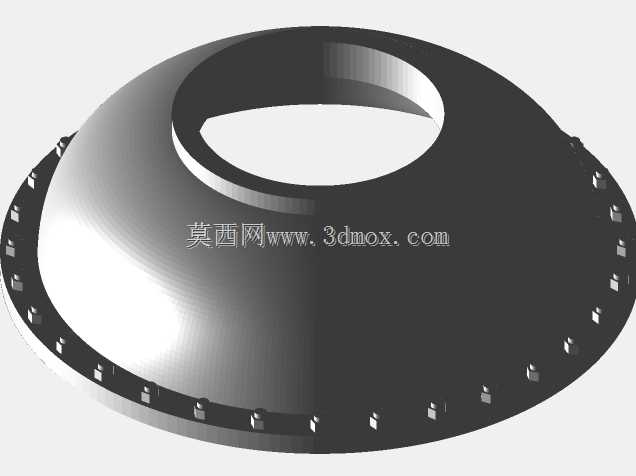

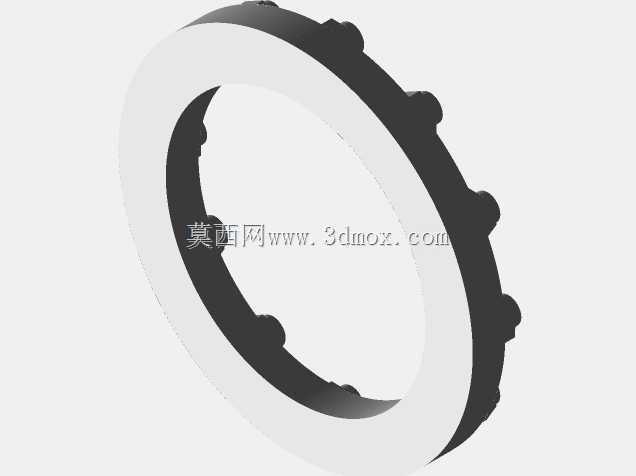

　　该构型的曲轴采用单曲柄销结构，九个气缸的连杆共同铰接在同一曲柄销位置，其中一根为主连杆直接与曲柄销配合，其余八根气缸的连杆通过铰接耳座连接在主连杆的大端凸缘上，这种铰接式连杆组的设计既解决了多缸共用一个曲柄销的空间干涉问题，也保证了各缸活塞的运动行程一致性，让各缸的压缩比、点火时序能够保持均匀匹配，避免出现各缸出力偏差过大导致的运转抖动。从安装边界与尺寸参数来看，该发动机的径向最大轮廓尺寸控制在适配轻型飞机机头整流罩的范围内，曲轴输出端采用标准的法兰连接接口，可直接匹配螺旋桨安装座的连接孔位，后端的附件机匣预留了磁电机、燃油泵、滑油泵的安装定位面，能够直接对接航空动力系统的常规附件配置，无需额外设计转接支架。在气缸组件的设计上，

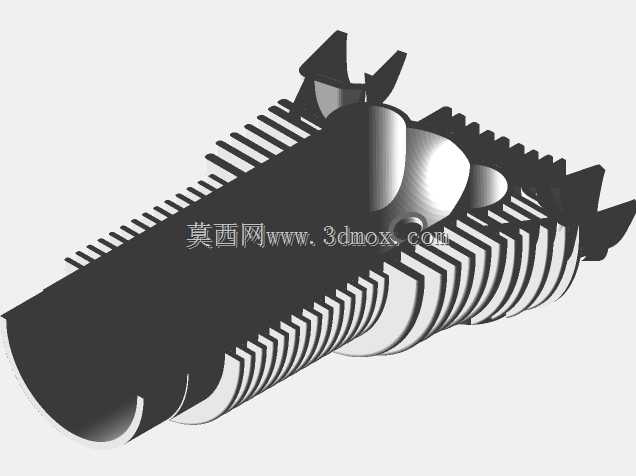

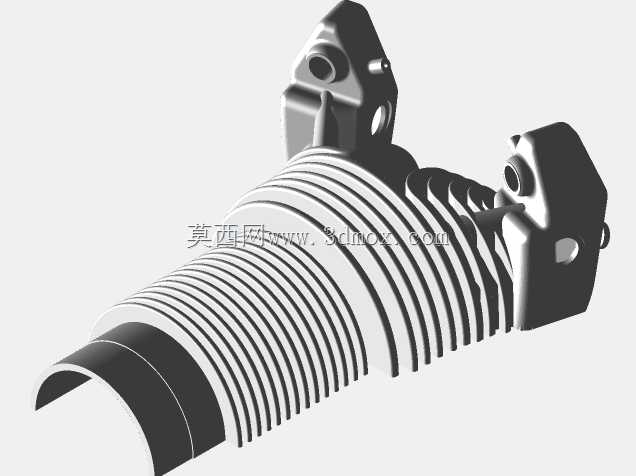

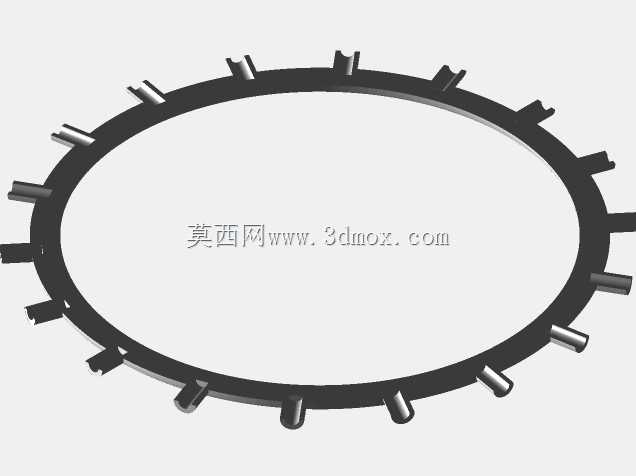

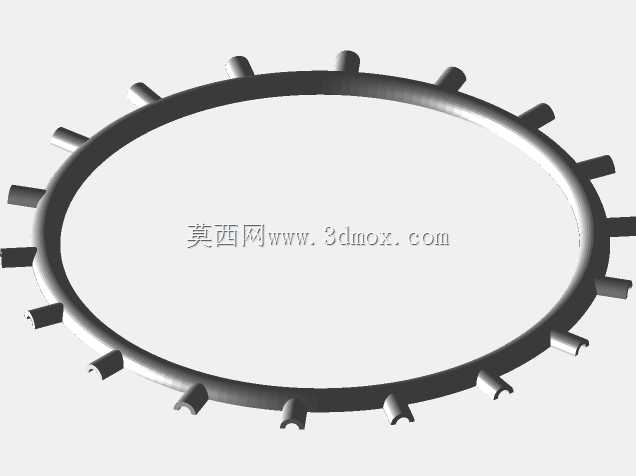

　　每个气缸独立采用散热鳍片一体式缸体结构，鳍片沿气缸轴向等距排布，飞行过程中迎面气流可直接冲刷所有气缸的散热鳍片表面，带走燃烧做功产生的热量，即使在地面怠速运转状态下，也能依靠自然对流实现有效散热，避免出现单缸过热的故障。配气机构采用顶置气门设计，每个气缸布置进气门与排气门各一个，通过曲轴前端的凸轮盘驱动挺杆与摇臂实现气门的定时开闭，凸轮盘的型线按照九缸四冲程发动机的点火时序设计，保证各缸的进排气相位精准匹配做功循环，点火顺序按照相邻气缸间隔点火的逻辑排布，避免相邻气缸连续点火导致的局部热负荷过高。从实际应用场景的适配性来看，该结构不仅可作为轻型载人飞机的动力装置，也可适配大型航空模型、无人靶机、复古类航空展示载具的动力需求，

　　其外露的气缸结构本身具备极强的机械视觉表现力，也常被用于航空主题的工业展示、机械科普教具的结构演示。在建模过程中，所有运动副的配合间隙均按照活塞发动机的常规工程公差设定，活塞与缸壁的配合间隙、连杆铰接处的转动间隙、气门与导管的配合间隙都保留了实际工程设计中的合理余量，既能够完整呈现发动机的装配关系，也可直接用于运动仿真分析，验证曲轴运转、活塞往复、气门开闭的全周期运动协调性，排查结构干涉风险。该结构的油路设计采用曲轴中心通油的方式，压力润滑油从曲轴后端进入主轴道，通过曲柄销的油孔输送到连杆大端的摩擦面，再通过连杆内部的油道输送到活塞销位置，实现各运动摩擦副的持续润滑，回油依靠重力自然下落到机匣底部的油底壳，通过回油泵完成油路循环，整体油路布局简洁，没有冗余的管路设计，适配航空动力对可靠性的严苛要求。
