带顶部防护护栏的钢结构集装箱框架

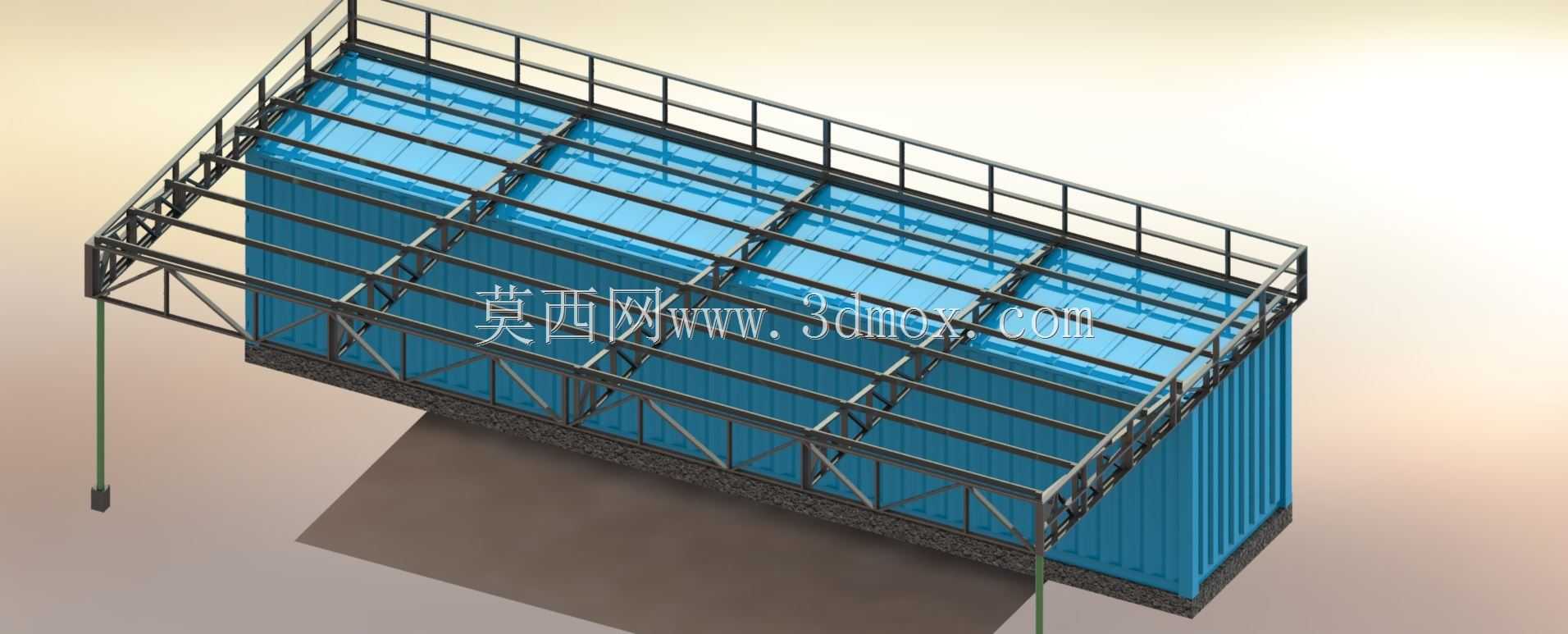

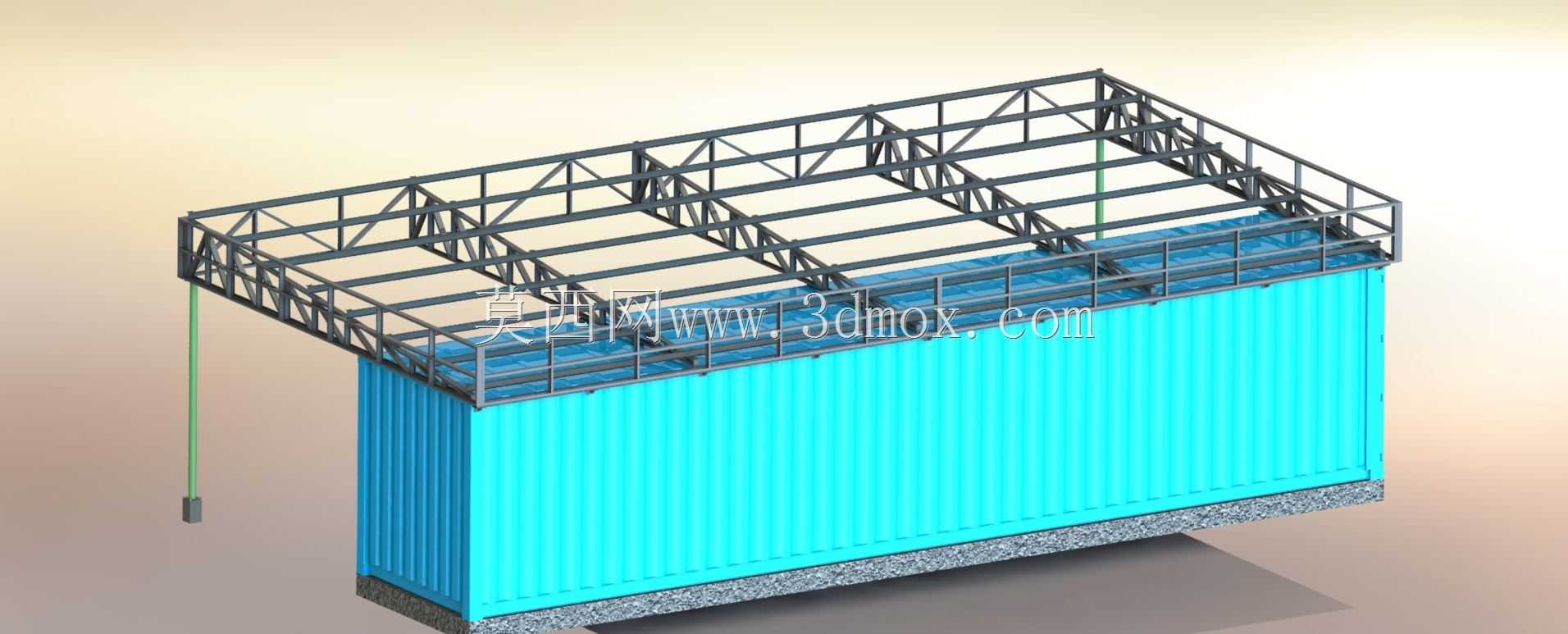

　　这套钢结构集装箱框架结构，主要面向跨境物流运输、临时仓储站点搭建、户外临时作业平台配套等场景使用，区别于标准海运集装箱的封闭侧壁设计，该结构在标准集装箱主体上方增设了整面的钢结构防护护栏，同时配套了斜向支撑的立柱结构，可满足顶部临时堆放轻型物料、人员临时登顶作业的防护需求，适配欧盟区域内的短途陆运集装箱转运、工地临时储物单元搭建等实际工况。从实际用途来看，主体蓝色波纹板箱体保留了标准集装箱的储物承载能力，可容纳常规工业物料、施工工具、周转货品，内部空间与标准20英尺集装箱的储物边界保持一致，无需额外定制配套的转运工装，可直接适配现有集装箱叉车、吊装吊具的作业尺寸，顶部的护栏结构高度为1.2米，符合工业临边作业的防护高度要求，

　　护栏采用等边角钢焊接成型，横竖杆的间距控制在0.3米以内，可避免人员意外跌落，同时不会遮挡顶部的通风与视线。设计思路上，框架主体采用矩形钢管作为主承重梁，沿集装箱长度方向布置6道横向主龙骨，宽度方向布置3道纵向连接梁，所有梁架连接节点均采用满焊工艺，焊脚高度不小于6毫米，保证框架整体的抗扭、抗形变能力，可承受运输过程中的颠簸载荷，以及顶部不超过200kg/㎡的均布载荷；斜向支撑的落地立柱采用方管制作，底部设置有10mm厚的钢板底座，可在地面不平整的作业场地通过垫铁调整水平，分散框架整体的接地压力，避免长期放置出现下沉倾斜。外形尺寸方面，主体箱体部分的长宽尺寸与标准集装箱完全匹配，宽度为2.438米，

　　长度方向适配对应规格集装箱的长度边界，顶部护栏超出箱体顶面的高度为1.2米，斜支撑立柱向外延伸的水平距离为0.8米，安装时无需对原有集装箱主体进行切割改造，可通过螺栓连接的方式直接固定在集装箱顶部的原有角件位置，安装拆卸便捷，可重复周转使用。波纹板侧壁采用压型钢板制作，波高为40毫米，板材厚度为1.5毫米，既保证了侧壁的抗冲击能力，也能减轻整体结构的自重，框架所有钢制构件表面均做了喷塑处理，蓝色涂层厚度不小于80微米，可适应户外露天放置的防腐蚀需求，应对常规雨淋、日晒的工况不会出现过早锈蚀。在实际转运过程中，该结构可直接通过标准集装箱吊具进行整体吊装，斜支撑立柱在运输状态下可快速拆卸，折叠固定在箱体侧面，

　　不会超出标准集装箱的运输外廓尺寸，满足公路、铁路运输的限界要求；在作为临时仓储单元使用时，落地斜支撑可将整体框架的接地稳定性提升40%以上，即使在风力较大的户外场地，也不会出现箱体倾覆的风险，顶部护栏区域可临时放置防水篷布、绑扎工具等常用作业物料，作业人员登顶进行货物绑扎、篷布覆盖操作时，护栏可提供可靠的临边防护，降低高空作业的安全风险。结构的连接节点全部采用标准化设计，所有螺栓连接件均为通用国标规格，现场安装无需特殊定制工具，两名作业人员配合可在2小时内完成整套框架的组装与固定，后期维护过程中如果出现局部构件变形，可直接拆卸更换对应杆件，无需整体报废，降低全生命周期的使用成本。
