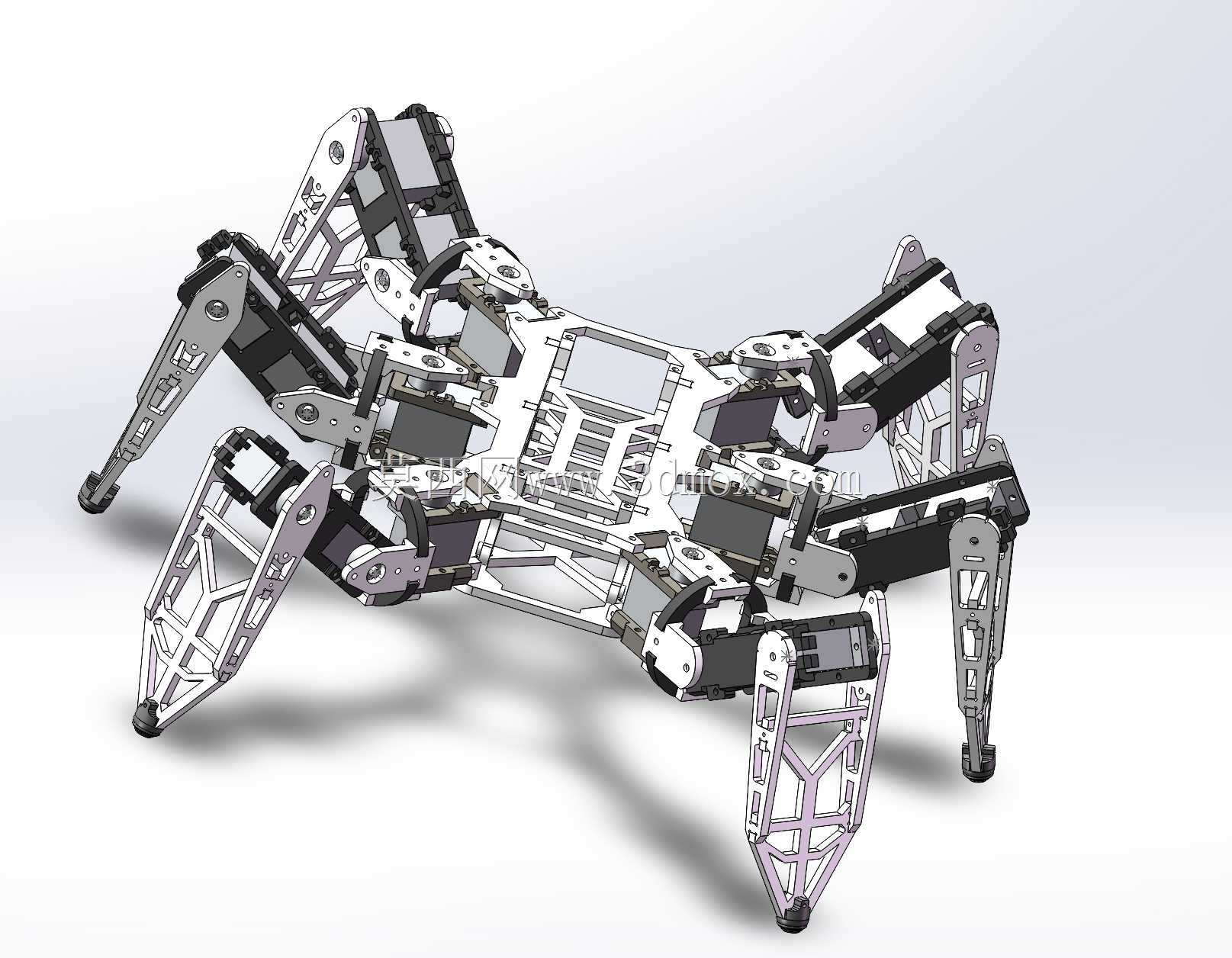

多足仿生行走机械足式移动平台结构

　　这款足式移动平台的结构设计，核心围绕非结构化地形的通行需求展开，区别于轮式、履带式移动设备对平整铺装路面的依赖，六组独立可控的机械足布局，能够在碎石滩、管道内部、灾后废墟表面、工业巡检的狭窄钢架通道等场景下完成稳定移动，单组足端的接触面积经过优化，在松软土质、格栅踏板这类易陷、易卡滞的通行面上，能通过分散接地压强避免沉陷或卡滞，适配野外勘探、厂区高危区域巡检、特殊环境作业搭载等多种实际工况。

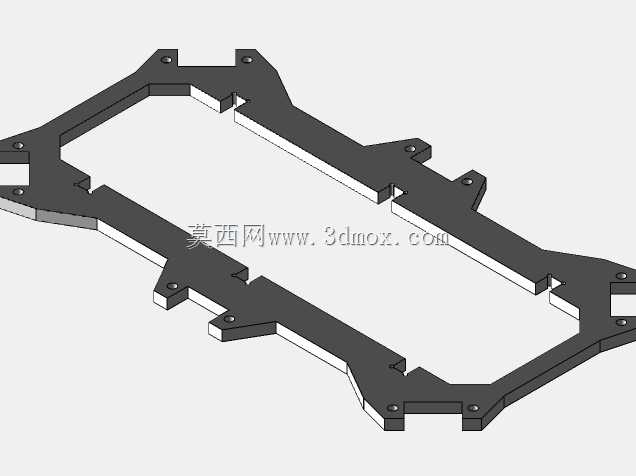

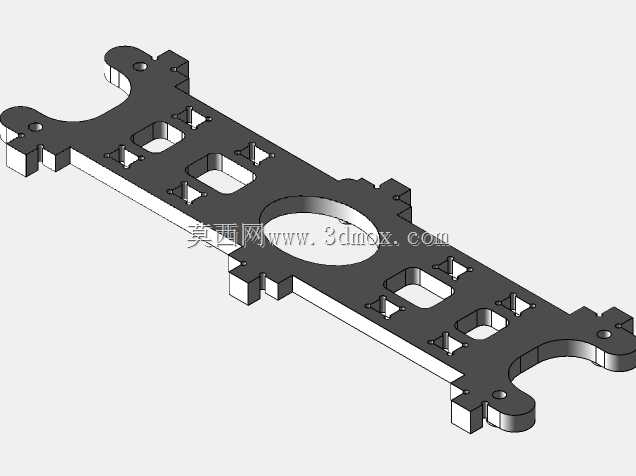

　　从结构布局来看，整机采用对称式的躯体框架设计，中间的主体舱段预留了充足的安装空间，可根据实际使用需求搭载传感模块、作业执行端、动力储能单元等不同负载，躯体框架采用镂空式的筋板布局，在保证整体结构刚性的前提下尽可能降低自重，避免不必要的动力损耗。六条机械足均匀分布在躯体两侧，每一条机械足都采用多关节串联的结构形式，关节处的铰接点经过受力校核，能够在抬腿、落足、支撑推移的整个步态周期内，将结构应力均匀分散到框架的各个受力筋位，避免局部应力集中导致的结构变形或失效。

　　设计过程中针对步态适配做了对应的结构预留，三组对角步态的足组可独立完成动作配合，既能实现快速平稳的三角步态行走，也能在需要越障时切换为单足依次挪动的慢步态，单足的抬升高度经过行程校核，能够跨越不低于自身躯体高度1/3的垂直障碍物，也能跨过宽度接近单足跨距的沟槽结构。足端采用圆弧过渡的接触端头，搭配防滑的接触端面，在金属表面、水泥地面、土质路面上都能获得足够的接触摩擦力，避免行走过程中出现打滑侧移的问题。

　　关节传动部分的安装位做了标准化的适配设计，可匹配不同规格的伺服驱动单元，安装接口的尺寸公差按照通用传动件的配合标准设定，不需要额外做转接件就能完成驱动件的装配，关节处的限位结构做了一体化设计，能够限制关节的超范围转动，避免步态控制出现偏差时机械结构出现硬碰撞损坏。躯体上的所有安装孔位都采用等间距的标准孔布局，后续加装上层负载、调整配重位置时，不需要重新在框架上打孔，直接利用现有孔位就能完成固定，降低二次改装的加工成本。

　　从安装边界来看，整机的横向宽度控制在常规巡检通道的通行尺寸范围内，能够顺利通过宽度不小于自身宽度1.2倍的狭窄通道，躯体的最低离地间隙经过优化，在平整路面行走时不会出现底部剐蹭，在起伏路面上也能通过足关节的高度调整，始终保持躯体的水平姿态，避免搭载的负载出现倾斜磕碰。所有的走线槽都集成在躯体框架的内部筋位间隙中，驱动与传感的线路可以从框架内部穿行，不会外露在机械足的运动范围内，避免行走过程中线路被关节拉扯磨损。

　　在结构刚性的验证逻辑上，每一段足臂的截面形状都采用了变截面的设计，在靠近关节铰接点的受力较大区域做了局部加厚，在足臂中段受力较小的区域做镂空减重，整体的重量分布尽可能向躯体中心靠拢，降低行走过程中的转动惯量，提升步态切换时的稳定性。足端的受力点与关节转动中心的力臂长度经过反复优化，在保证足够抬腿高度的前提下，尽可能缩小驱动端需要输出的扭矩，降低对驱动单元的性能要求，也能减少传动结构的负载损耗。

　　针对不同的作业场景，这款结构还预留了足端快换的接口，可根据实际通行的地面材质更换不同形式的足端配件，比如在光滑的工业地坪上更换防滑橡胶足垫，在松软的泥土地面更换宽面的足板，在需要攀爬钢架结构时更换带磁吸或卡扣结构的专用足端，不需要改动整体的腿足结构就能完成适配。躯体顶部的负载安装面做了平整化处理，平面度公差满足常规精密传感设备的安装要求，搭载视觉检测、环境监测、小型作业机械手等负载时，能够保证安装基准的精度，不会因为结构变形导致负载的工作基准出现偏差。
