带垂直升降轴的SCARA水平关节机械臂结构

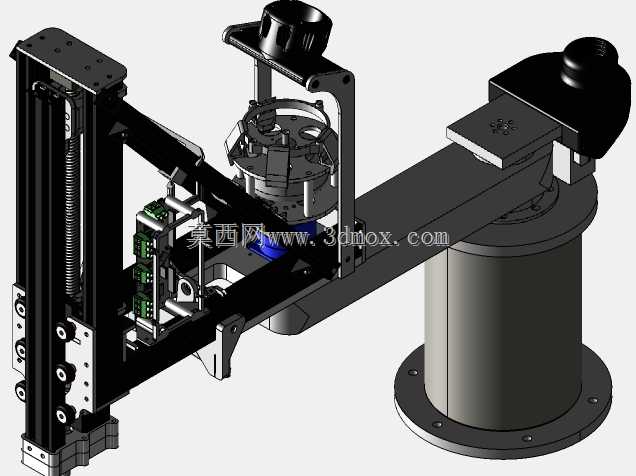

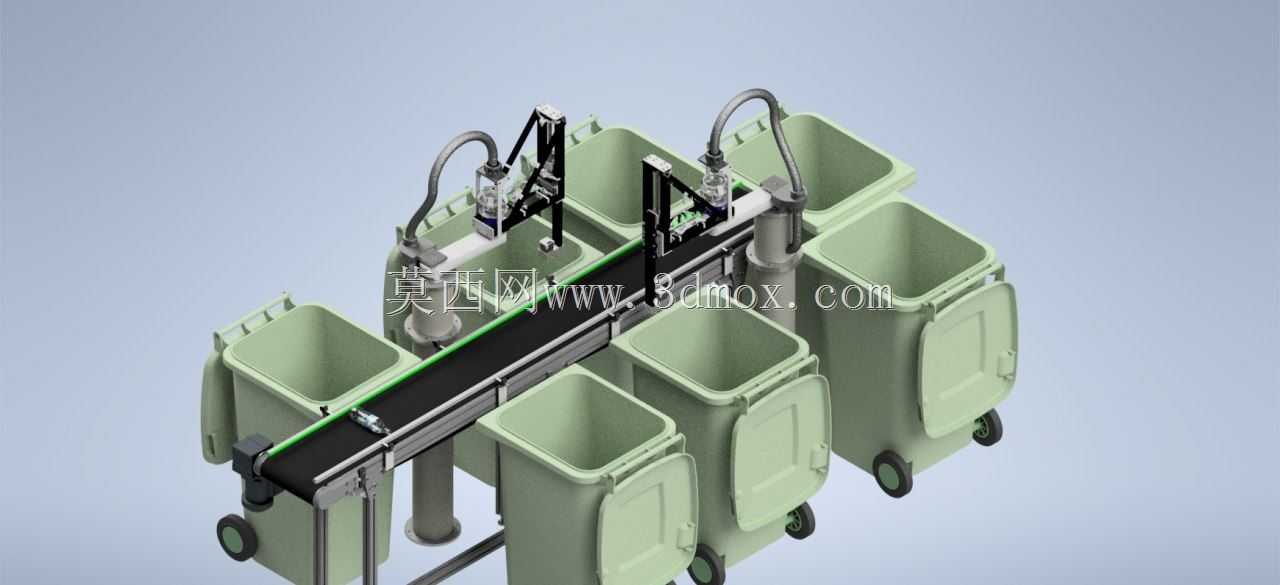

　　这款SCARA水平关节机械臂的结构设计，核心瞄准3C电子组装、轻工产线上下料、小零件精密分拣这类对平面定位精度、动作节拍有较高要求的应用场景，在常规两旋转关节加末端旋转轴的经典SCARA构型基础上，额外集成了独立的垂直升降轴组，拓展了设备在竖直方向的作业行程，能适配不同高度的工装载具、料盘堆叠工位的取放需求，弥补了传统SCARA机型竖直方向行程不足的短板。从结构布局来看，设备底部采用圆形法兰安装基座，法兰盘上预留了均布的沉头安装孔，可直接固定在设备机架台面或者流水线侧边的安装支座上，基座内部集成了第一关节的驱动组件与走线通道，所有动力线、编码器线都通过关节内部的拖链或者中空走线槽排布，避免机械臂运动过程中管线外露剐蹭，

　　也减少了管线弯折疲劳带来的故障风险。大臂与基座的连接关节、小臂与大臂的连接关节，都采用了交叉滚子轴承作为回转支撑，相比普通深沟球轴承，交叉滚子轴承能同时承受径向、轴向与倾覆力矩，在关节紧凑的安装空间内保证足够的支撑刚性，减少臂杆伸展到最大行程时的末端抖动。驱动部分三个回转关节搭配垂直升降轴，其中三个回转关节对应肩、肘、腕三个转动自由度，垂直升降轴采用线性导轨搭配滚珠丝杠的传动结构，由独立的驱动单元带动滑台沿竖直方向运动，滑台侧预留了末端执行器的安装接口，可根据实际工况适配气动夹爪、真空吸嘴、电动拧紧轴等不同作业工具。关节驱动单元与减速组件的搭配上，回转关节的动力输出端连接行星减速结构，能在保证输出扭矩足够的前提下，

　　降低驱动单元的输出转速，提升关节的位置控制精度，这种搭配也能减少臂杆在启停、加减速过程中的冲击，延长传动部件的使用寿命。从安装边界来看，臂杆完全收拢时设备的水平投影尺寸较小，不会占用过多的产线安装空间，臂杆完全伸展时可覆盖半径范围内的环形作业区域，垂直升降轴的行程可覆盖常见的料盒堆叠高度、工装板上下层高度差，不需要额外为设备加装竖直方向的移位模组。设计过程中针对臂杆的截面做了优化，在保证结构刚性的前提下尽可能减轻臂杆自重，降低运动过程中的转动惯量，让机械臂能达到更高的运动节拍，同时臂杆上预留了传感器安装位、气动管路走线槽，方便用户后期加装视觉定位模块、力控传感器或者其他辅助检测元件，适配更复杂的作业工序。走线设计上，

　　垂直轴的管线随滑台运动做了分层排布，动力线、信号线、气动管路分开固定，避免不同类型管线之间的信号干扰，也防止运动过程中管线相互摩擦造成破损。关节处都设计了机械硬限位结构，可根据实际作业范围调整限位块的位置，防止机械臂运动超程碰撞到周边的设备或者工装，同时预留了原点传感器、限位传感器的安装位置，方便电气调试时设置安全作业区间。末端的安装法兰采用标准化接口尺寸，可直接匹配市面上主流的末端执行器，不需要额外做转接板设计，降低用户的二次改造成本。整体结构的零部件拆分也考虑了加工与装配工艺，基座、臂杆这类结构件采用常用的金属加工工艺即可成型，关节处的轴承安装位、传动件安装位都设计了便于加工的工艺基准，装配时可通过定位销保证各部件的同轴度、平行度要求，减少装配调试的工作量。
