科特联合用轴类零件结构设计作品

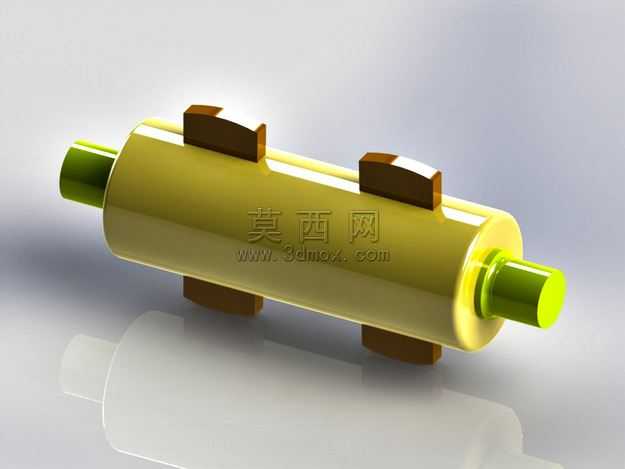

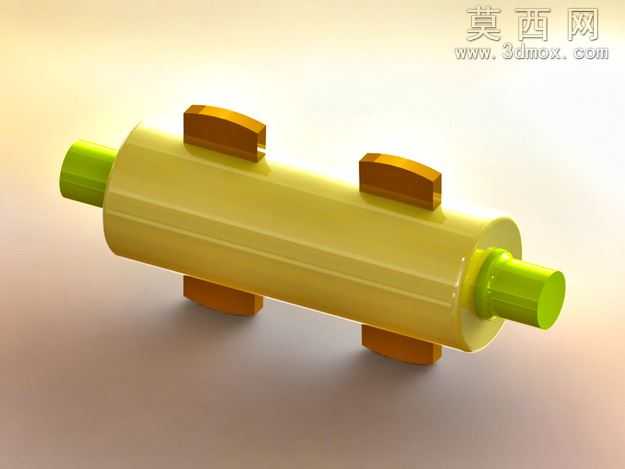

本作品为科特联合用轴类传动零件的三维建模成果，建模过程严格遵循机械传动零件的设计规范，先通过二维草图绘制轴体的基础回转轮廓，精准标定两端轴颈、中间主体轴段的直径与长度尺寸，确保各轴段的同轴度公差符合传动部件的装配要求，再通过回转特征生成轴体的基础实体。针对轴体上分布的四个凸块定位结构，建模时先在对应轴段的基准面上绘制单个凸块的截面轮廓，通过拉伸特征生成实体后，采用圆周阵列命令按照90度等间距排布，保证四个凸块的位置精度与结构一致性，同时对凸块与轴体的衔接位置做圆角过渡处理，避免应力集中问题，提升零件的结构强度。材质渲染阶段，轴体主体部分采用亮面金属黄铜材质，调整材质的反射率、粗糙度参数，还原黄铜材质温润的金属光泽与表面反光效果，两端的轴颈部分采用深绿色硬质合金材质，通过调整材质的高光参数与凹凸贴图，模拟硬质合金表面的细腻磨砂质感，凸块部分采用深棕色耐磨合金材质，与主体轴身形成清晰的视觉区分，便于直观识别零件的不同功能区域。渲染输出时采用柔光摄影棚环境，添加地面反射效果，清晰呈现零件的整体轮廓与各部分结构细节，方便查看零件的外形特征。设计思路上，该轴类零件主要用于联合传动场景，两端的轴颈用于与轴承配合实现回转支撑，中间轴段为主体承载部分，四个周向分布的凸块为传动卡位结构，用于与配套的传动部件啮合传递扭矩，建模时充分考虑了零件的装配需求与受力特性，各轴段的直径变化符合阶梯轴的等强度设计原则，凸块的尺寸与排布角度经过反复校核，确保传动过程中受力均匀，不会出现偏载、打滑的问题，整体模型结构完整，尺寸标注逻辑清晰，可直接用于后续的装配验证、工程图导出以及3D打印样件制作，能够为同类传动轴类零件的设计提供参考。
