Kar98K螺栓护罩固定销压缩弹簧结构

　　这款压缩弹簧的应用场景聚焦在栓动步枪的螺栓护罩固定结构中，属于枪械操作机构里的小型弹性复位零件，核心作用是为固定销提供持续的轴向预紧力，避免枪械在携行、射击振动过程中固定销出现轴向窜动甚至脱落，保证螺栓护罩与机匣连接位置的结构稳定性，不会因为反复的枪机往复动作、后坐冲击出现护罩松旷移位的问题。从实际使用工况来看，该弹簧长期处于预压缩装配状态，不需要做大幅值的往复伸缩运动，仅在拆装护罩、按压固定销的时候才会产生额外的压缩形变，因此设计时不需要追求过大的极限压缩行程，重点要保证长期压缩下的应力松弛性能达标，避免使用一段时间后预紧力衰减导致固定销卡滞或者锁止失效。

　　设计思路上首先匹配固定销的安装空间，弹簧的内径要略大于固定销的杆部直径，保证弹簧可以顺畅套在固定销的杆段上，不会出现卡滞、偏磨的问题；弹簧的外径则要严格控制在护罩对应的安装沉孔尺寸范围内，外径与沉孔内壁保留0.2-0.3mm的间隙，既避免装配时弹簧外圈与孔壁刮蹭导致的装配阻力过大，也能限制弹簧在受压缩时出现径向的歪斜，保证弹力始终沿固定销的轴向传递。有效圈数的选择结合安装空间的预压量来确定，在装配完成的预压缩状态下，弹簧提供的弹力刚好可以将固定销顶在锁止位置，既不会因为弹力过大导致按压固定销拆装时需要的操作力过大，影响日常维护拆装的手感，也不会因为弹力过小，在射击振动下固定销自行回缩解锁。

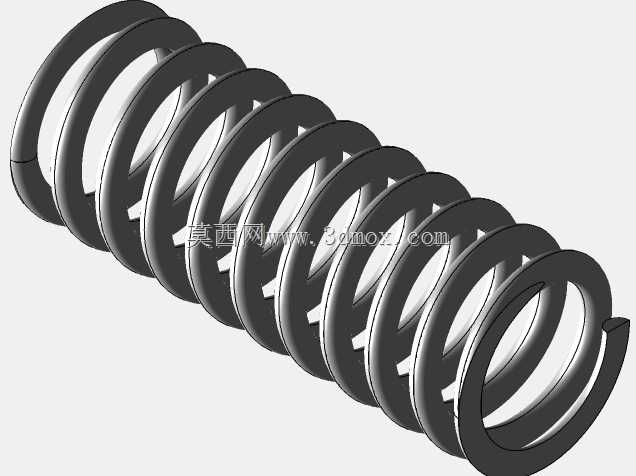

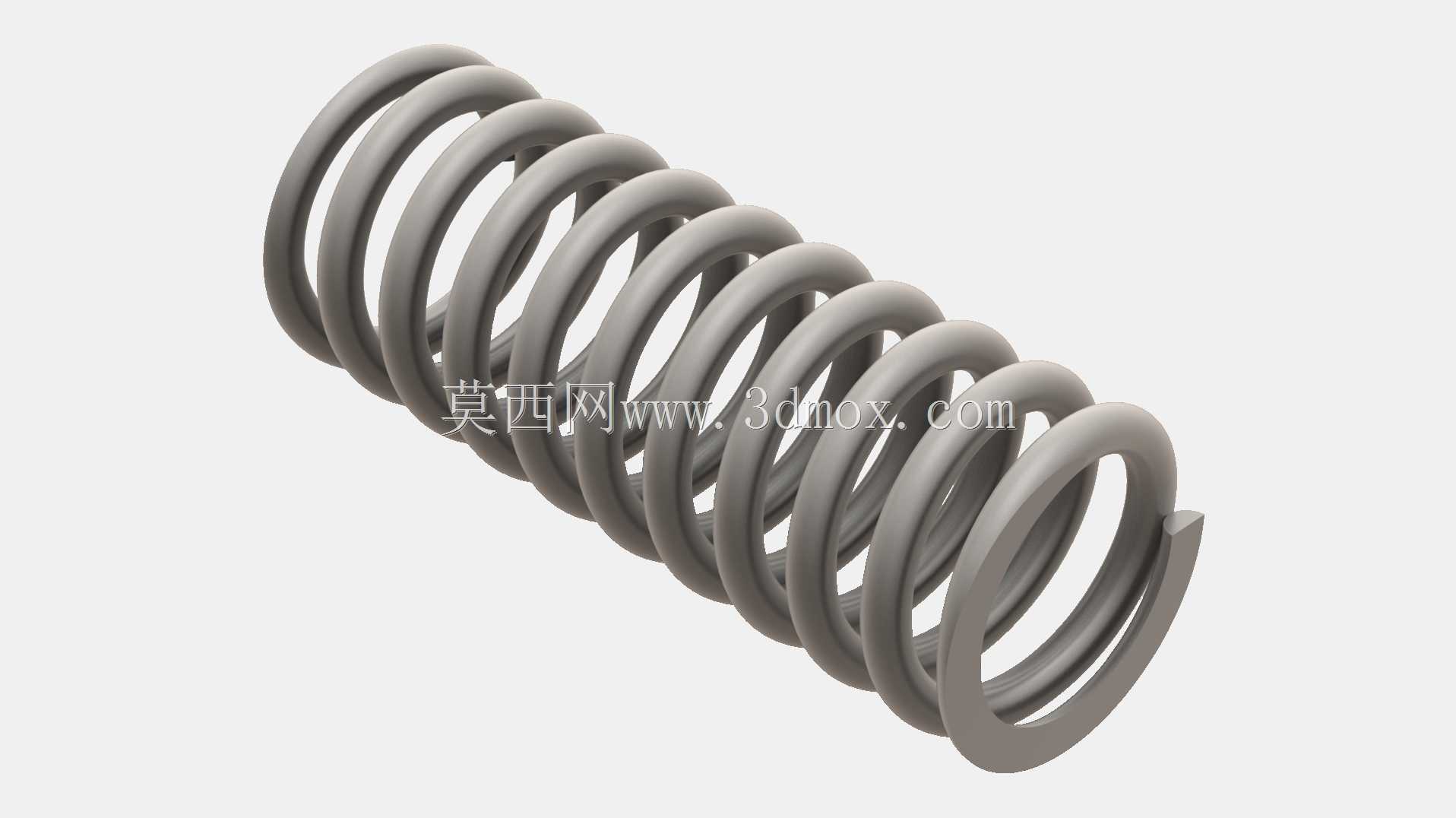

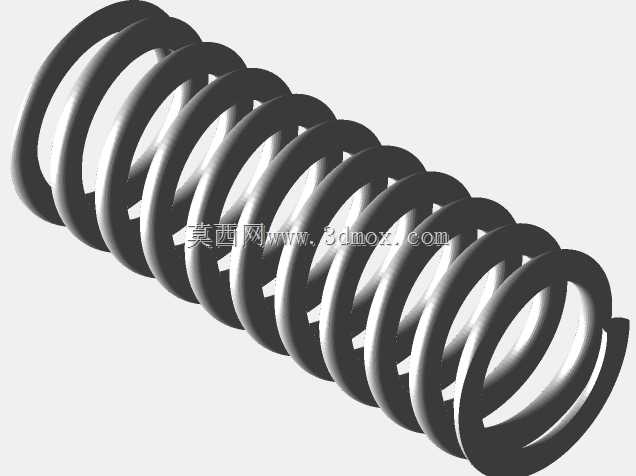

　　从外形结构来看，这是一款等节距圆柱螺旋压缩弹簧，两端采用了并圈磨平的端部结构，两端的支撑圈经过磨削处理后，端面与弹簧轴线保持垂直，装配后两端可以分别平稳贴合在沉孔端面和固定销的台阶面上，不会出现端头歪斜导致的弹力偏斜，避免固定销在孔内出现单侧卡滞。弹簧的线径选择结合所需预紧力、安装空间的径向尺寸综合确定，线径过粗会导致弹簧刚度太大，小压缩量下弹力过大，操作手感生硬，同时也会挤占径向安装空间；线径过细则弹簧刚度不足，长期压缩后容易出现永久变形，预紧力衰减快，无法保证长期使用的锁止可靠性。

　　安装边界方面，该弹簧的工作行程非常短，总压缩量仅为固定销解锁所需的按压行程，因此设计时不需要预留过多的余量，自由长度比安装孔的深度加上固定销台阶的预留长度之和略大，装配后压缩到安装长度时，刚好达到设计所需的预紧力。弹簧的两端并圈部分没有锋利的毛刺，经过倒钝处理，避免装配时刮伤安装孔的内壁或者固定销的表面涂层，也防止长期压缩过程中端头的应力集中导致断裂。在实际建模过程中，螺旋线的生成严格匹配节距、中径参数，扫掠特征的截面轮廓与弹簧线径一致，两端的磨平处理通过拉伸切除特征实现，还原真实零件的端部支撑结构，保证后续做装配干涉检查、运动仿真时，弹簧的尺寸参数与真实零件完全匹配，不会出现装配时弹簧与周边零件干涉、或者长度不匹配导致预紧力不符合设计要求的问题。这类小型弹簧虽然在整枪结构中属于不起眼的小零件，但直接影响到护罩部件的连接可靠性，一旦失效会导致护罩松脱，影响枪械的正常操作，因此尺寸精度、刚度参数的匹配都需要严格对应安装位置的空间和受力要求，不能随意更改线径、圈数、外径这些核心参数，否则会直接影响装配后的使用性能。
