Kar98k对接板开槽沉头自攻螺钉结构

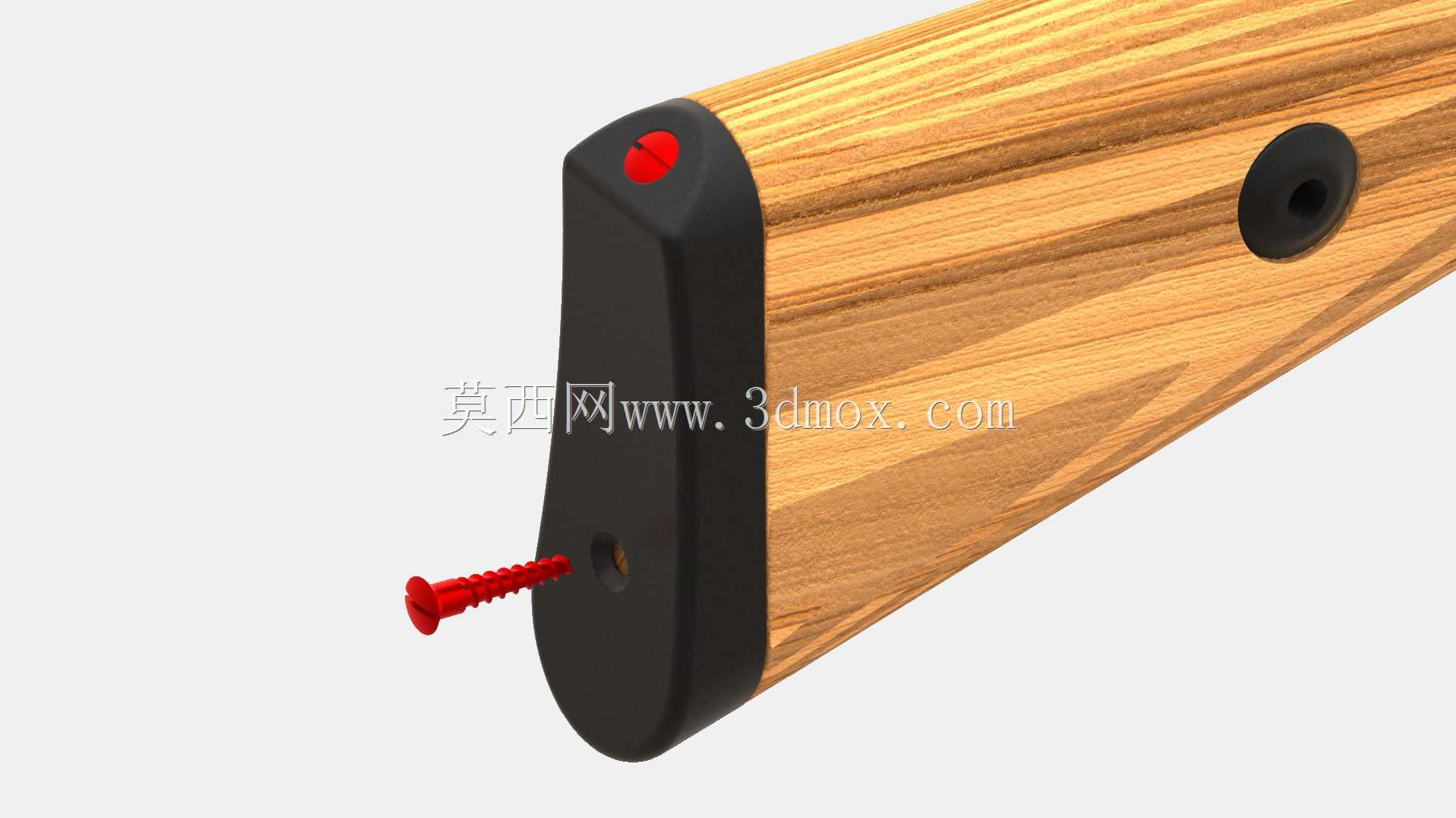

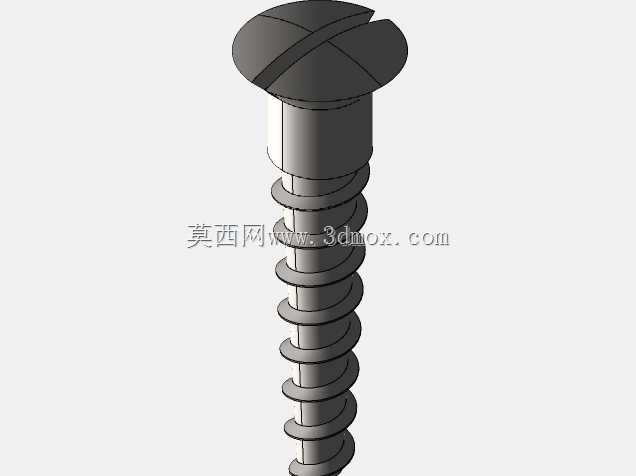

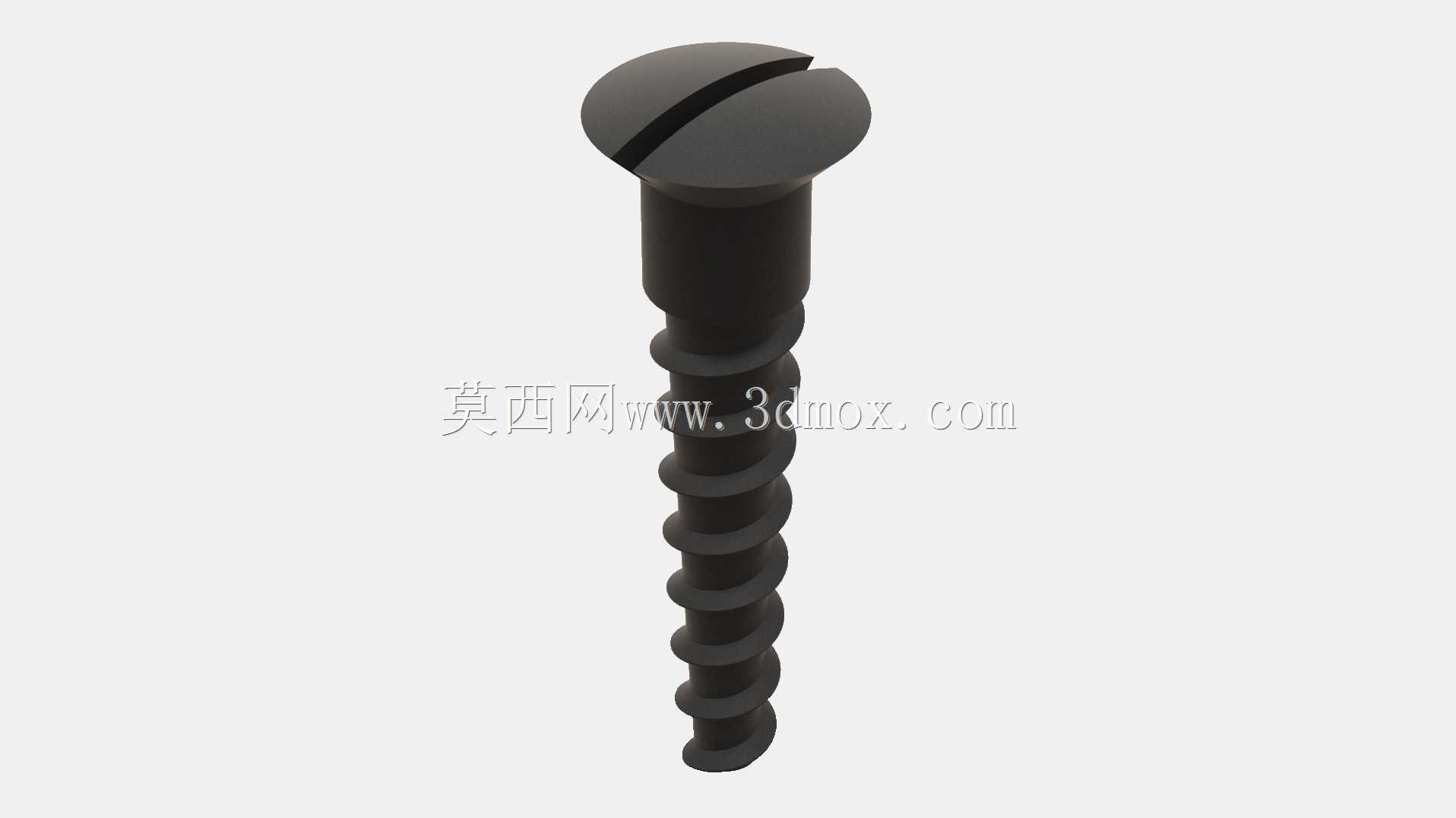

　　该对接板螺钉属于枪械构件中的专用紧固件，主要应用在Kar98k类栓动步枪的机匣对接板装配环节，承担对接板与枪身主体的连接紧固作用，在枪械反复拆装、射击产生的持续振动工况下，需保持稳定的预紧力，避免对接板出现移位、松动，影响枪械的供弹稳定性与射击精度。从功能特性来看，该螺钉采用沉头开槽的头部设计，装配后头部可完全沉入对接板的沉孔内，不会在构件表面形成凸起，既能够避免突出的头部干扰枪械其他运动部件的动作轨迹，也能减少枪械表面的勾挂风险，适配枪械外部构件的平整装配要求；螺杆部分采用自攻螺纹构型，装配时可直接在对应基材的预制底孔内攻出匹配螺纹，无需预先加工内螺纹，能够减少枪械装配环节的工序步骤，同时螺纹牙型经过适配优化，牙距、

　　牙高均针对枪械常用的木质或金属复合枪身基材调整，在保证足够握裹力的同时，避免装配时基材出现开裂、滑牙问题。设计过程中，首先围绕对接板的安装空间确定头部尺寸，沉头的锥角严格匹配对接板上预制沉孔的锥度，保证装配后头部端面与对接板表面完全齐平，开槽的宽度与深度适配常规一字螺丝刀的操作尺寸，既保证足够的传力扭矩承受能力，也避免槽口过深导致头部强度下降；螺杆的长度根据对接板厚度与枪身基材的有效旋合深度确定，保证螺纹旋合长度达到螺杆直径的2.5倍以上，满足射击振动工况下的防松要求，螺杆光杆段的直径略小于螺纹大径，可在装配时起到导向作用，降低螺钉拧入时的歪斜概率，避免螺纹偏斜导致的连接强度下降。外形尺寸方面，头部最大直径与对接板沉孔的大径保持0.

　　1mm以内的间隙配合，沉头锥面的表面粗糙度控制在合理范围，保证锥面与沉孔的贴合面积达到85%以上，装配后可获得足够的接触摩擦力，辅助提升防松效果；螺杆末端采用导向锥头设计，锥头长度约为2个螺距，可在拧入时顺利对准底孔，减少螺纹错牙的概率；螺纹部分的大径、中径、小径公差均按照专用紧固件的精度要求控制，保证同规格螺钉具备完全互换性，在枪械维护更换时无需额外修配即可直接装配。安装边界上，该螺钉的装配沉孔深度需与头部高度匹配，保证头部沉入后不高出对接板表面，底孔直径根据基材材质调整，木质基材底孔直径略小于螺纹小径，金属复合基材底孔直径接近螺纹中径，避免底孔过大导致握裹力不足、底孔过小导致装配时基材开裂；装配时的拧紧扭矩需控制在合理区间，

　　扭矩过大可能导致头部断裂或基材开裂，扭矩过小则无法达到足够的预紧力，在射击振动下容易出现松动，同时装配时需保证螺钉轴线与对接板安装面垂直，偏斜角度不超过2度，避免锥面贴合不均导致的局部应力集中。这类专用紧固件的设计区别于普通民用五金螺钉，所有尺寸参数均围绕枪械的实际使用工况优化，既需要满足静态的连接强度要求，也需要承受持续的冲击振动载荷，同时还要适配枪械整体的装配空间限制，在有限的尺寸范围内兼顾强度、装配便利性与使用可靠性，在建模过程中需要重点还原螺纹牙型的细节、沉头锥面的角度、开槽的尺寸精度，保证模型可直接用于后续的装配干涉检查、结构强度仿真等环节，为枪械复刻、结构研究提供准确的三维数模支撑。
