Kar98k瞄准滑块止动棘爪结构设计

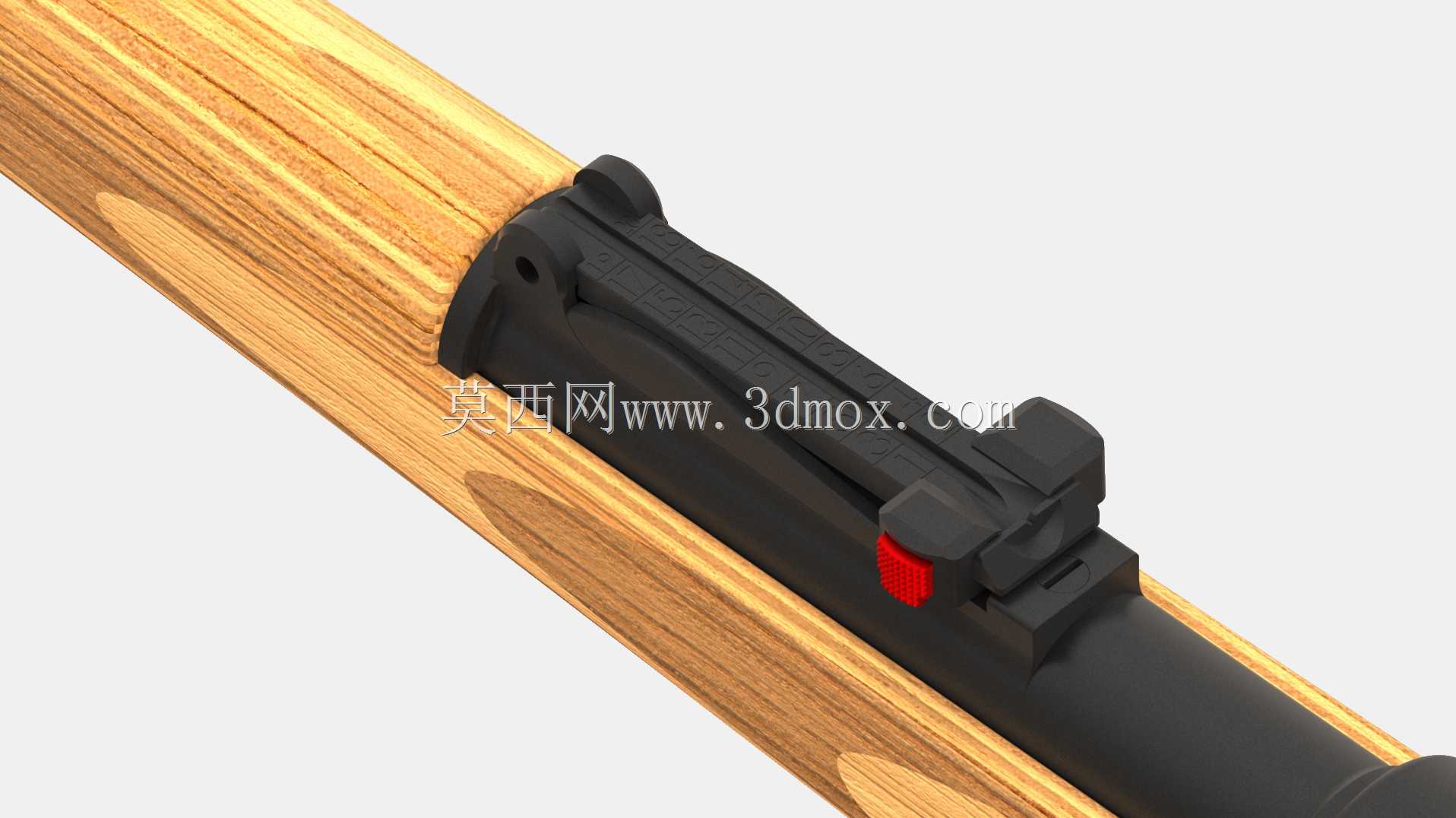

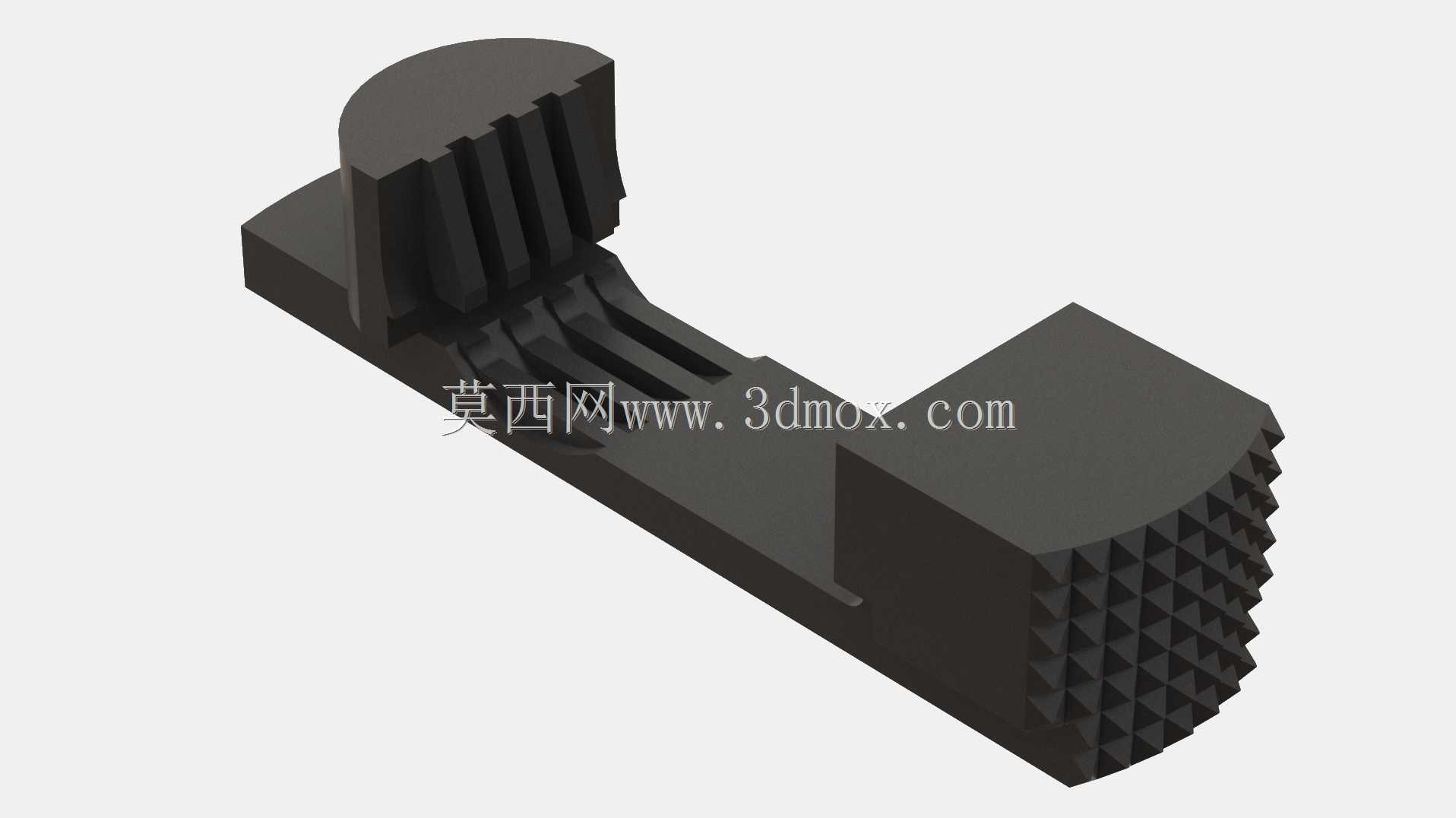

　　该止动棘爪作为栓动步枪瞄准系统的核心定位零件，主要承担瞄准滑块滑动到位后的位置锁定功能，在实际枪械使用场景中，直接决定了照门调节后的定位可靠性，避免射击过程中因后坐力冲击导致瞄准基线偏移，影响射击精度。从结构功能来看，零件一端设置的密集菱形滚花面，是为了在手动调节瞄准滑块时提供足够的摩擦力，方便射手在戴手套或者手部有汗渍的情况下也能顺畅推动棘爪解锁，完成照门的高低或风偏调节；另一端的多道平行卡槽结构，是与瞄准滑块上的定位齿槽配合的啮合部位，卡槽的齿形角度、齿距公差直接决定了锁定后的啮合间隙，间隙过大会导致瞄准滑块存在旷量，间隙过小则会出现调节卡滞、解锁费力的问题。

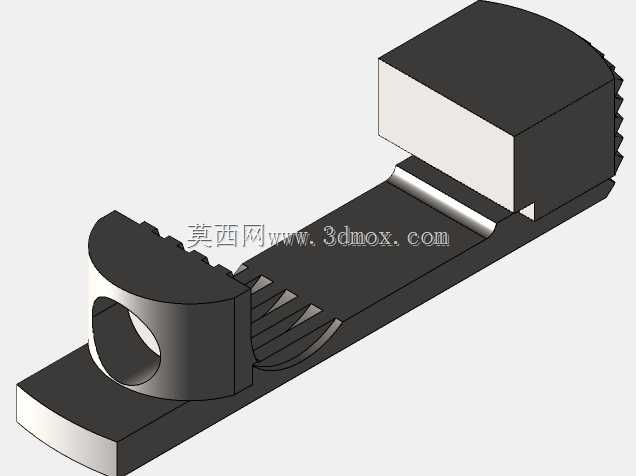

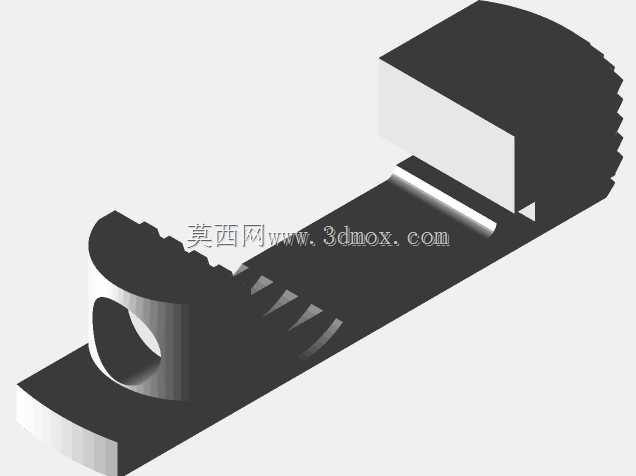

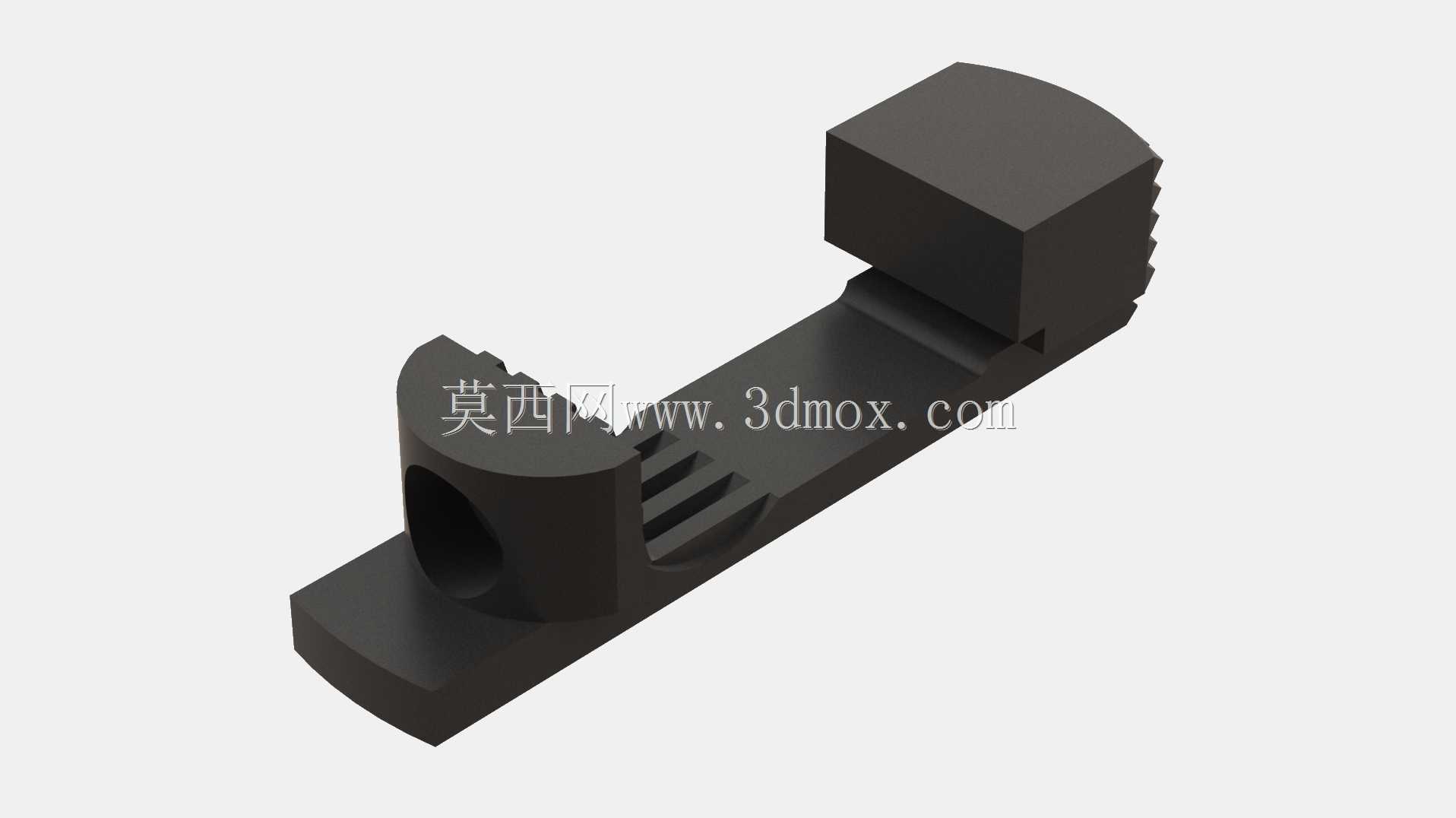

　　设计过程中首先要匹配原有枪械瞄准机构的安装边界，零件整体为长条形块状结构，底部的平直基面是安装贴合面，需要与机匣上的瞄准安装槽底面完全贴合，因此基面的平面度公差需要控制在0.02mm以内，避免安装后出现倾斜导致啮合错位。两端的弧形端面是适配安装槽的圆弧侧壁，圆弧半径需要与安装槽的侧壁半径保持一致，保证棘爪在安装槽内滑动时不会出现径向晃动。中间的镂空开槽结构并非减重设计，而是为了给棘爪提供弹性形变空间，当射手按压滚花端推动棘爪移动时，开槽两侧的筋位会产生微小弹性变形，让啮合端的卡槽顺利脱离滑块的定位齿，松开外力后，筋位的回弹力会推动棘爪复位，让卡槽重新卡入对应齿槽完成锁定，这种一体化弹性结构省去了额外的复位弹簧，简化了瞄准机构的零件数量，也降低了装配复杂度。

　　从实际加工适配角度来看，零件的所有棱边都做了0.2mm的倒角处理，避免装配时锐边划伤安装槽表面，也防止射手操作时被割手。滚花的齿深控制在0.3mm，齿距0.8mm，既保证足够的摩擦力，又不会因为齿纹过深导致硌手，影响操作手感。啮合端的卡槽齿形为直角梯形，齿面的工作角度设计为87度，带有微小的自锁角度，在承受后坐力的轴向冲击时，不会出现自动脱开的情况，同时解锁时的推力不会过大，保证调节手感的一致性。在三维建模过程中，需要重点验证棘爪的滑动行程与啮合深度的匹配关系，行程过短会导致卡槽无法完全脱离定位齿，调节时出现齿面刮蹭，行程过长则会导致棘爪从安装槽中脱出，造成零件失效；同时要做运动仿真验证，模拟后坐力冲击下的棘爪受力情况，确认弹性筋位的形变在材料许用应力范围内，避免多次操作后出现塑性变形，导致弹性失效。这类止动棘爪的设计逻辑同样可以迁移到各类需要滑动定位、手动调节的机械结构中，比如机床的刻度调节滑块、光学仪器的镜筒定位机构、工装夹具的档位调节结构，核心都是通过弹性啮合结构实现无额外锁止件的快速定位调节，兼顾操作便捷性与锁定可靠性。建模时需要注意不同配合面的公差分配，安装贴合面采用小间隙配合，啮合齿面采用过渡配合保证定位精度，滑动接触面的表面粗糙度需要控制在Ra1.6以下，降低滑动时的摩擦阻力，提升操作顺滑度。
